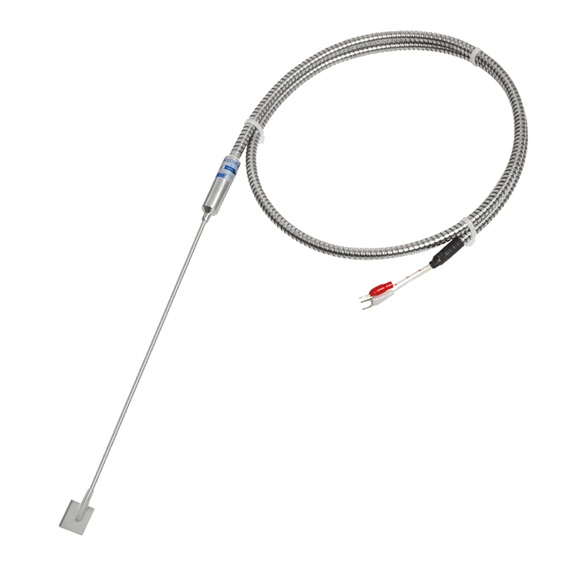

제품 소개 온도 센서 R990
제품 소개 온도 센서 R990는 일반적으로 보일러나 열교환기 표면에 온도 측정용 열전대를 설치할 때, 일반적으로 사용되는 방법은 두께 3mm 이상의 금속판이나 킨페 에지(kinfe-edge) 타입패드를 부착하여 고온 용접하는 것입니다. 이 방법은 튜브가 고온 용접 공정을 견딜 수 있는 충분한 강도를 가져야만 적용할 수 있습니다. 그러나 튜브 내부에 물이나 기름이 차 있는 경우, 튜브 손상 및 열용량 저하로 인해 응답 시간이 지연되고 정확한 온도 변화 측정이 어려워 이러한 용접 공정을 수행할 수 없습니다. 이러한 문제를 해결하기 위해 R990 시리즈는 외경 3.2mm 미만의 피복과 판금 패드를 사용하는 스팟 용접기에 적합하여, 전문 용접 작업자가 아니더라도 튜브의 곡면을 따라 패드를 단단히 설치할 수 있습니다. 또한, R990 시리즈는 소형 크기와 낮은 열용량 덕분에 측정 온도 변동에도 지연 없이 빠른 응답 시간을 제공 합니다. 무엇보다도 R990 시리즈는 열 영향을 미치지 않으므로 물이나 기름이 흐르는 튜브에도 설치가 가능하며, 튜브나 용접 부위가 손상될 염려가 없습니다.
Application ■ Boiler tube skin temperature ■ Heater tube and heater exchangers tube skin temperature
■ Other various tube wall temperature measurement. Element type
K, E, J, T, N Accuracy Standard : 0.75 % (for reading temp.)
Special : 0.4 % (for reading temp.) Sheath outer diameters 1.0, 1.6 ,3.2 and 4.8 mm (*Double element is not 1.0 and 1.6 mm sheath outer diameter)

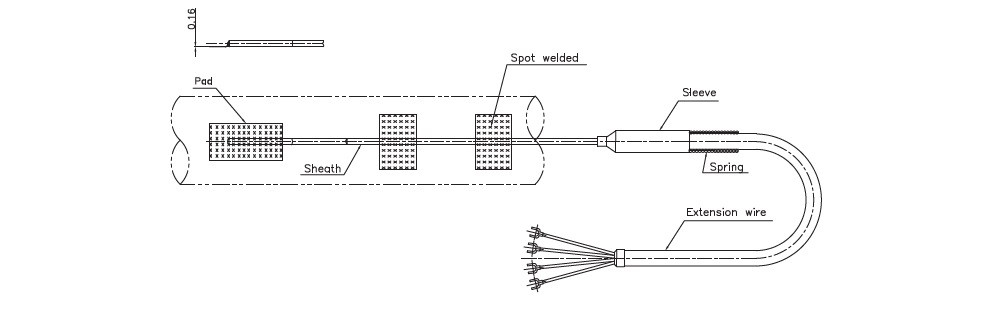

3.2 mm (Standard) Pad and clip material 316L SS Standard product drawing
|
