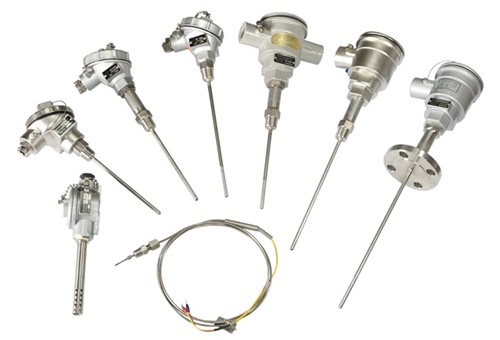

제품:SS-5010 Series 열전대
SS-5010 Series 열전대
Thermocouple
열전대
SS-5010 Series 열전대란, 종류가 다른 금속선 두개의 양끝단을 접속하여 만든것으로 이 양긑단 접점에 온도차가 발생할 때 이폐회로에 열기전력이 발생하여 회로에 전류가 흐릅니다. 이 열기전력의 크기와 극성은 양단의 온도와 두개의 금속선의 조합에 의해 결정되며 금속선의 굵기 또는 길이에영향을 받지 않습니다. 따라서 특정 열전대의 온도에 따른 열기전력을 미리 읽을 수 있으므로 온도 측정이 가능합니다. 이 열전대는 온도측정범위, 측정 장소의 상황, 필요로 하는 정밀도 등에 따라 적당한 소선을 선택하여야 함은 물론, 장시간 연속 사용 할 때에도 항상 같은 성능을 발휘하여야 합니다. 당사에서는 국제규겨의 B,R,S,N,K,E,J,T 및 G,C,D 타입의 열전대도 제작하고 있으므로 사용 목적에 따라 선택하여 주십시요.
열전대 특징
1.폭넓은 응용범위
외경이 가늘어서 작은 측정물의 온도도 측정이 가능하며 또한 씨즈형의 구조로 되어 있어 고온 고압에 강하며 -200˚C ~ 2600˚C 까지의 폭넓은 온도범위에 사용가능하다.
2.고응답성
외경이 작다는 것은 열용량이 작다는 것이므로 온도변화에
민감히 반응한다.
3.취급이 용이함
씨즈외경의 두배 반경까지 구부릴수 있어서 현장에 구애받지 않고 쉽게 설치 사용 할 수 있다.
4.긴 수명
종래의 열정대와 비교하여 열기전력의 저하 또는 단선 등의 사고와 무관한 화학적으로 안정된 산화마그네슘으로
절연시켜 기밀이 뛰어나며 보다 오래 사용할 수 있다.
5.기계적 강도, 내압성
고진동, 부식성분위기, 고온 저온 등의 악조건에도 씨즈재질을용도에 맞게 선정하며 안심하고 사용 할 수 있다.
외경이 가는 씨즈라도 650˚C에서 3500kg/㎠의 내압강도를 가지고 있다.
6.제조가능한 씨즈 외경 및 씨즈길이
0.5m/m에서 12.7m/m까지의 외경이 있으며 씨즈외경에 따라 약 400m까지 제조가 가능하다.
구성재료 기호 | 구기호 | 구성재료 | 소선지름(mmφ) | 상용한도(℃) | 과열 사용한도(℃) | 전기저항(Ω/m) |
+ 접합선 | - 접합선 |
B백금-로디움 | | 백금 70% 로디움 30% | 백금 94% 로디움 6% | 0.5 | 1,500 | 1,700 | 1.75 |
R (백금로디움-백금)S (백금로디움-백금) | | 백금,로디움 13% | 순백금 | 0.5 | 1,400 | 1,600 | 1.75 |
백금,로디움 10% | 순백금 | 1.47 |
K (크로멜 - 알로멜) | CA | 니켈, 크롬을 주로한 합금 니켈 : 90%크롬 : 10% | 니켈을 주로한 합금 니켈 : 94%알루미늄 : 3%안티몬 : 1%망간 : 2% | 0.65 | 650 | 850 | 2.95 |
1.0 | 750 | 950 | 1.25 |
1.6 | 850 | 1,050 | 0.49 |
2.3 | 900 | 1,100 | 0.24 |
3.2 | 1,000 | 1,200 | 0.12 |
E(크로멜-콘스탄탄) | CRC | 니켈, 크롬을 주로한 합금 니켈 : 90%크롬 : 10% | 동, 니켈을 주로한 합금 동 : 55%니켈 :45% | 0.65 | 450 | 500 | 3.56 |
1.0 | 500 | 550 | 1.50 |
1.6 | 550 | 650 | 0.59 |
2.3 | 600 | 750 | 0.28 |
3.2 | 700 | 800 | 0.15 |
J (철 - 콘스탄탄) | IC | 순철 | 동,니켈을 주로한 합금 동 : 55%니켈 : 45% | 0.65 | 400 | 500 | 1.7 |
1.0 | 450 | 550 | 0.72 |
1.6 | 500 | 650 | 0.28 |
2.3 | 550 | 750 | 0.14 |
3.2 | 600 | 750 | 0.07 |
T (동- 콘스탄탄) | CC | 순동 | 동,니켈을 주로한 합금 동 : 55%니켈 : 45% | 0.32 | 200 | 250 | 0.17 |
0.65 | 200 | 250 | 1.5 |
1.0 | 250 | 300 | 0.63 |
1.6 | 300 | 350 | 0.25 |

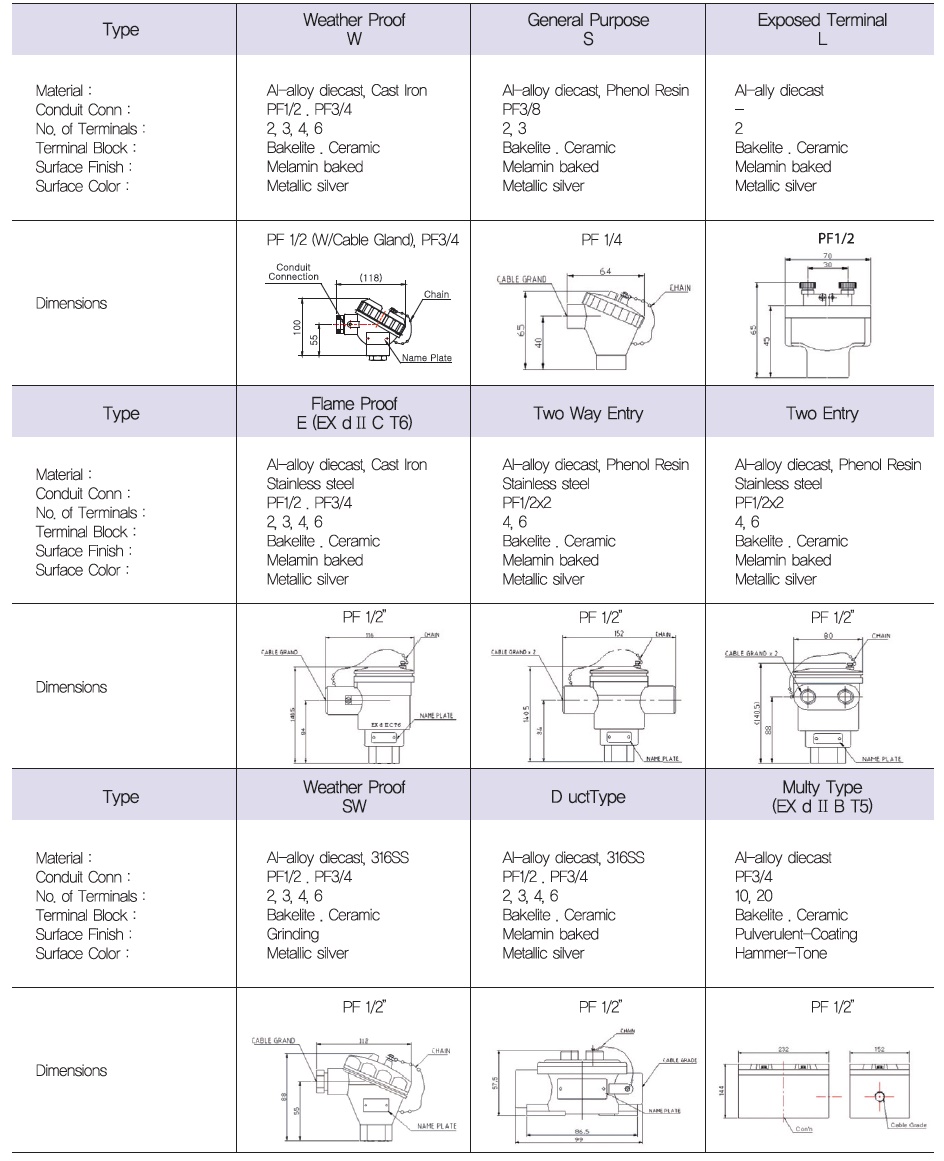

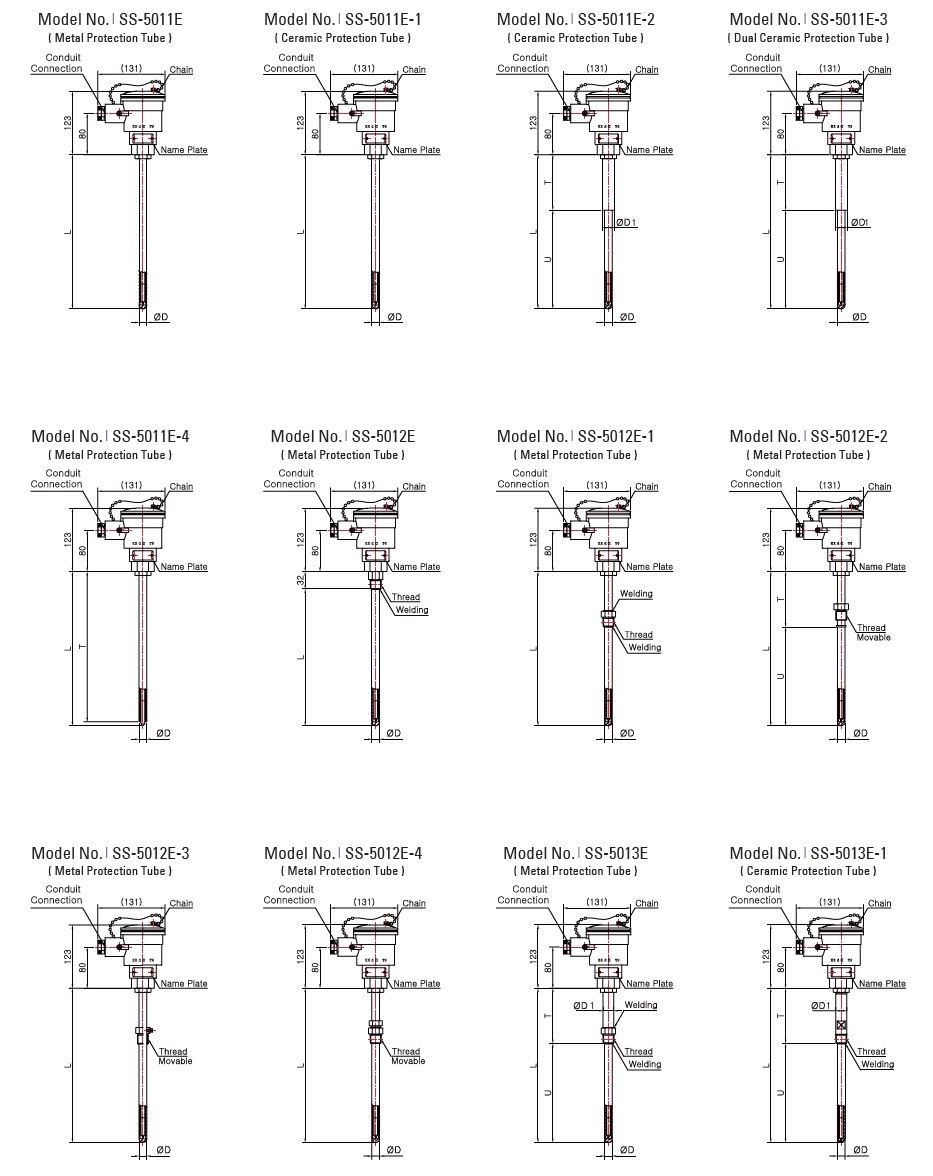

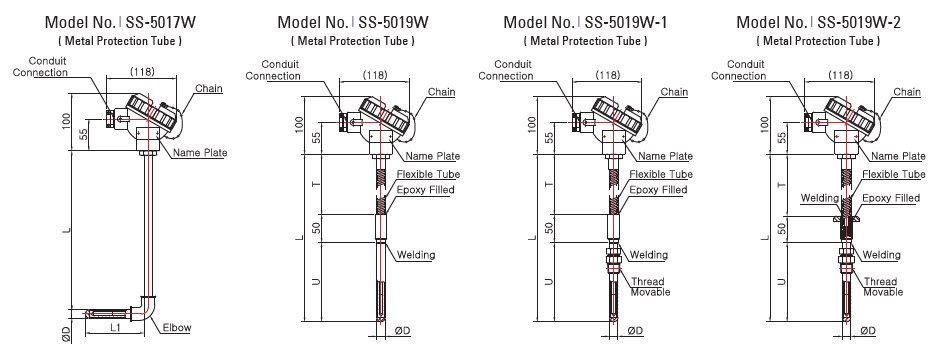

열전대 모델

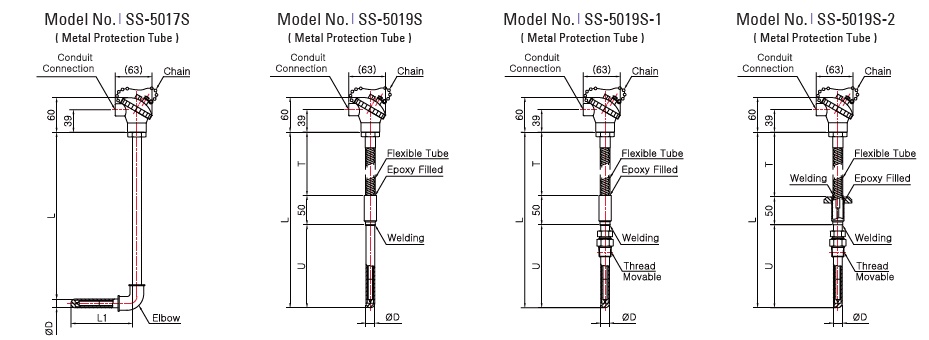

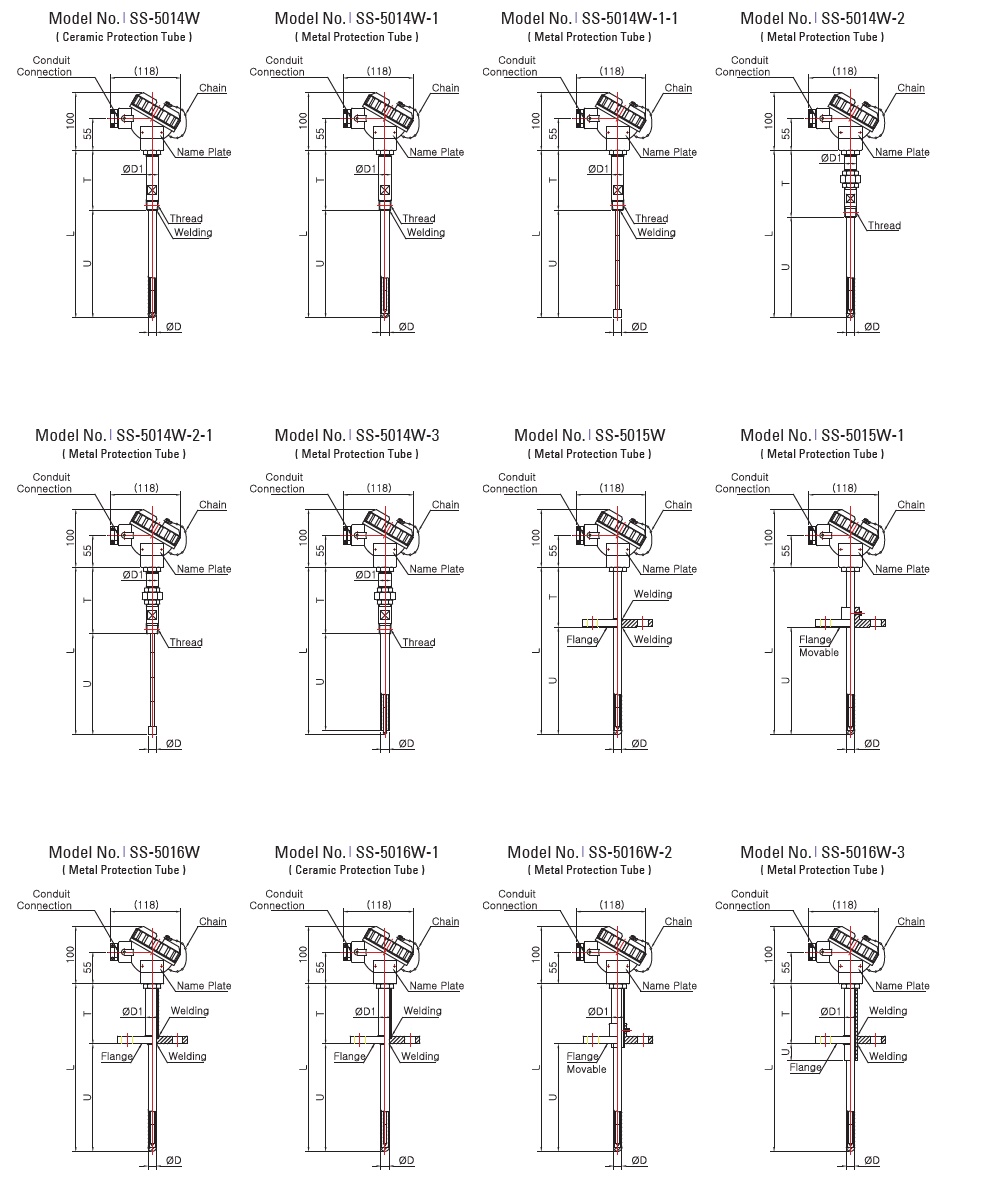

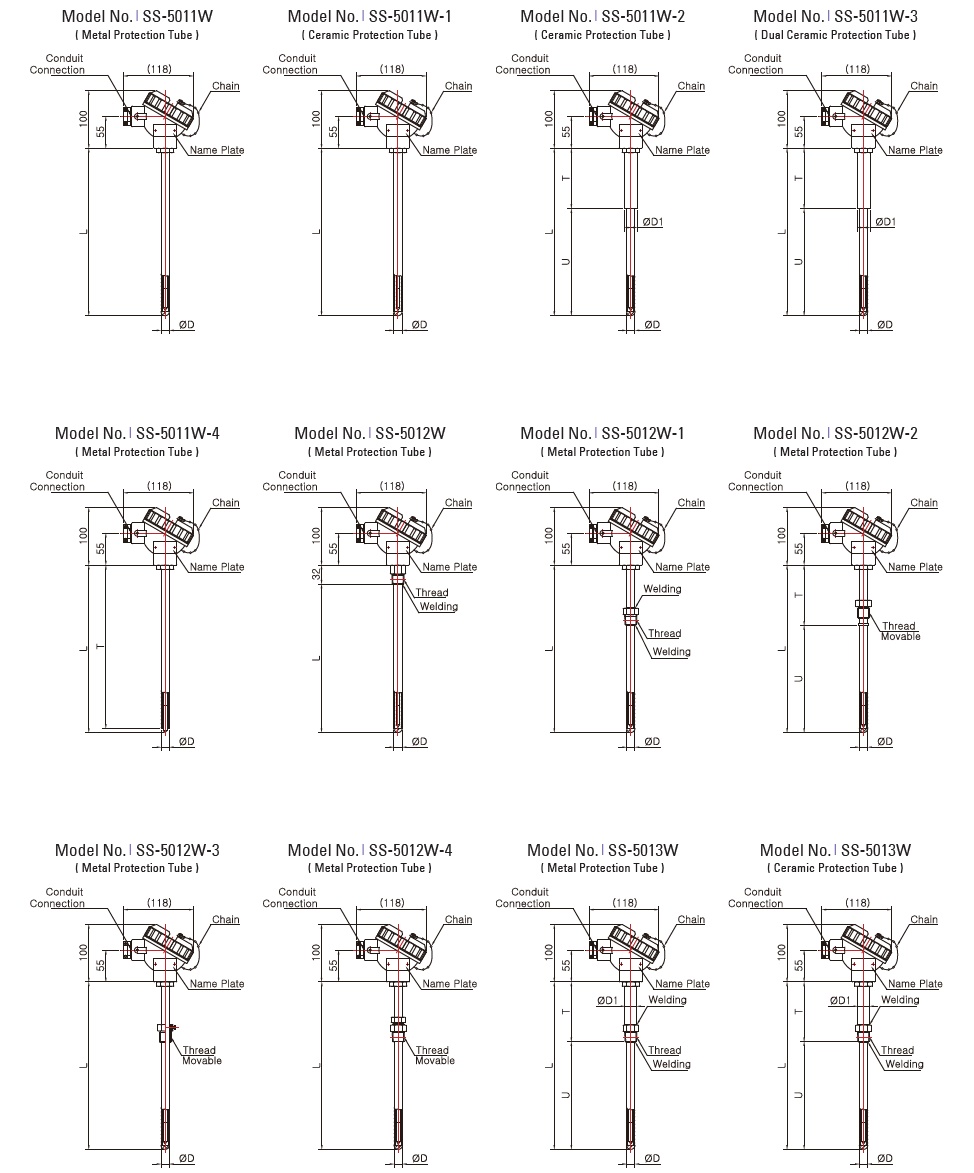

Weather Proof Head Type

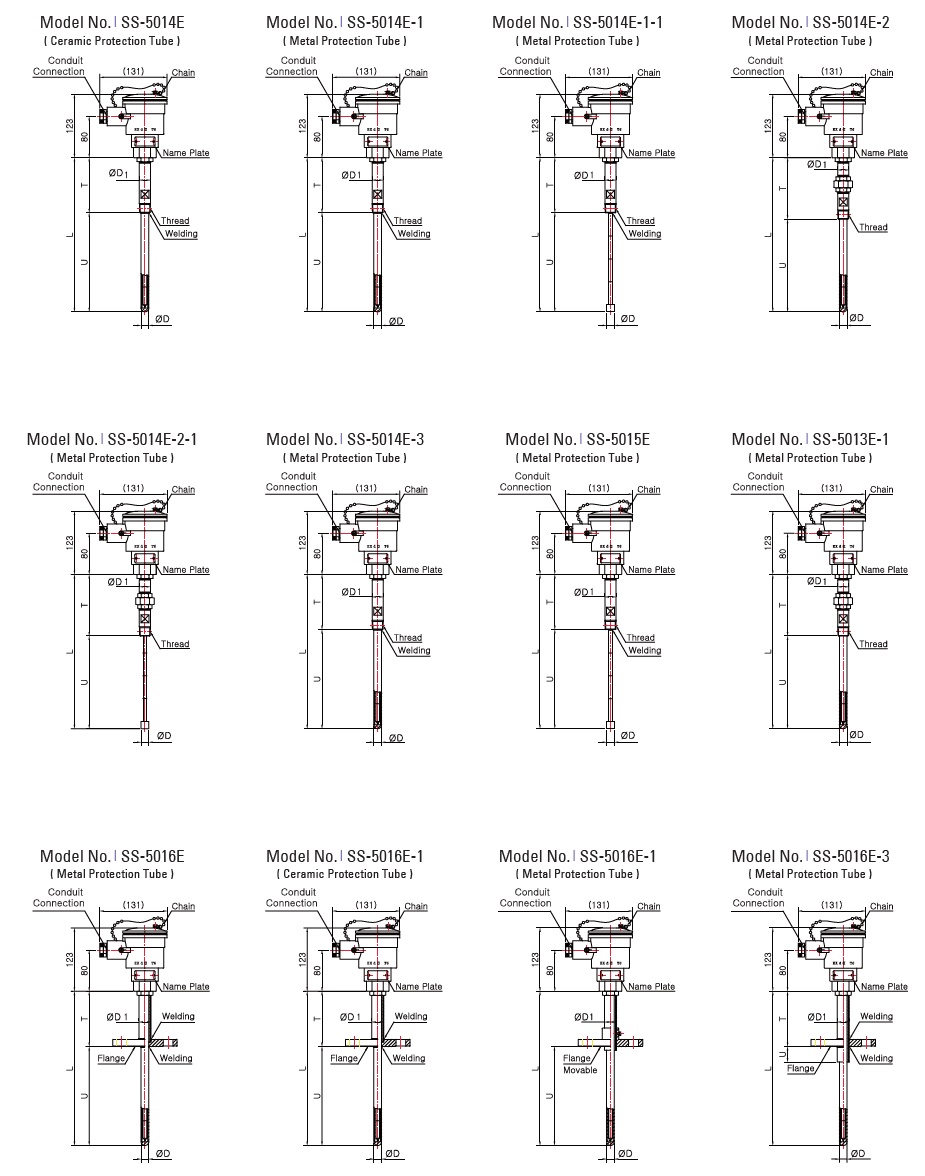

Explosion Proof Head Type (Ex d IIC T6)

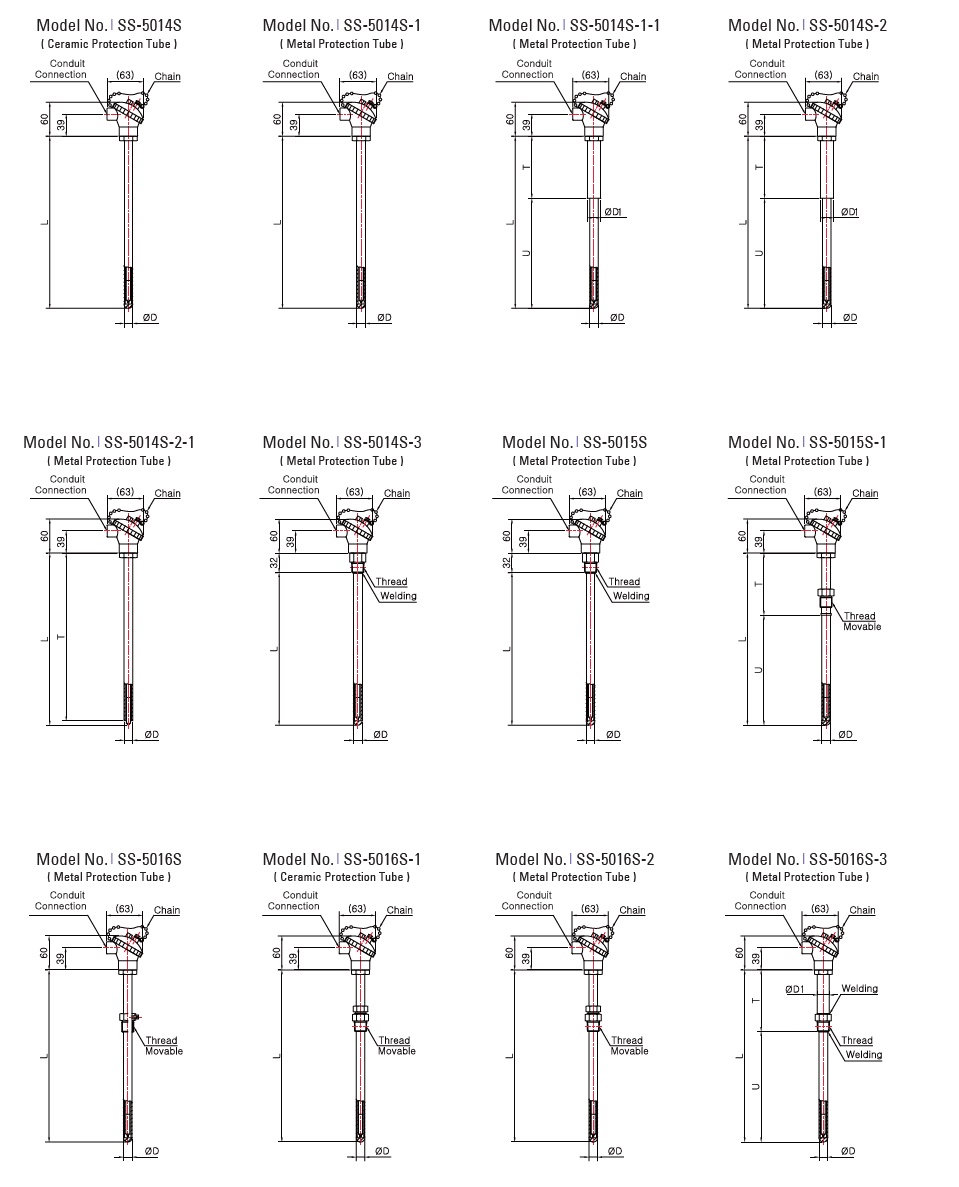

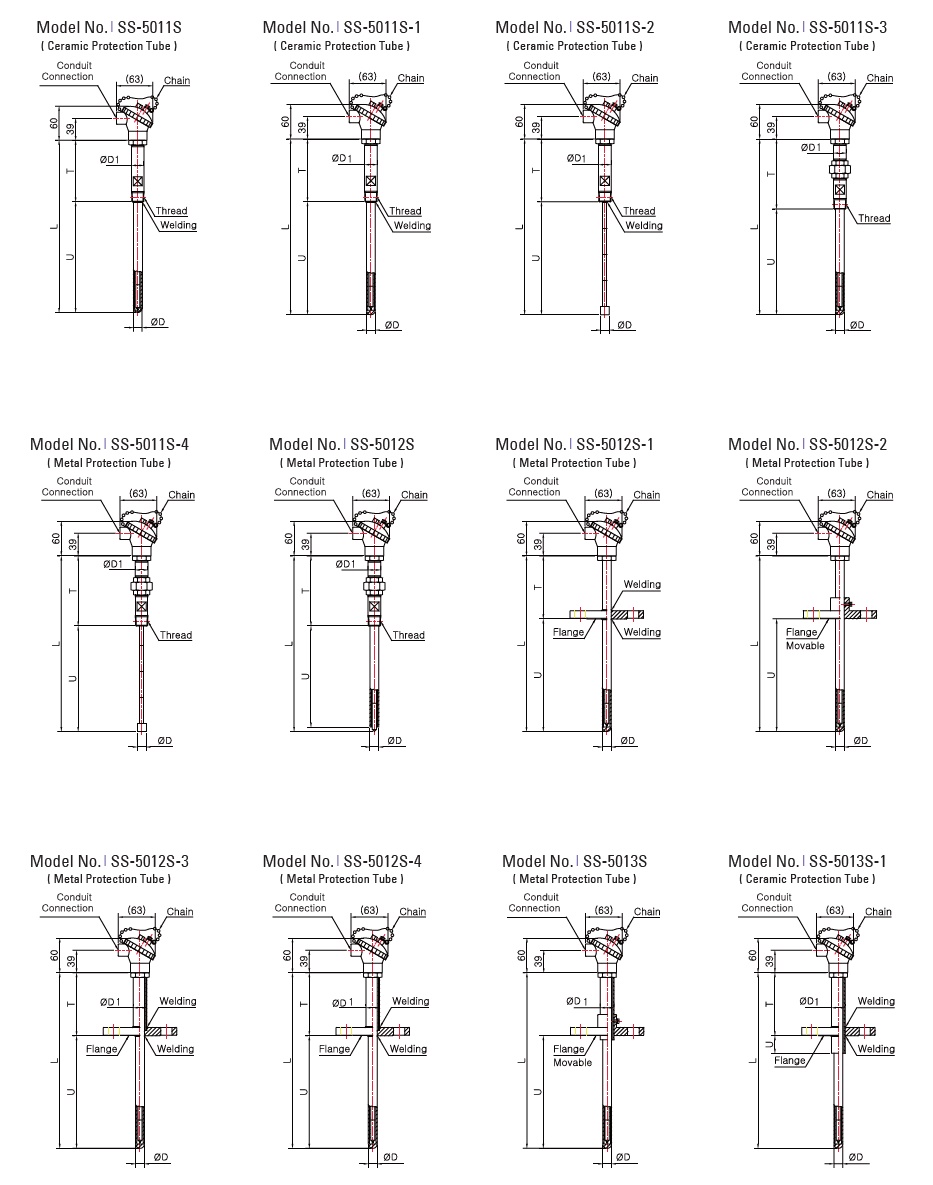

General Purpose Head Type
