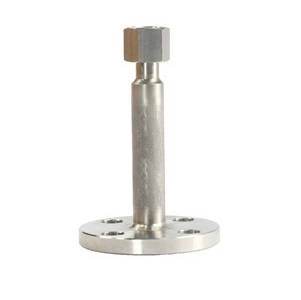

제품 소개 I형 파이프 싸이폰 DJ-IS
제품 개요 I형 파이프 싸이폰 DJ-IS Series는 계기의 선택과 수명이 좌우 되므로 압력계의 설치에 앞서 사용 목적에 적당한 액세서리로 선정하는 것이 매우 중요합니다. I Type 사이펀(syphon)은 증기 압력측정 또는 측정체가 고온일 경우 사용되어 압력계에 고온이 직접 작용함으로써 발생되는 손상을 방지하는데 효과적입니다.
재품 사양
사용 목적 ▶ 방열용-고온 Steam 측정의 경우 ▶ 주 Steam Line에 취부시 Material Steel (Ni-Plating) Stainless Steel Test Pressure 30 Mpa Maximum Working Pressure 20 Mpa Maximum Working Temperature 350 ℃
기본 사양 Joint-Outlet Nipple-Pipe for Connection Steel - SS41(Ni-Plating) Steel - SS41(Ni-Plating) St, St - STS 316 St, St - STS 316
Joint-Inlet Pipe Steel - SS41(Ni-Plating) Steel - STPG38(Ni-Plating) St, St - STS 316 St, St - STS 316TP
Type Cooling Effect Female x Female Coil Pipe Syphon의 냉각효과는 Pipe의 Female x Male 직경, 길이, 두께, 온도 등에 따라 좌우 됩니다. Male x Male Female x Flange Male x Flange Flange x Flange

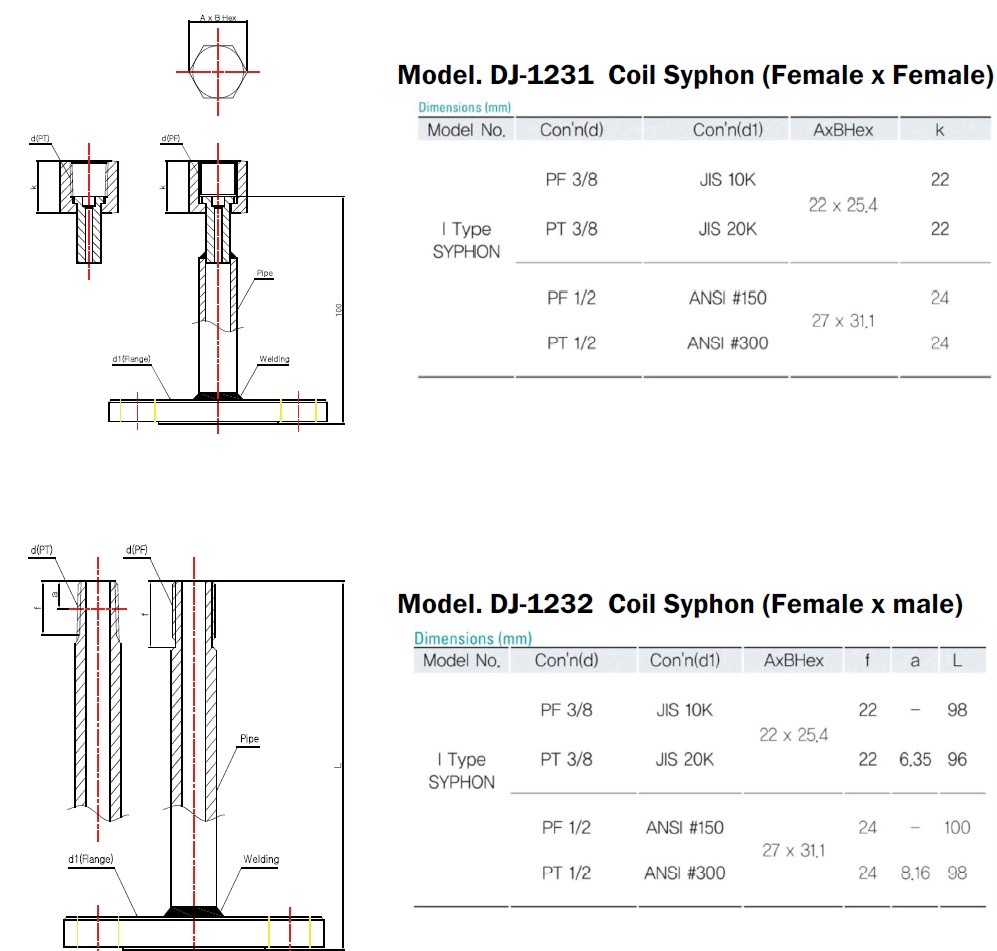

제품 도면
|
