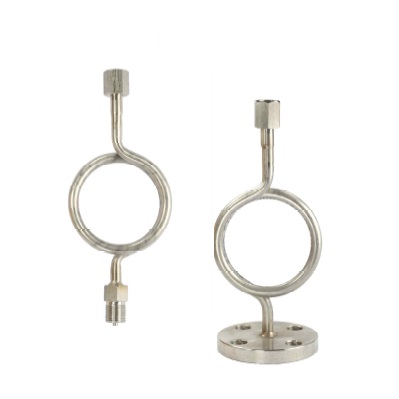

제품 소개 코일 파이프 싸이폰 DJ-CS
제품 개요 코일 파이프 싸이폰 DJ-CS Series는 계기의 선택과 수명이 좌우 되므로 압력계의 설치에 앞서 사용 목적에 적당한 액세서리로 선정하는 것이 매우 중요합니다. Coil Pipe 사이펀(syphon)은 증기 압력측정 또는 측정체가 고온일 경우 사용되어 압력계에 고온이 직접 작용함으로써 발생되는 손상을 방지하는데 효과적입니다.
제품 사양 사용 목적 ▶ 방열용-고온 Steam 측정의 경우 ▶ 주 Steam Line에 취부시 Material Steel (Ni-Plating) Stainless Steel Test Pressure 30 Mpa Maximum Working Pressure 20 Mpa Maximum Working Temperature 350 ℃
기본 사양 Joint-Outlet Nipple-Pipe for Connection Steel - SS41(Ni-Plating) Steel - SS41(Ni-Plating) St, St - STS 316 St, St - STS 316
Joint-Inlet Pipe Steel - SS41(Ni-Plating) Steel - STPG38(Ni-Plating) St, St - STS 316 St, St - STS 316TP
Type Cooling Effect Female x Female Coil Pipe Syphon의 냉각효과는 Pipe의 Female x Male 직경, 길이, 두께, 온도 등에 따라 좌우 됩니다. Male x Male Female x Flange Male x Flange Flange x Flange

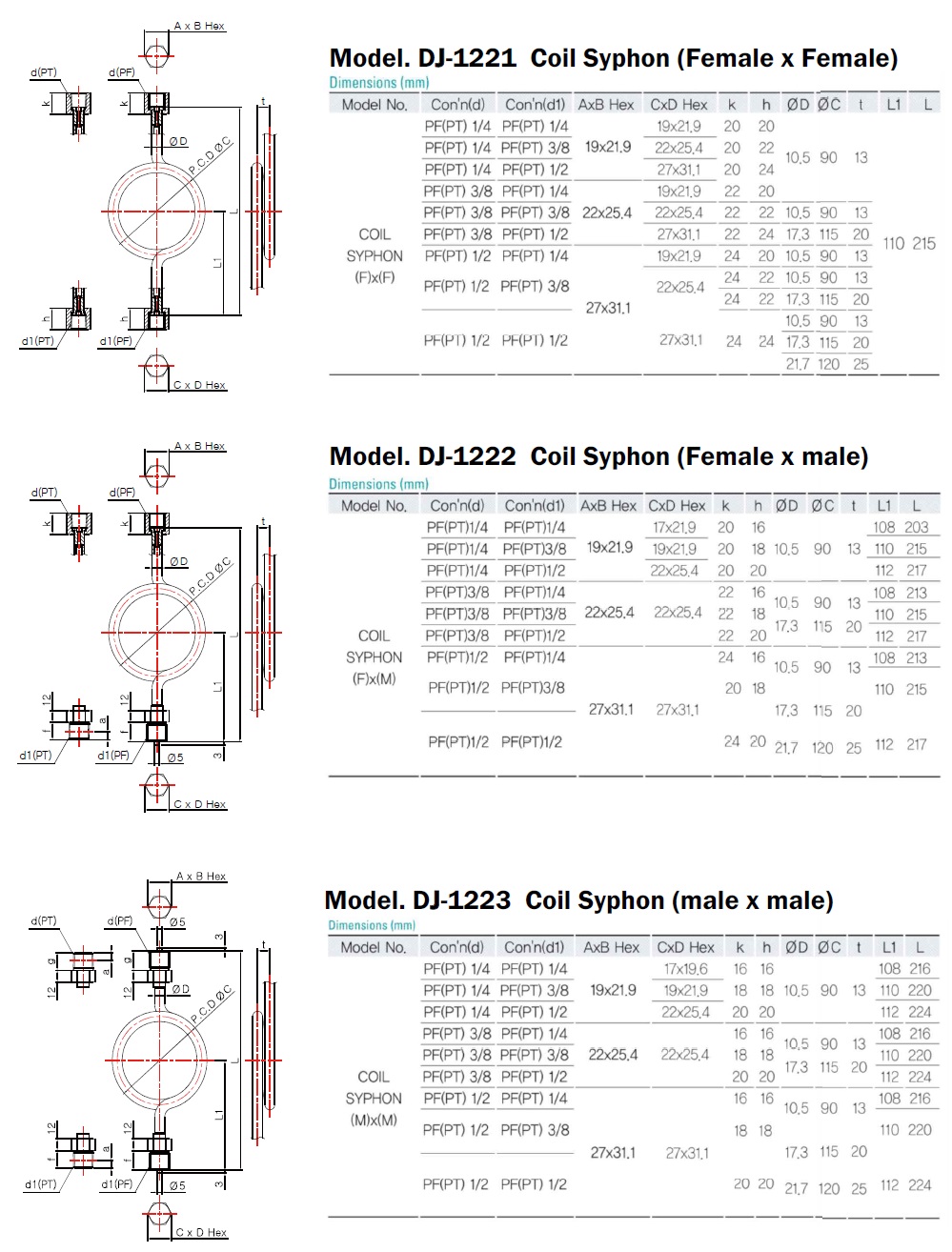

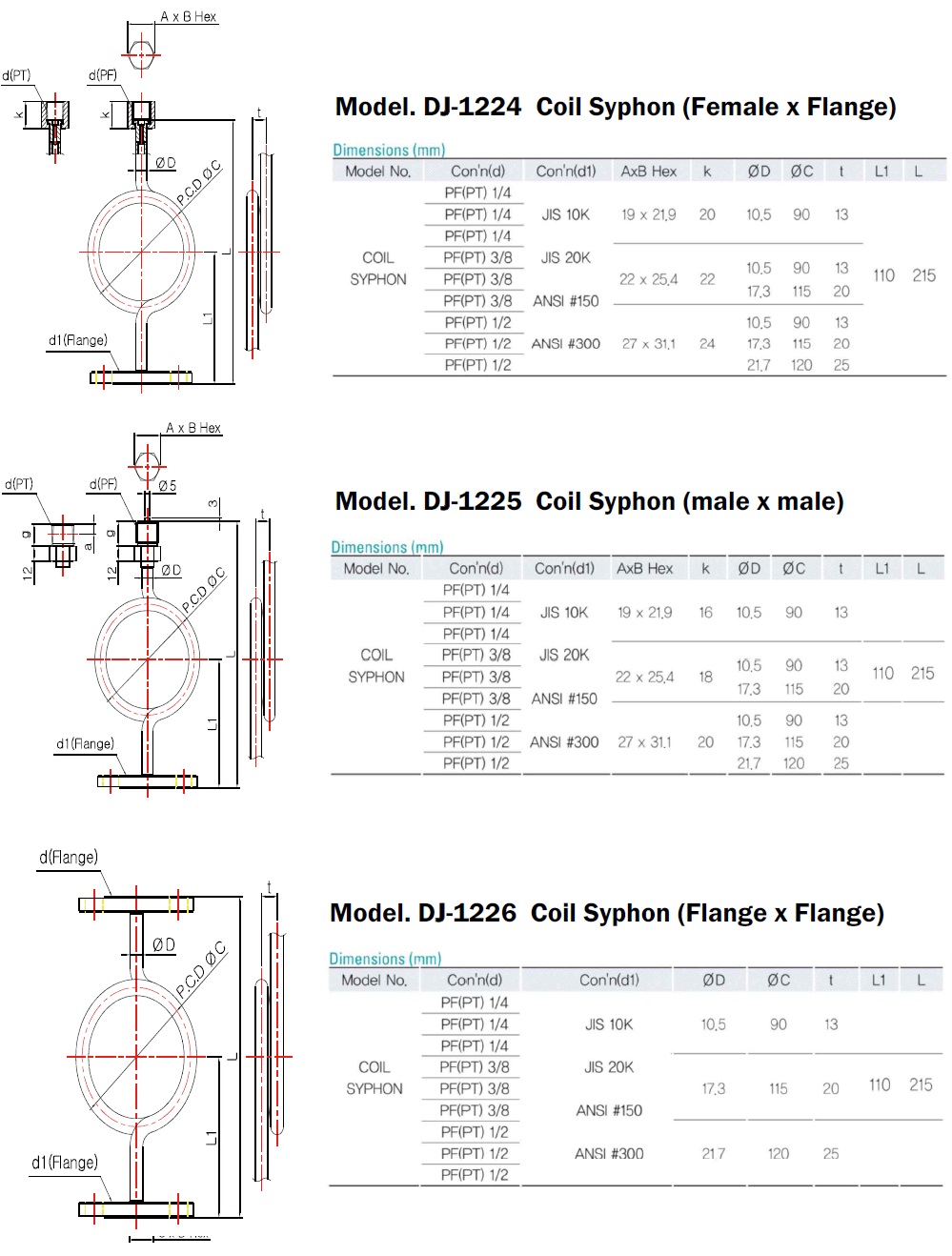

제품 도면
|
