제품:레이더 레벨 미터 GFMR-78W

■ 레이더 레벨 미터 개 요

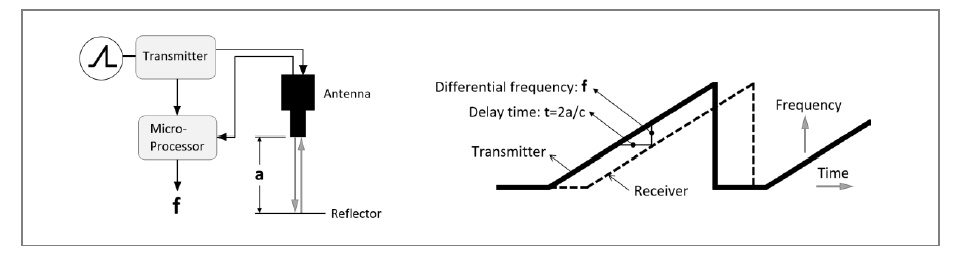

GFMR-78W 레이더 레벨 미터는 76.5~81GHz로 운용되는 주파수 연속 변조방식: Frequency Modulated Continuous Wave method (FMCW)의 비접촉식 레이더 레벨 미터입니다.

⚫   주파수 변조 신호를 연속 발사하여 수신된 신호와의 주파수차이 (Δf) 이용
⚫   전송주파수는 시간에 linear하게 증가하고 변조 지속시간은 반사파가 되돌아오는 시간 이상 유지.

⚫   송수신 신호의 주파수 차이는 전송 신호의 시간 지연 차이 (T)에 비례

      Δf = (df/dt)*T (df/dt is the swept frequency rate of change)

      a = c*T/2

■ 주요 특징

⚫ 새롭게 개발한 CMOS millimeter wave RF chip을 기반으로 보다 세련된 RF architecture를 실현하였으며 신호 대 잡음

   의 상대 비율을 높여 작은 불감대 (Dead band: 100mm)를 갖게 되었다.
⚫ 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다.
⚫ 2mm의 이하 오차를 가질 정도로 정확도가 좋다.
⚫ 짧은 파장은 경사진 피 특정체에서 주파수의 반사 특성을 높이도록 되어 있다.
⚫ 6°의 빔 각도와 자기 적응형 자동 이득 알고리즘 기능을 가지고 있어 피 측정체의 표면 반사 지점을 쉽게 찾을 수 있다
⚫ 렌즈 안테나를 완전 밀폐하여 주파수 누설이 되지 않으며 안전하게 사용할 수 있다.
⚫ 밀폐 탱크 및 공공 오픈장소에 설치 가능하며 안개 및 기후에 영향을 받지 않는다.
⚫ 경량 소형 사이즈로 운반이 용이하며 설치가 간단하다.
⚫ 원격 디버깅 및 원격 업그레이드 지원으로 현장 인력의 비용을 절감시킬 수 있다.
⚫ 인터넷 통신을 이용한 서비스관리 및 업데이트를 할 수 있다.

■ 적용

⚫   스마트 홍수 및 수문 관리.

⚫   하수 처리 및 폐수처리장 수위 측정.

⚫   기타 수처리 설비 응용.

⚫  화학반응기

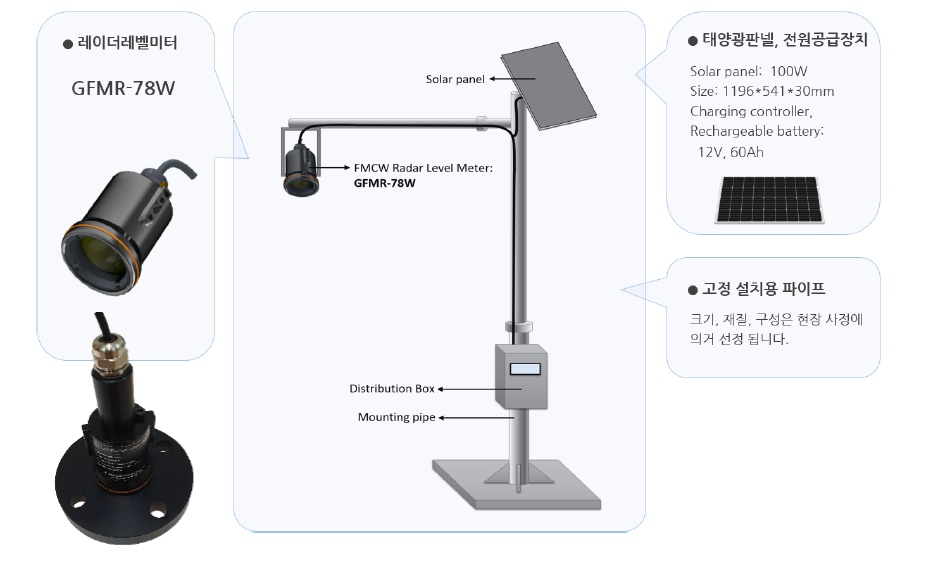

■ ‘스마트 홍수관리시스템’ 의 적용 (예: GFMR-78W)

레이더 레벨트랜스미터/GFMR-78W

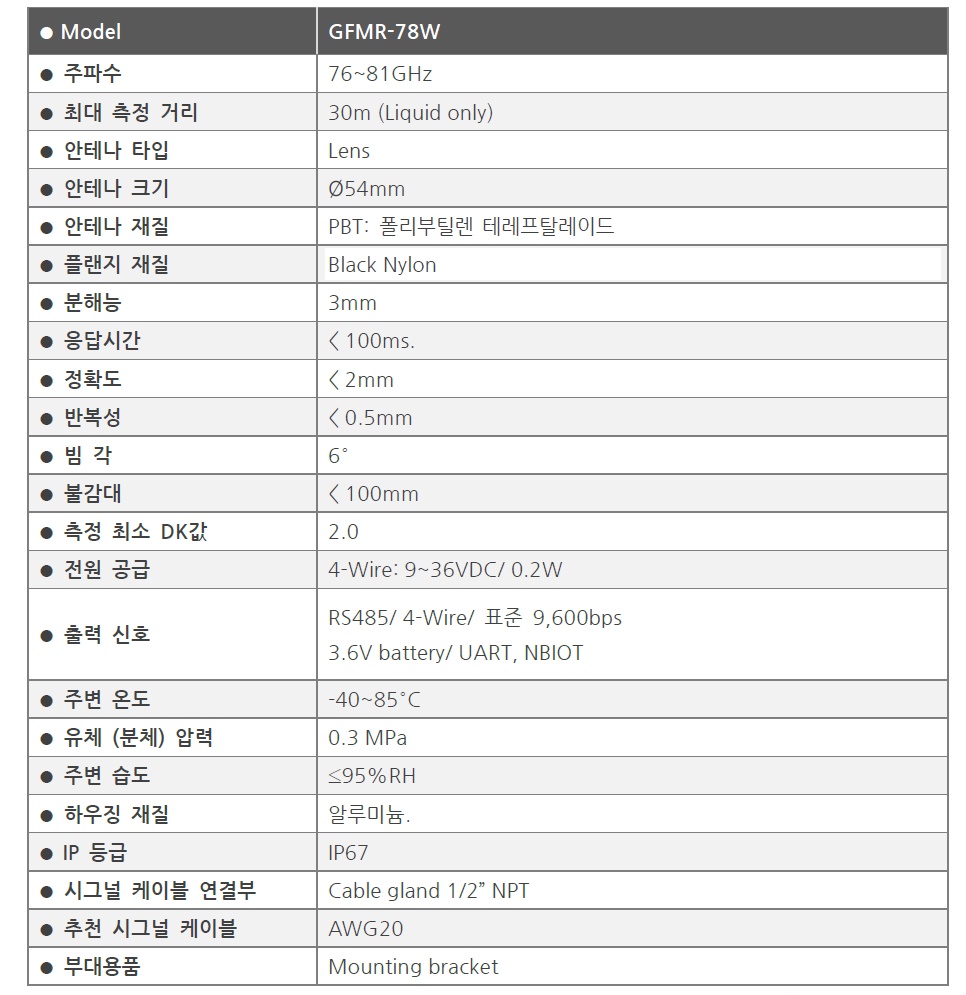

■ 제품 사양

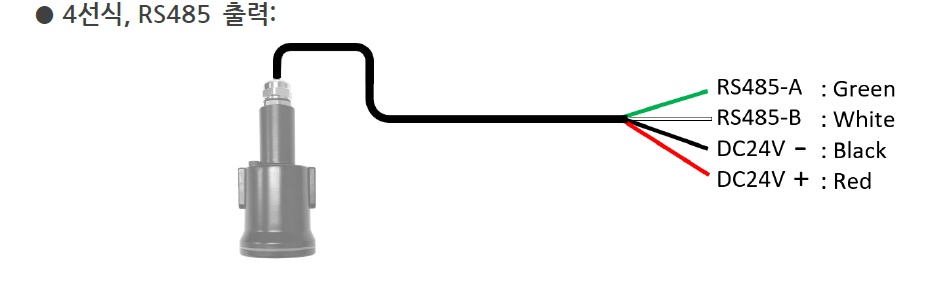

■ 배선도

     ● 4선식, RS485 출력:

■ 제품 치수:

      ● 고정용 브라켓

    ● 특수 이중 구조(맨홀의 레벨 측정을위한 이중 구조.)

 ■ 설치 추가 사양

   ●일체형 플렌지

   ● 설치 치수

(상기 표는 빔각도를 고려하여 현장여건에 따라 안정적으로 설치할 수치의 참조 자료입니다.)

■ 제품 선정 코드

GFMR 레이더 레벨/Kc인증서
