제품:레이더 레벨미터/RD26series ![](http://gauge.co.kr/upload_content_neo/20200522095244-348e1f537bcfa1d83090d78a16e2c2c3.jpg)

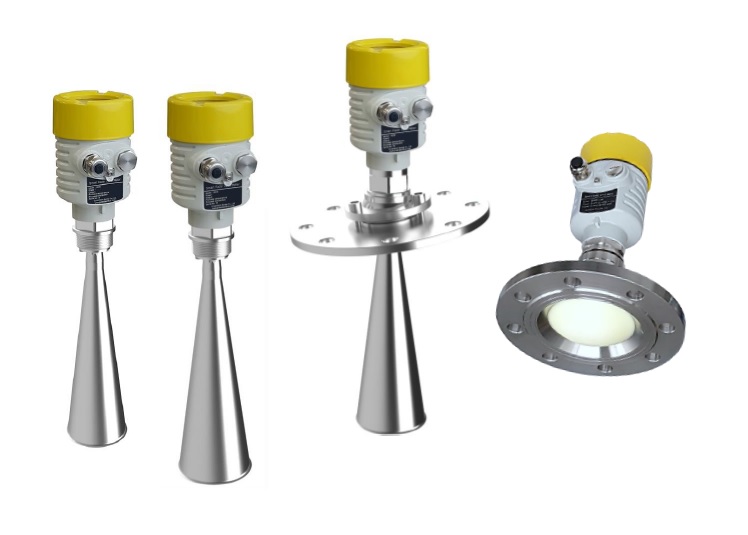

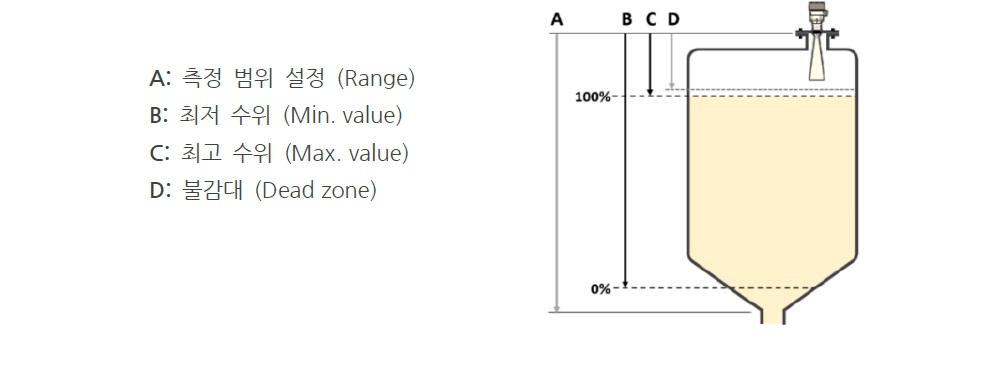

Kc 인증 레이더 레벨미터 Kc 인증 제품 인증번호:R-R-dj5-RD2627외 ■개요 RD26 series레이다 레벨 미터는 24~26GHz(K-band) 마이크로파 펄스를 송신하여 빛의 속도로 피 측정매체의 표면에 도달한다. 피측정체의 표면에 도달한 일부 에너지는 다시 반사되어 PCB 스캔에 의해 수신된다. 시간차이 방식 및 주파수 변조타입에 의하여 반사된 주파수기준으로 거리를 연산한다. ● 측정 기준 A: 측정 범위 설정 (Range) B: 최저 수위 (Min. value)
C: 최고 수위 (Max. value)
D: 불감대 (Dead zone)
|
| | |
■주요특징 ● 비접촉식으로 마모 및 센서부의 오염,파손이 없다. ● RD2692-D, RD2693-D은 일반 적용을 위해 혼 안테나를 채택하였다. ● RD2627-D은 렌즈 안테나를 채택하였다. ● 설치가 쉽고 조정작업이 간편하다. ● 기울어진 피측정체 표면에 더 잘 반사될 수 있는 짧은 파장을 갖고 있다. ● 가짜 에코주파수를 쉽게 제거할 수 있다. ● 대기 중의 온도, 압력,증기의 변화에 거의 영향을 받지 않는다. ● 높은 SNR로 계측기 성능을 높일 수 있다.

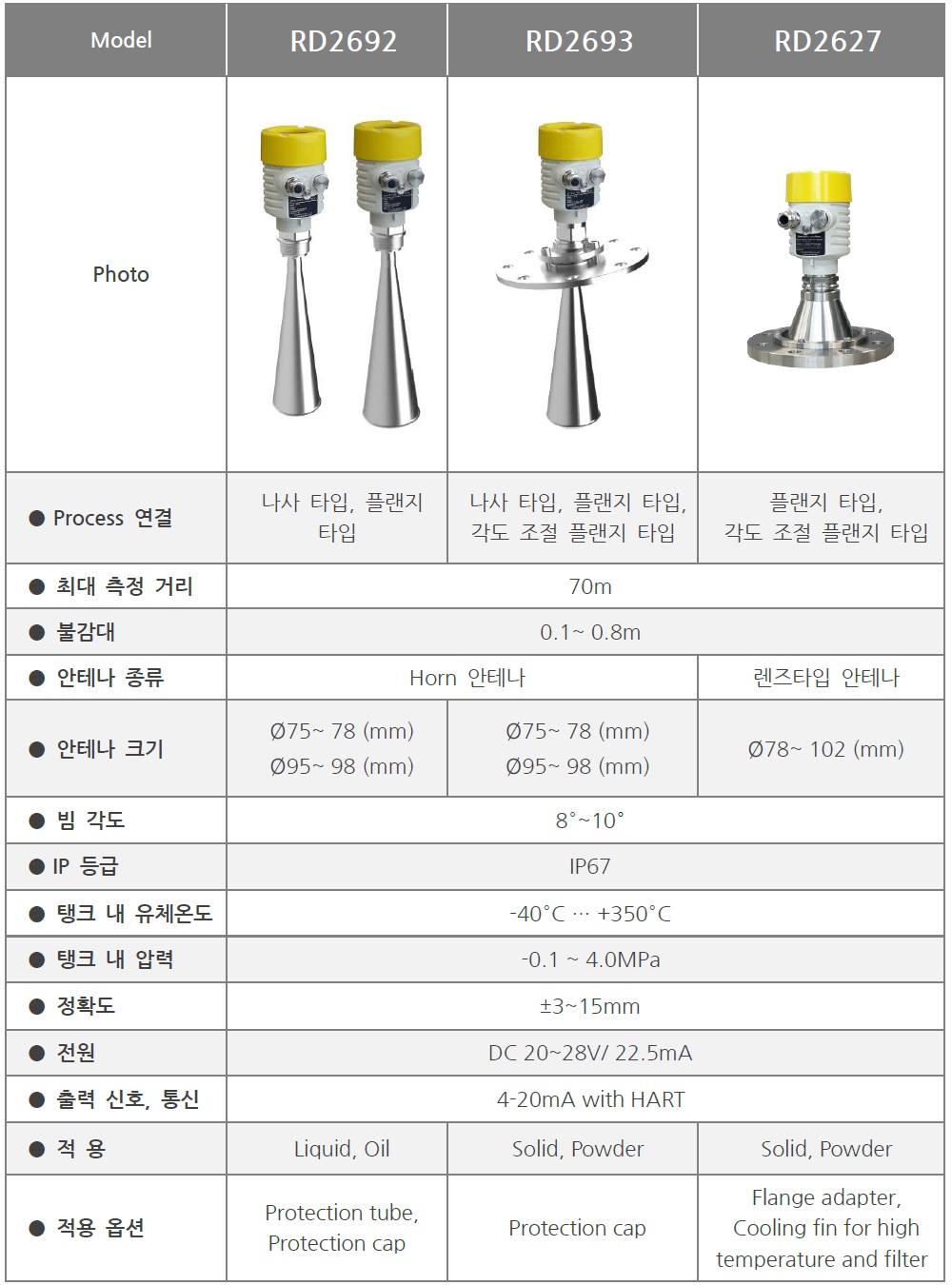

■모델별 특징
Model | RD2692D | RD2693D | RD2627D | Photo | ![](http://gauge.co.kr/upload_board_files/code_14/20200518170642-c089c46cc6bc5c9f23d53058daddb147.jpg)
| ![](http://gauge.co.kr/upload_board_files/code_14/20200518170718-c089c46cc6bc5c9f23d53058daddb147.jpg)
|
| ● Process 연결 | 나사 타입, 플랜지 타입 | 나사 타입, 플랜지 타입, 각도 조절 플랜지 타입 | 플랜지 타입, 각도 조절 플랜지 타입 | ● 최대 측정 거리 | 30m 70m 70m | ● 불감대 | 0.1~0.8m | ● 안테나 종류 | Horn 안테나 | 렌즈타입 안테나 | ● 안테나 크기 | Ø75~ 78 (mm) Ø95~ 98 (mm) | Ø75~ 78 (mm) Ø95~ 98 (mm) | Ø78~ 102 (mm) | ● 빔 각도 | 8°~10° | ● IP 등급 | IP67 | ● 탱크 내 유체온도 | -40°C … +350°C | ● 탱크 내 압력 | -0.1~ 4.0MPa | ● 정확도 | ±3~15mm | ● 전원 | DC 20~28V/ 22.5mA | ● 출력 신호, 통신 | 4-20mAwith HART | ● 적 용 | Liquid, Oil | Solid, Powder | Solid, Powder | ● 적용 옵션 | Protection tube, Protection cap | Protection cap | Flange adapter, Cooling fin for high temperature and filter |

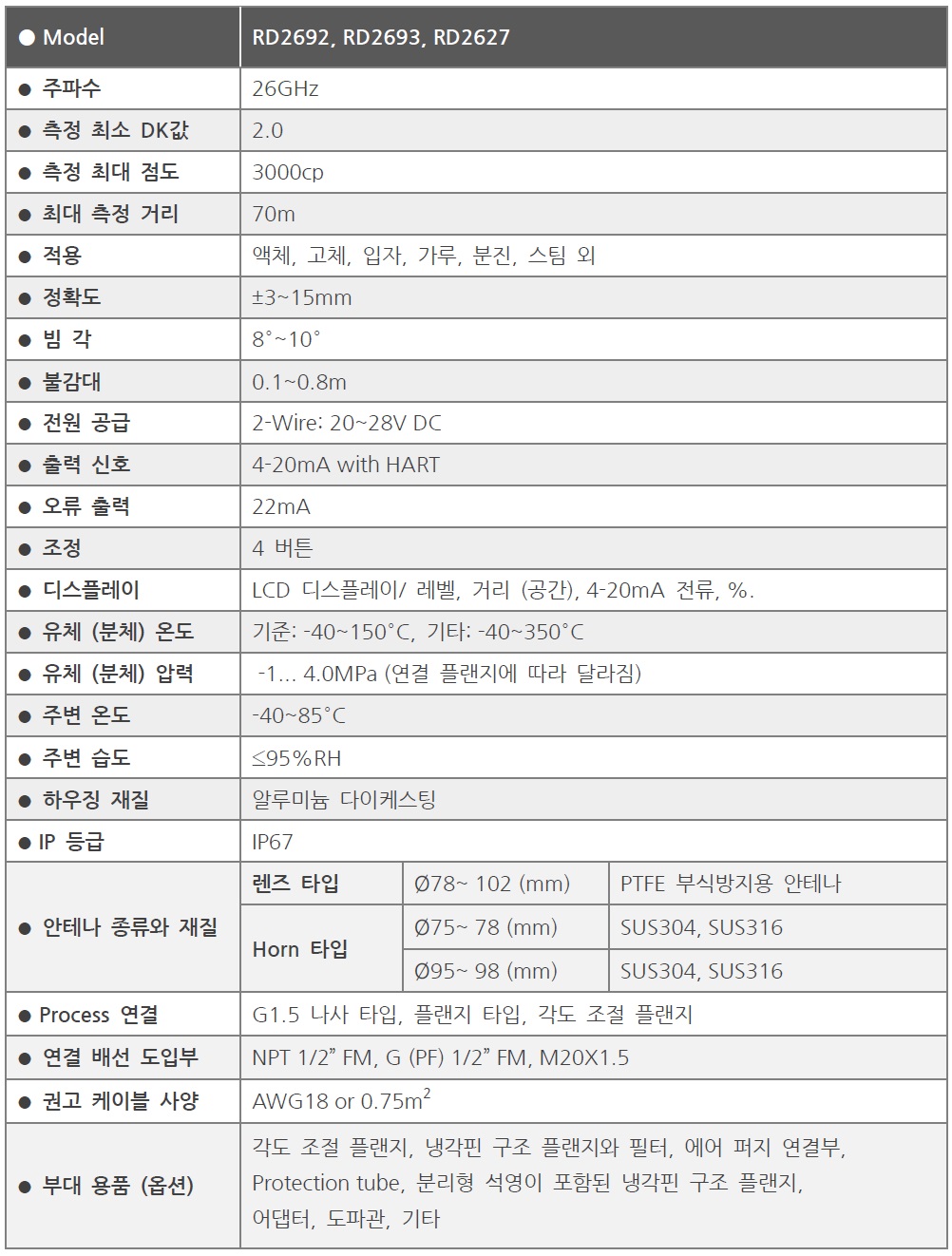

■제품 사양 ● Model | RD2692D, RD2693D, RD2627D | ●주파수 | 26GHz | ●측정 최소 DK값 | 2.0 | ●측정 최대 점도 | 3000cp | ●최대측정 거리 | 70m | ●적용 | 액체,고체,입자,가루, 분진,스팀외 | ●정확도 | ±3~15mm | ●빔 각 | 8°~10° | ●불감대 | 0.1~0.8m | ●전원 공급 | 2-Wire: 20~28V DC | ●출력 신호 | 4-20mA with HART | ●오류출력 | 22mA | ●조정 | 4버튼 | ●디스플레이 | LCD 디스플레이/ 레벨, 거리 (공간), 4-20mA 전류, %. | ●유체 (분체)온도 | 기준: -40~150°C, 기타: -40~350°C | ●유체 (분체)압력 | -1... 4.0MPa (연결 플랜지에 따라 달라짐) | ●주변 온도 | -40~85°C | ●주변 습도 | ≤95%RH | ●하우징 재질 | 알루미늄 다이케스팅 | ●IP 등급 | IP67 | ●안테나 종류와 재질 | 렌즈타입 | Ø78~ 102 (mm) | PTFE 부식방지용 안테나 | Horn 타입 | Ø75~ 78 (mm) | SUS304, SUS316 | Ø95~ 98 (mm) | SUS304, SUS316 | ●Process 연결 | G1.5 나사 타입, 플랜지 타입, 각도 조절 플랜지 | ●연결 배선 도입부 | NPT 1/2” FM, G (PF) 1/2” FM, M20X1.5 | ●권고 케이블 사양 | AWG18 or 0.75m2 | ●부대용품(옵션) | 각도 조절 플랜지, 냉각핀 구조 플랜지와 필터, 에어 퍼지 연결부, Protection tube, 분리형 석영이 포함된 냉각핀 구조 플랜지, 어댑터,도파관,기타 |

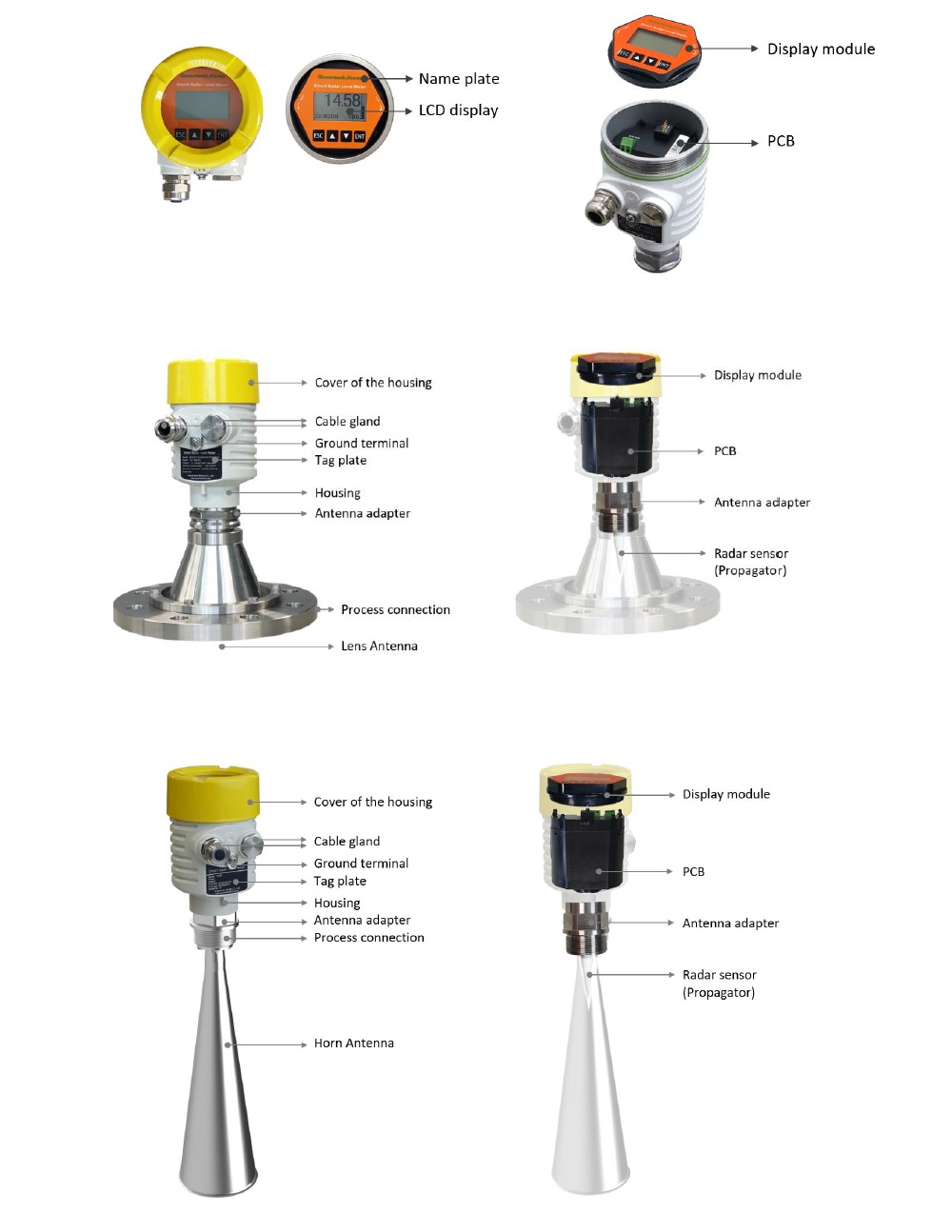

■구성도 ● 각부 명칭 ![](http://gauge.co.kr/upload_board_files/code_14/20200518170853-c089c46cc6bc5c9f23d53058daddb147.jpg)
![](http://gauge.co.kr/upload_board_files/code_14/20200518170929-c089c46cc6bc5c9f23d53058daddb147.jpg)
![](http://gauge.co.kr/upload_board_files/code_14/20200518171002-c089c46cc6bc5c9f23d53058daddb147.jpg)

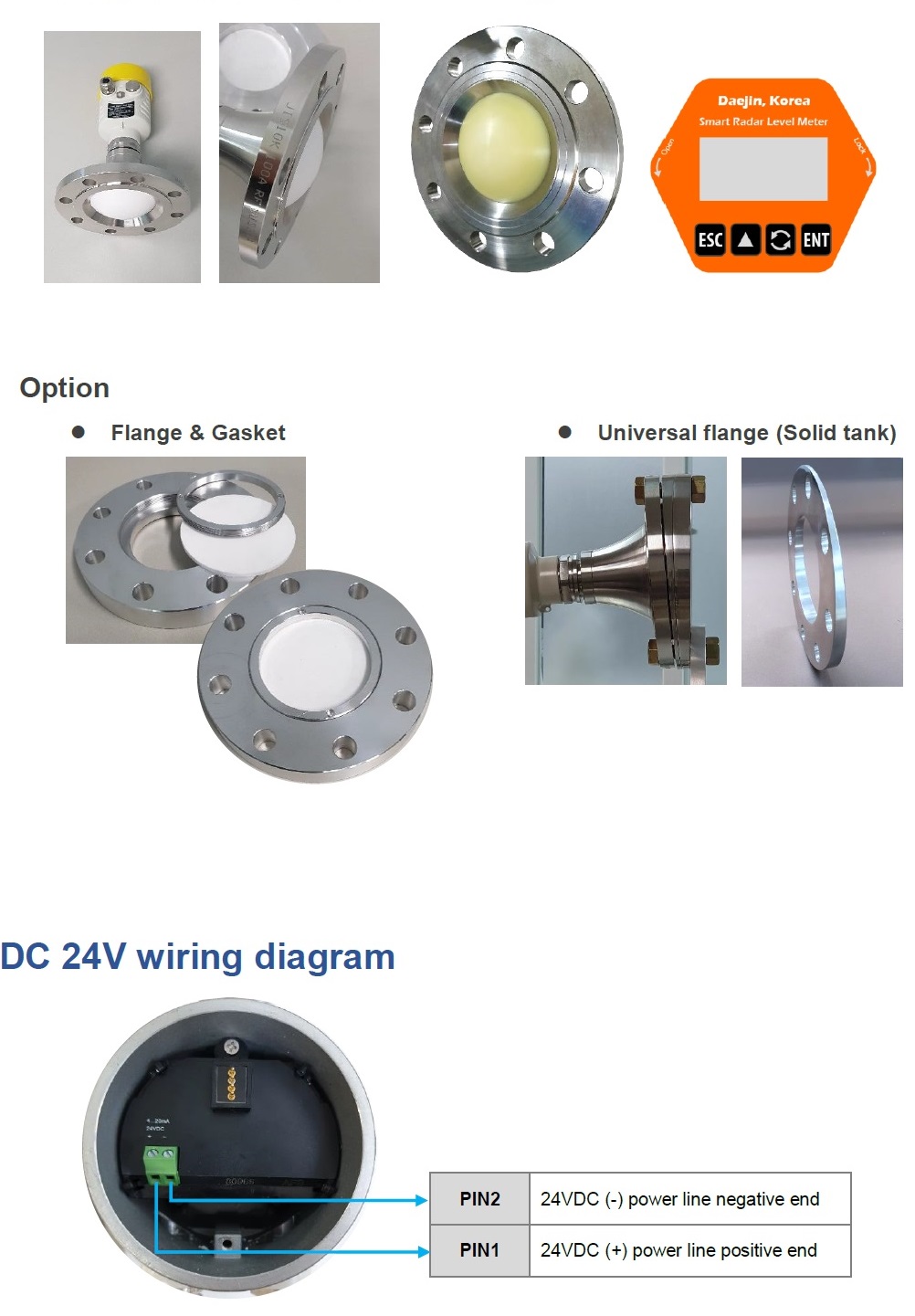

■배선도
● 2선식, 4~20mA DC 와 HART 출력
|
| |
전원출력 : 20~28VDC : 4-20mA with HART
|
|

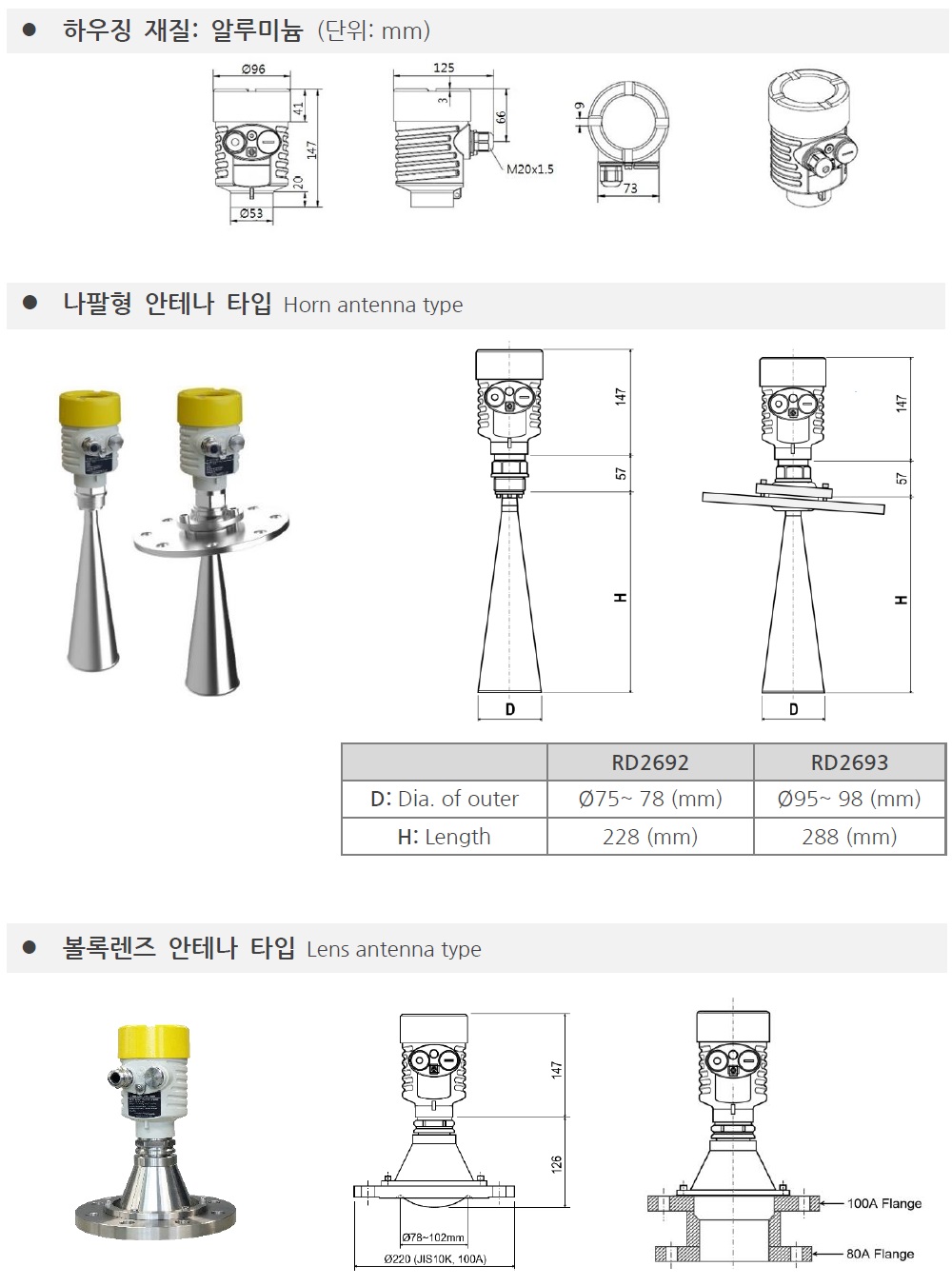

■제품 구성과 치수 ![](http://gauge.co.kr/upload_board_files/code_14/20200518171354-c089c46cc6bc5c9f23d53058daddb147.jpg)
●나팔형 안테나 타입Horn antenna type
| | ![](http://gauge.co.kr/upload_board_files/code_14/20200518171620-c089c46cc6bc5c9f23d53058daddb147.jpg)
| RD2692D | RD2693D | D:Dia.of outer | Ø75~ 78 (mm) | Ø95~ 98 (mm) | H:Length | 228(mm) | 288(mm) |
|
|
●볼록렌즈 안테나 타입 Lens antenna type

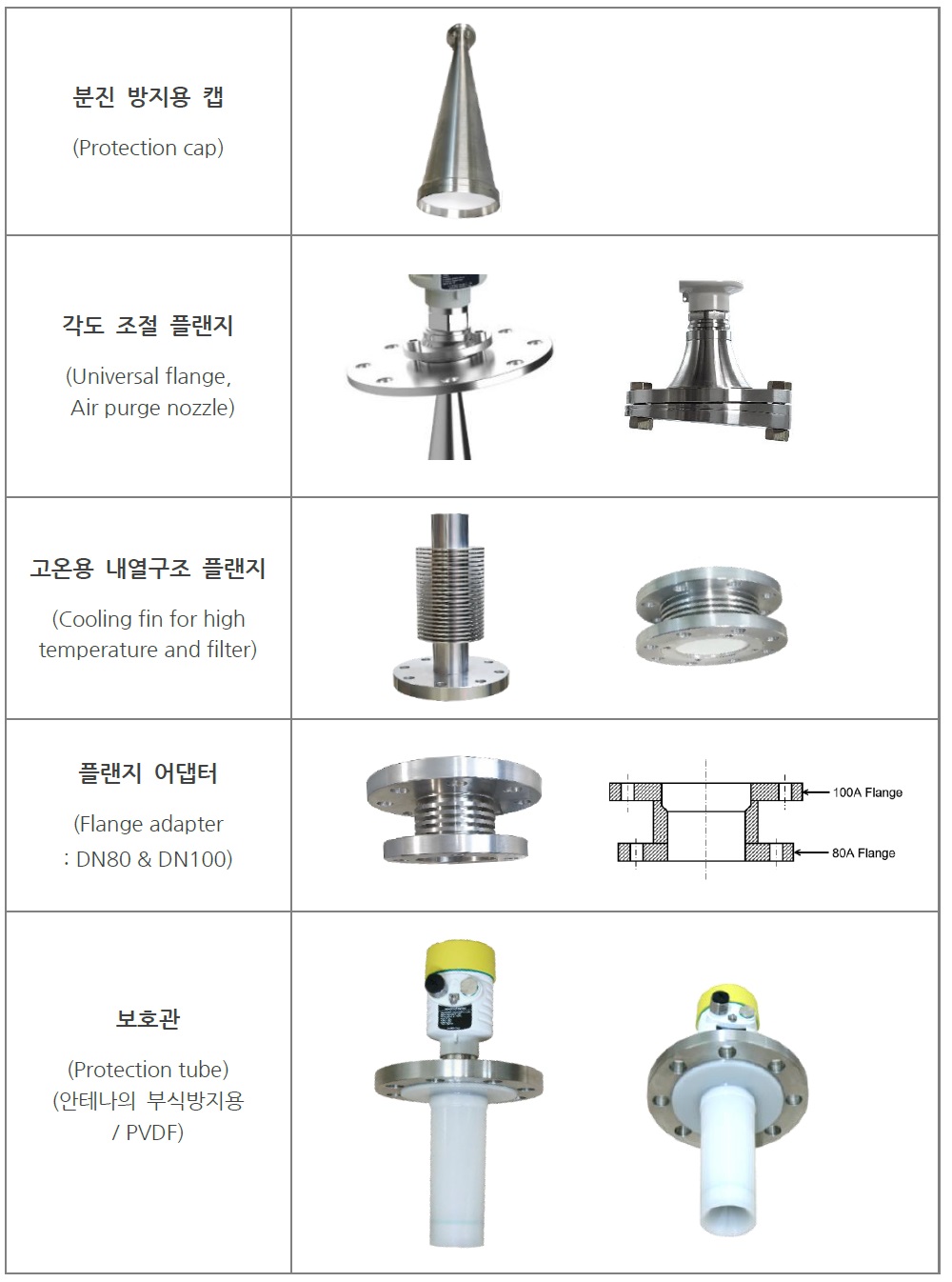

■부대용품
| | 분진 방지용 캡 (Protection cap) |
| 각도 조절 플랜지 (Universal flange, Air purge nozzle) |
| 고온용 내열구조 플랜지 (Cooling fin for high temperature and filter) | ![](http://gauge.co.kr/upload_board_files/code_14/20200518172112-c089c46cc6bc5c9f23d53058daddb147.jpg) | 플랜지 어댑터 (Flange adapter : DN80& DN100) | ![](http://gauge.co.kr/upload_board_files/code_14/20200518172208-c089c46cc6bc5c9f23d53058daddb147.jpg) | 보호관 (Protection tube) (안테나의 부식방지용 / PVDF) | |
|
■제품 선정 코드 26GHz Non-contact Smart Radar Level Meter - Level, Distance (Space), 4-20mA current, Percentage. - Liquid, solid particles or bulks, strong dust, steam and other extreme conditions - 2-Wire system: 4~20mA with HART |

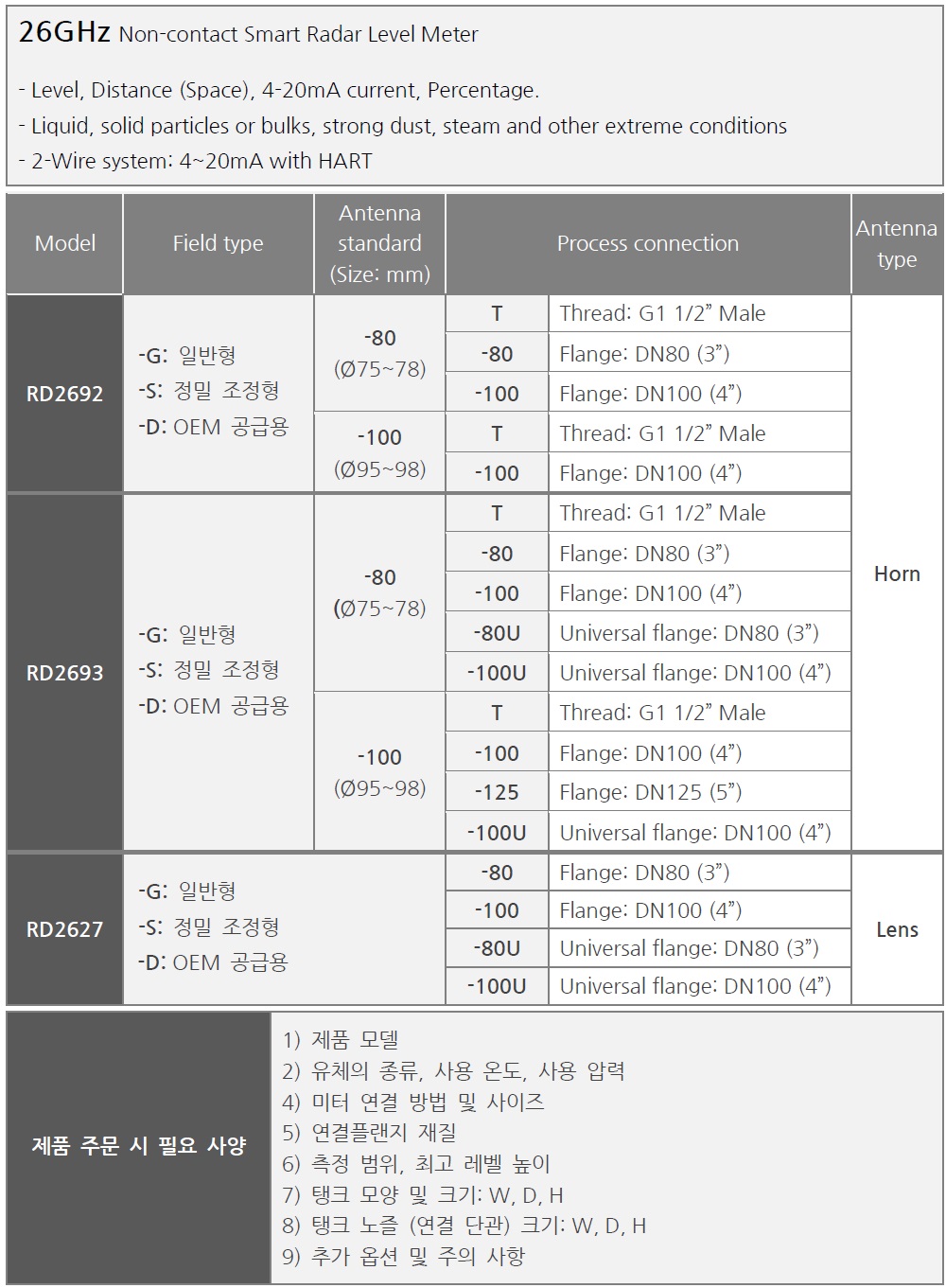

Model | Field type | Antenna standard (Size: mm) | Process connection | Antenna type | RD2692D | -G:일반형 -S: 정밀 조정형 -D: OEM공급용 | -80 (Ø75~78) | T | Thread: G1 1/2” Male | Horn | -80 | Flange: DN80 (3”) | -100 | Flange: DN100 (4”) | -100 (Ø95~98) | T | Thread: G1 1/2” Male | -100 | Flange: DN100 (4”) | RD2693D | -G:일반형 -S: 정밀 조정형 -D: OEM공급용 | -80 (Ø75~78) | T | Thread: G1 1/2” Male | -80 | Flange: DN80 (3”) | -100 | Flange: DN100 (4”) | -80U | Universal flange: DN80 (3”) | -100U | Universal flange: DN100 (4”) | -100 (Ø95~98) | T | Thread: G1 1/2” Male | -100 | Flange: DN100 (4”) | -125 | Flange: DN125 (5”) | -100U | Universal flange: DN100 (4”) | RD2627D | -G:일반형 -S: 정밀 조정형 -D: OEM공급용 | -80 | Flange: DN80 (3”) | Lens | -100 | Flange: DN100 (4”) | -80U | Universal flange: DN80 (3”) | -100U | Universal flange: DN100 (4”) |
RD26series카다록
|
