레이더 레벨 트랜스미터
GFMR-80-D

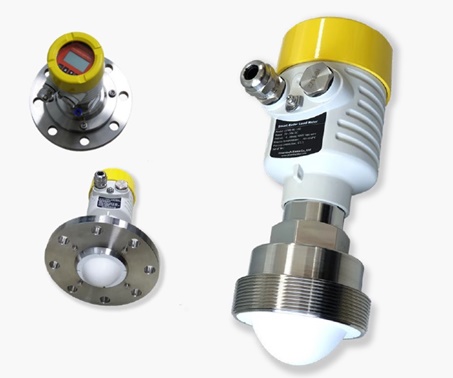

GFMR-80-D제품: GFMR-80-D 레이더레벨 트랜스미터
■ 제품 개요 GFMR-80-D 레이더 레벨 미터는 76~81GHz 로 운용되는 주파수 연속 변조방식 Frequency Modulated Continuous Wave method (FMCW) 의 비 접촉 식 레이 더 레 벨 미 터 입니다.
![]()

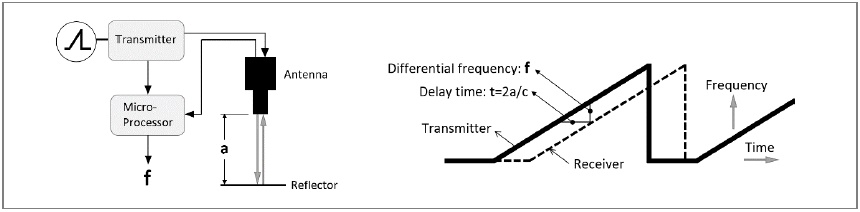

● 주파수 변조 신호를 연속 발사하여 수신된 신호와의 주파수차이 (Δf) 이용 ● 전송주파수는 시간에 linear 하게 증가하고 변조 지속시간은 반사파가 되돌아오는 시간 이상 유지 ● 송수신 신호의 주파수 차이는 전송 신호의 시간 지연 차이 ( 에 비례 Δf= (df/dt)*T (df/dt is the swept frequency rate of change) a = c*T/2

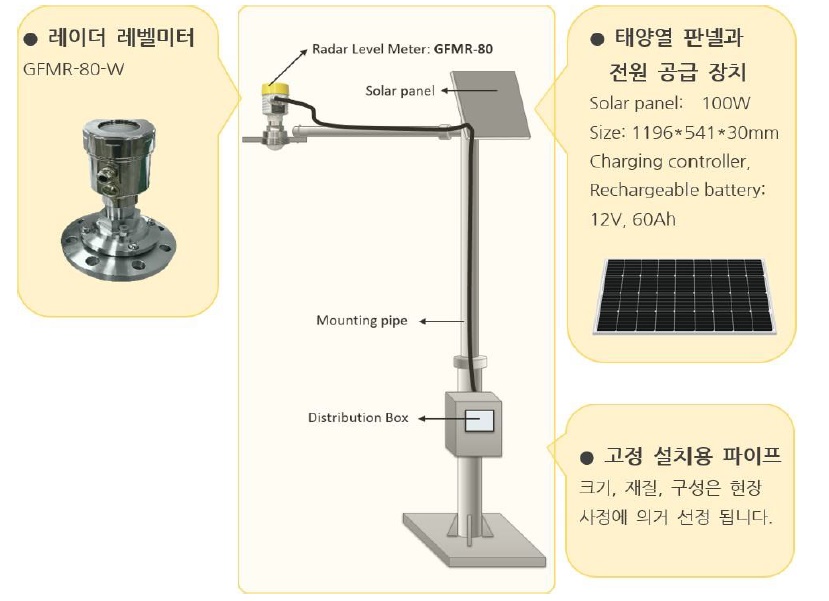

■ 주요 특징 ● 새롭게 개발한 CMOS millimeter wave RF chip 을 기반으로 보다 세련된 RF architecture 를 실현하였으며 신호 대 잡음 비율 을 높여 작은 불감대 D ead band : 8 0mm 이하 액체기준 를 갖도록 하였다 ● 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다 ● 안테나 빔 각도는 3 로 , 주변 환경 및 분진 수증기 의 간섭 을 최소화할 수 있 다 ● 1~ 2 mm 의 오차를 가질 정도로 정확도가 좋다 ● 짧은 파장은 경사진 피 특정체에서 주파수의 반사 특성을 높이도록 되어 있다 ● 매우 작은 3 의 빔 각도와 자기 적응형 자동 이득 알고리즘 기능을 가지고 있 어 피 측정 체 의 표면반사 지점을 쉽게 찾을 수 있다 ● 반응 시간이 짧고 80 100ms) 측정 주기를 조정 가능하다 0.5 5 00m/Min) ● 가짜 에코 주파수를 쉽게 제거할 수 있다 ● PTFE 렌즈 안테나를 완전 밀폐 하여 주파수 누설이 되지 않으며 안전하게 사용할 수 있다 ● 고온 고압 특수안테나 는 별도 로 공급 이 가능하 며 현장의 특성에 맞는 미터를 선정할 수 있다 ● 원격 디버깅 및 원격 업그레이드 지원으로 현장 인력의 비용을 절감시킬 수 있다 . ● 액체 분체 고체 등 유체의 종류에 관련없이 측정 가능하다 ● 한글 탑재로 누구나 쉽게 조정 할 수 있다 ■ 적 용 ● 스마트 홍수 및 수문 관리 ●스마트 재난 관리 ● 고온 고압 탱크 ● 소형 탱크 및 화학 반응기 ● 석탄 , 카본 석회석 시멘트 등 분진 탱크 및 화학 탱크 ●설치 공간이 왜소한 소형 반응기 ● 높은 정확 성을 요구로 하는 탱크 ● 일반적인 미터로 측정하기 힘든 복잡한 여건의 탱크 ● H MD (Hot metal detection), CMD (Cool metal ● 기타 산업용 기계 및 거리측정 ■ 스마트 홍 수 관 리시스템 의 적 용 예 GFMR 80 ■ 제 품 사양

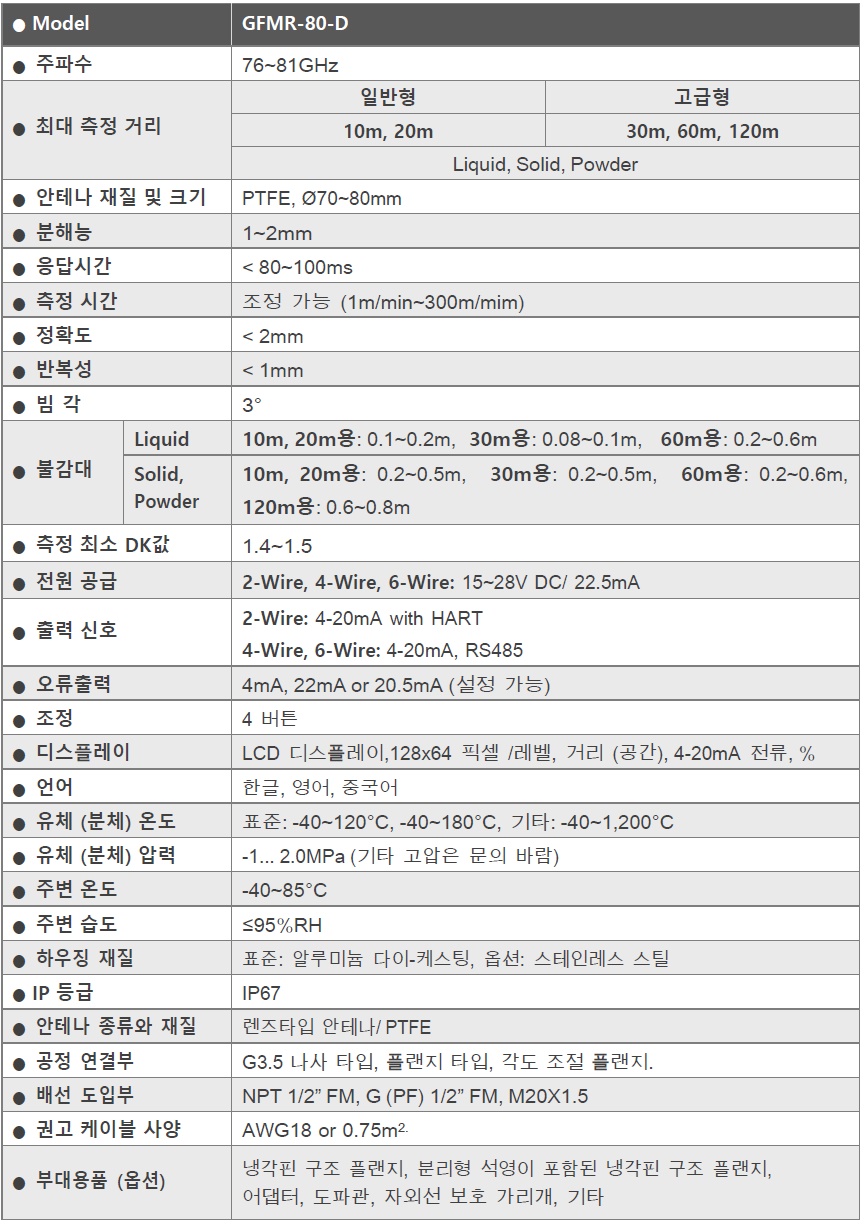

■ 제품구성도

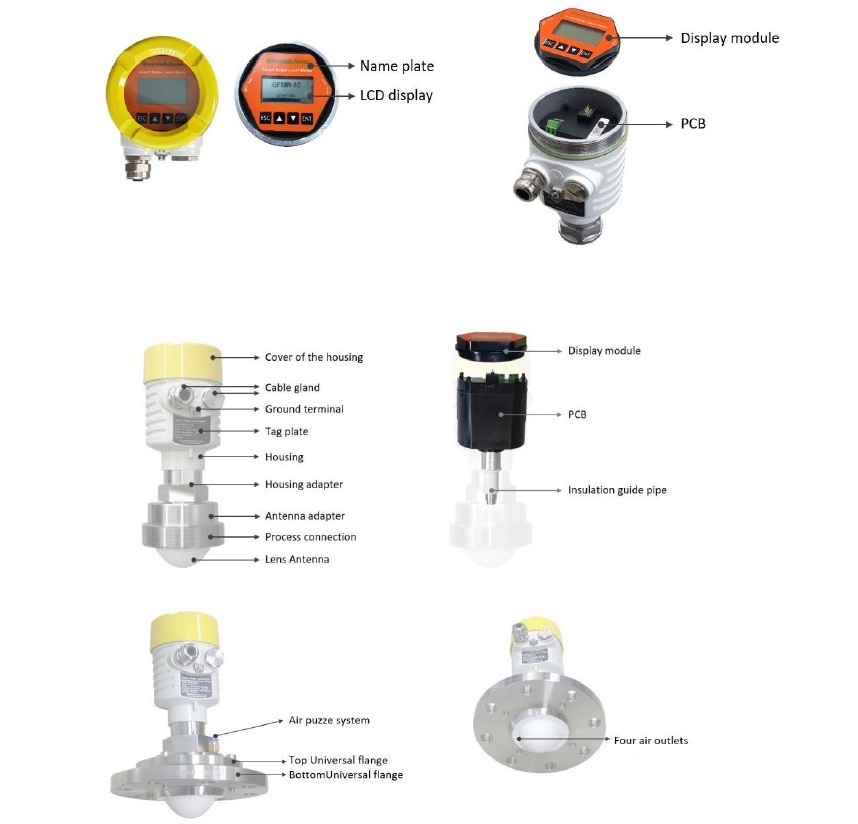

●각부 명칭

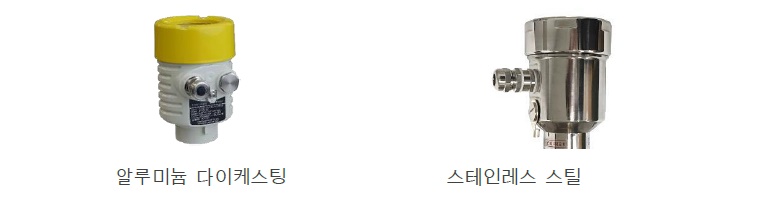

●하우징 종류
![]()

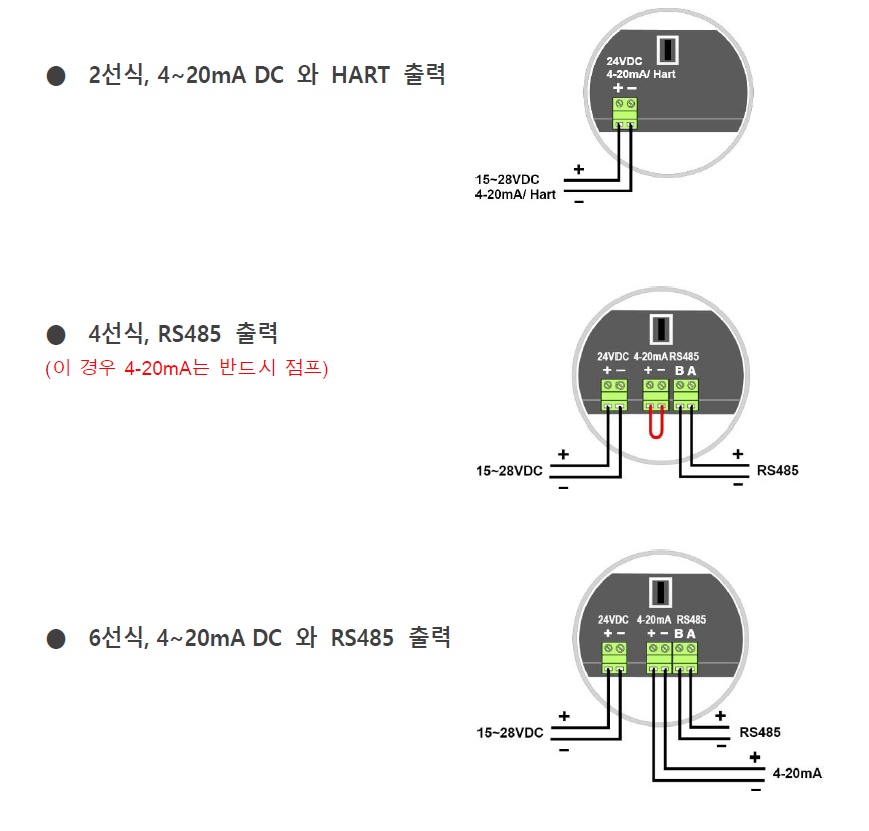

■ 배선도
![]()

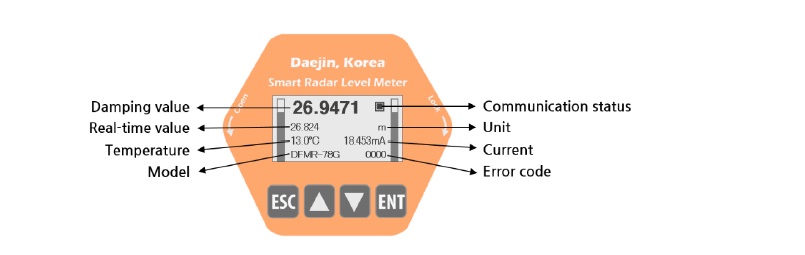

■ 디스플레이 / 버튼 설명
![]()
■ 표준 안테나 의 기본 구성과 치수

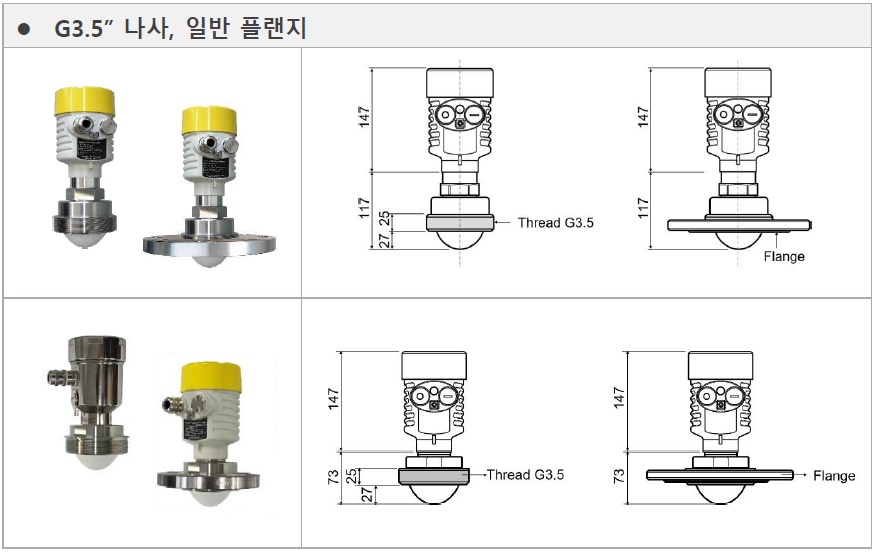

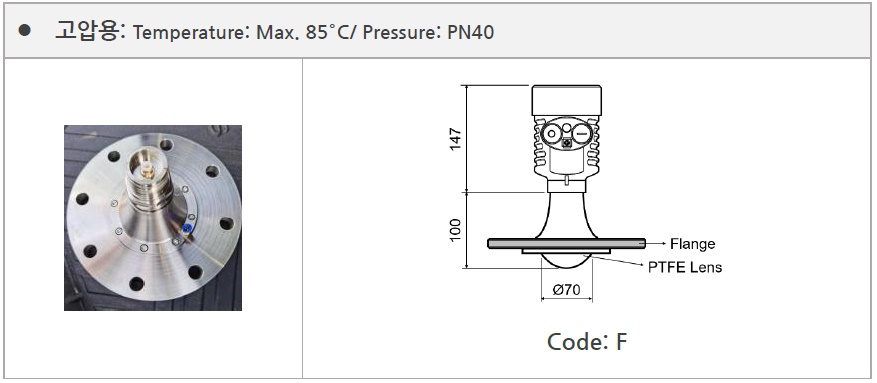

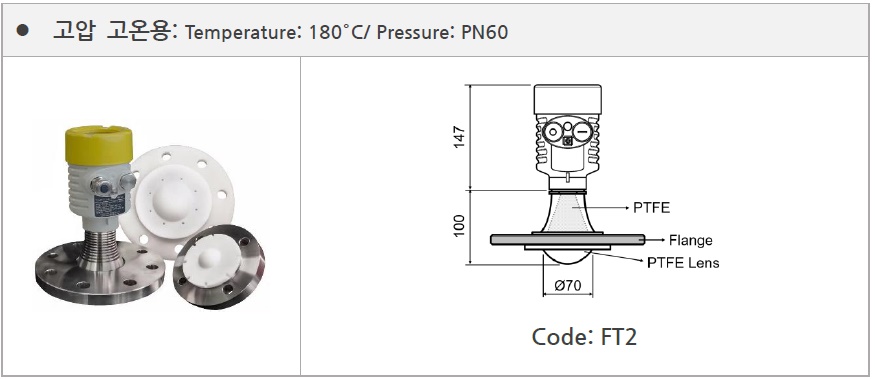

![]() ![]() ![]() ![]() ■ 옵션 안테나 종류 및 사양

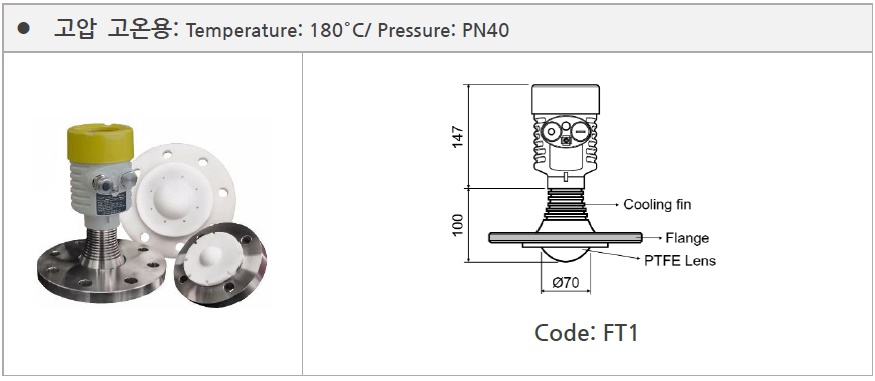

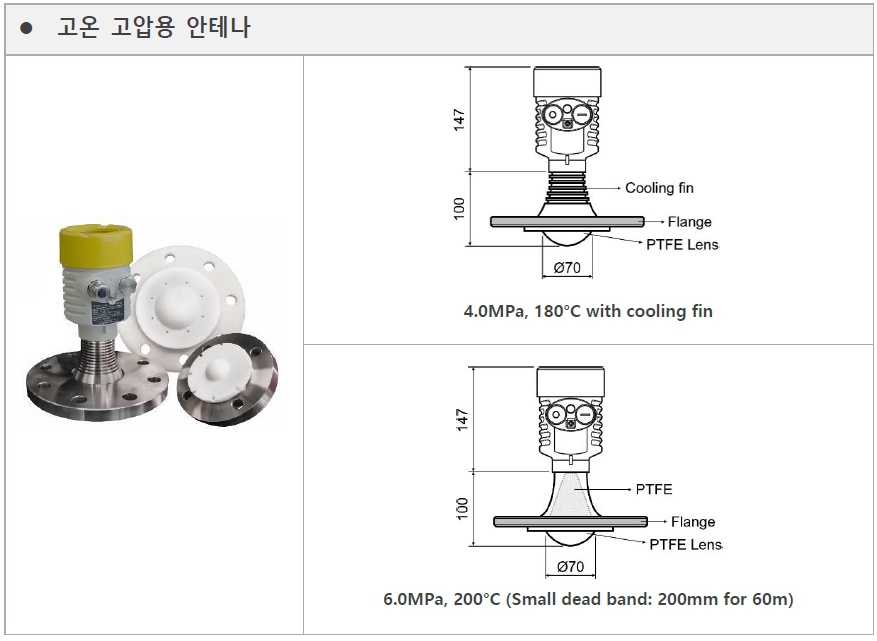

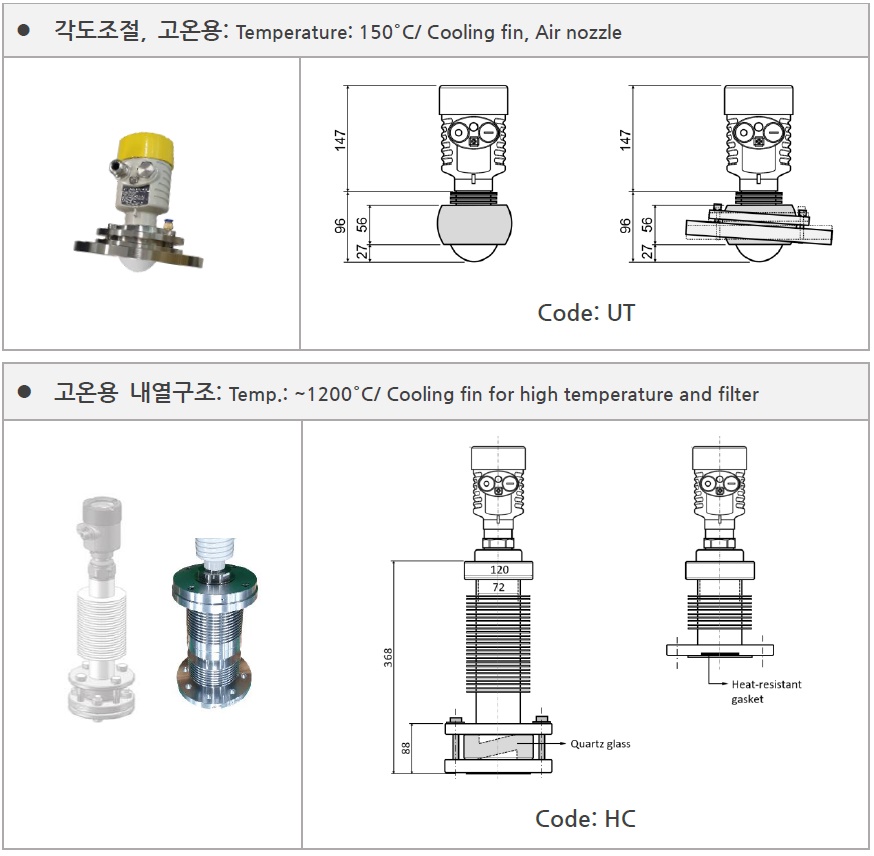

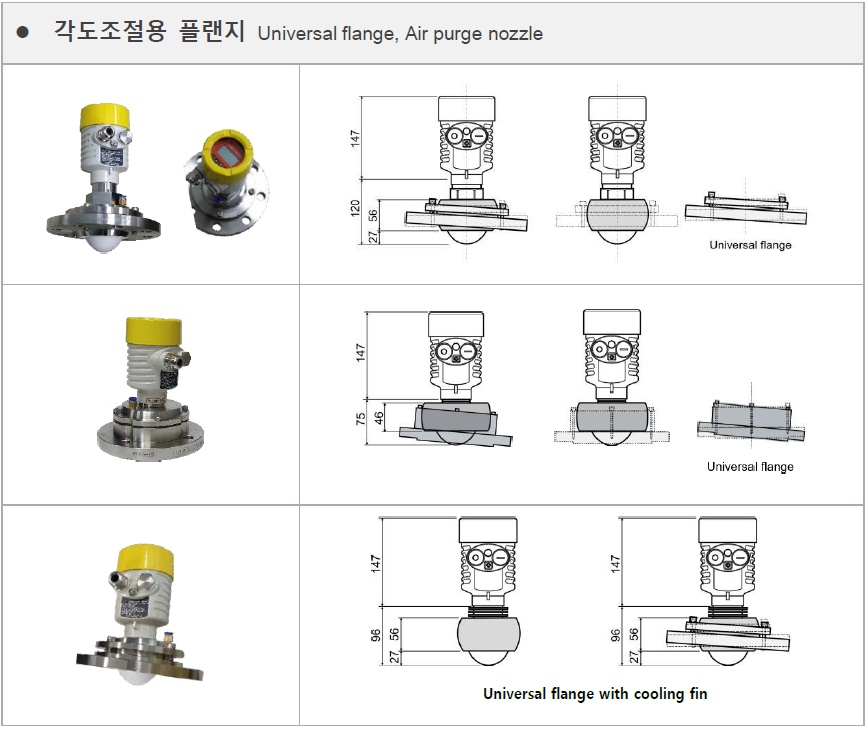

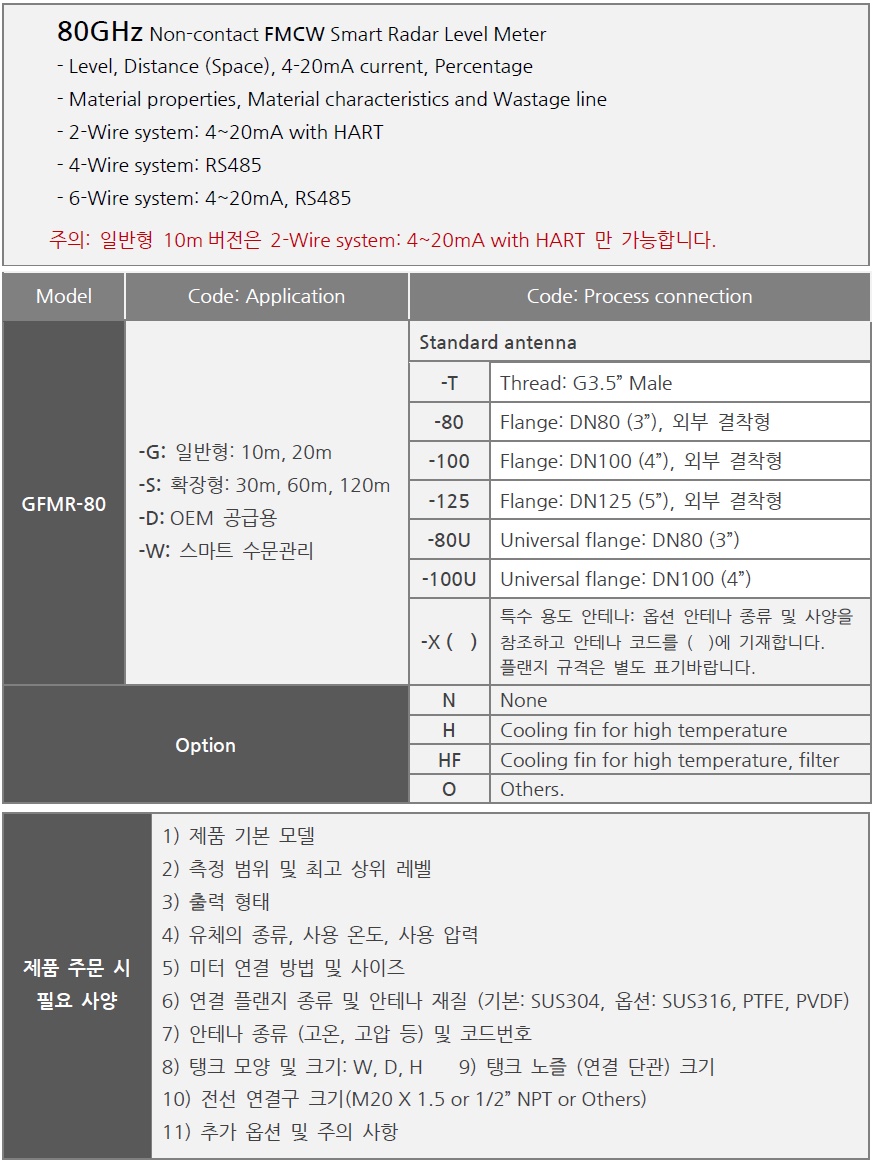

![]() ![]() ![]() ![]() ■ 제품 선정 코드 ![]()
|
