레이더 레벨 센서 DFMR 78G

레이더 레벨 센서 DFMR 78G

■제품개요

레이더 레벨 센서 DFMR 78G 는 76~81GHz 로 운용되는 주파수 연속 변조방식 Frequency Modulated Continuous Wave method (FMCW) 의 비 접촉 식 레이 더 레 벨 미 터 이며 수처리 및 기타 액체 전용 레이더 수위계 입니다

⚫ 주파수 변조 신호를 연속 발사하여 수신된 신호와의 주파수차이 (Δf) 이용

⚫ 전송주파수는 시간에 linear 하게 증가하고 변조 지속시간은 반사파가 되돌아오는 시간 이상 유지

⚫ 송수신 신호의 주파수 차이는 전송 신호의 시간 지연 차이 ( 에 비례

     Δf = (df/dt)*T (df/dt is the swept frequency rate of change)

    a = c*T/2

■ 제품 특징

⚫ 새롭게 개발한 CMOS millimeter wave RF chip 을 기반으로 보다 세련된 RF architecture 를 실현하였으며신호 대 잡음 비율을 높여 작은 불감대

      Dead band: 80mm) 를 갖도록 하였다

⚫ 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다

⚫ 안테나 빔 각도는 8 °로 , 주변 환경 및 수증기의 간섭을 최소화할 수 있다

⚫ 2mm 의 오차를 가질 정도로 정확도가 좋다

⚫ 짧은 파장은 주파수의 반사 특성을 높이도록 되어 있다

⚫ 8 의 빔 각도와 자기 적응형 자동 이득 알고리즘 기능을 가지고 있어 피 측정 체 의 표면 반사 지점을 쉽게 찾을 수 있다

⚫ 반응 시간이 짧고 80~100ms) 측정 주기를 조정 가능하다 0.5~300m/Mi n)

⚫ 가짜 에코 주파수를 쉽게 제거할 수 있다

⚫ PTFE 렌즈 안테나를 완전 밀폐하여 주파수 누설이 되지 않으며 안전하게 사용할 수 있다

⚫ 고온 고압 특수안테나는 별도로 공급이 가능하며 , 현장의 특성에 맞는 미터를 선정할 수 있다

⚫ 액체 측정만 가능하게 고안함으로써 제품 가격을 획기적으로 낮추었다

⚫ 한글 탑재로 누구나 쉽게 조정할 수 있다

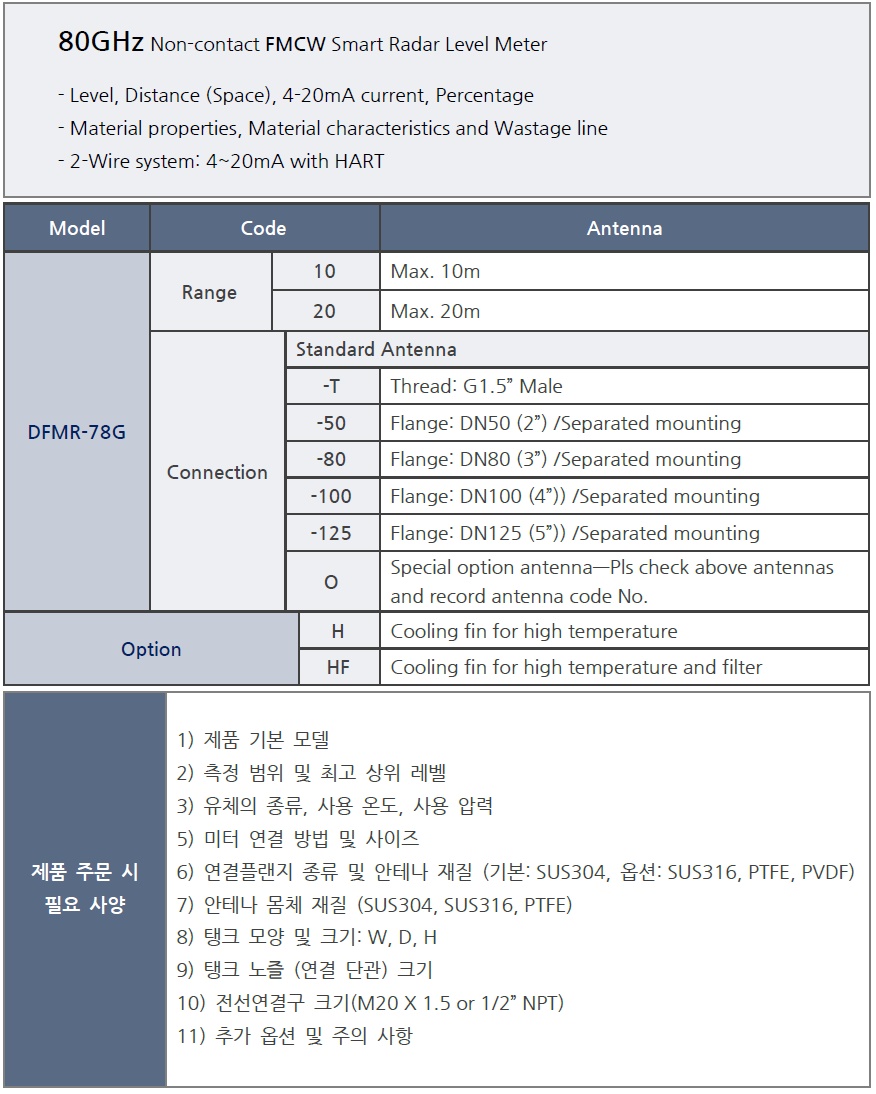

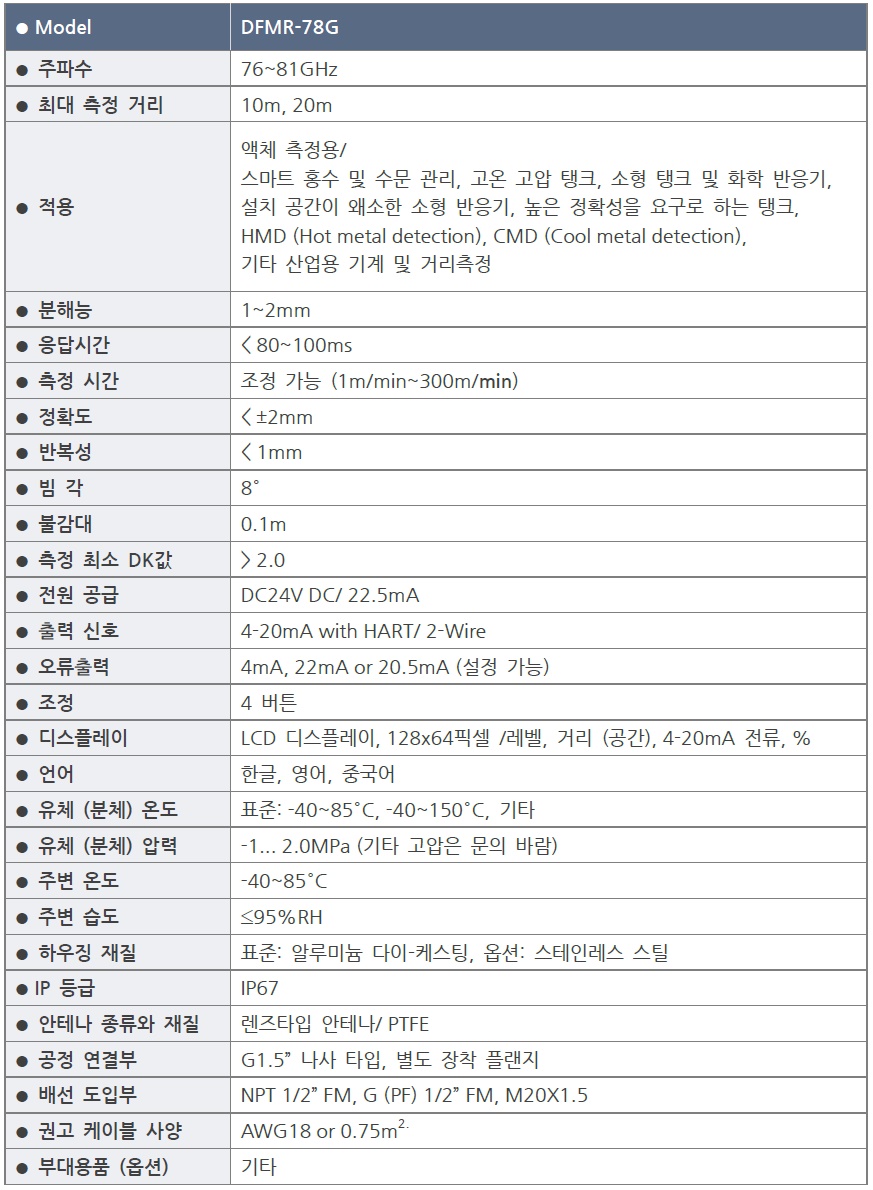

■제 품 사양

■ 제품 구성도

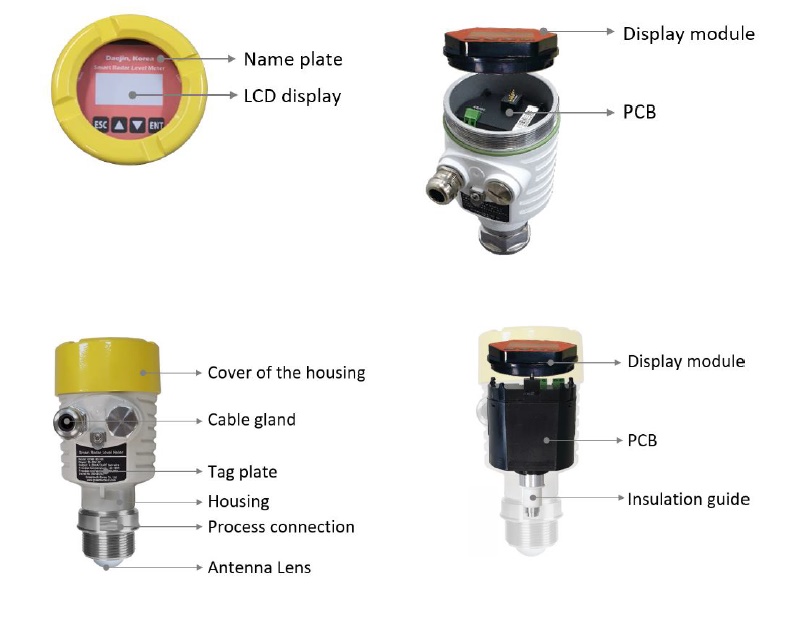

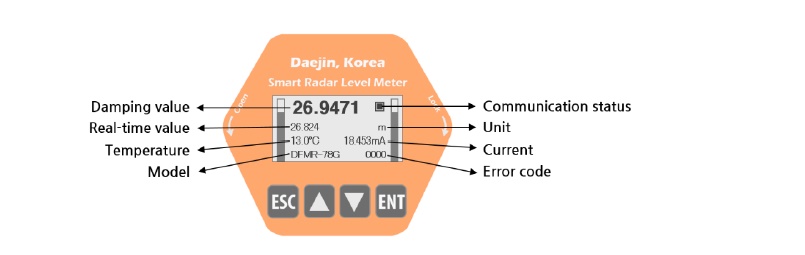

        ●각부 명칭

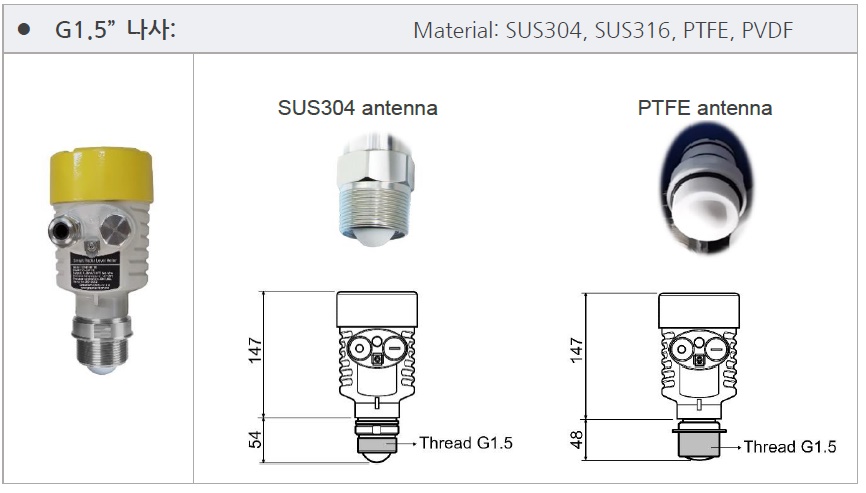

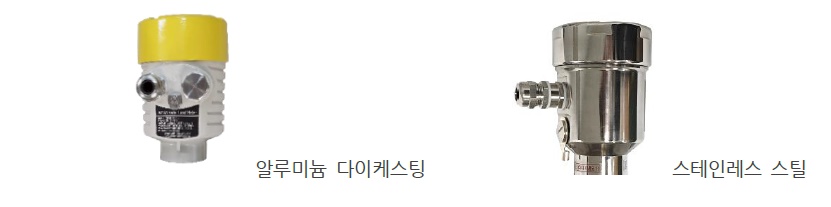

    ●제품 하우징 종류

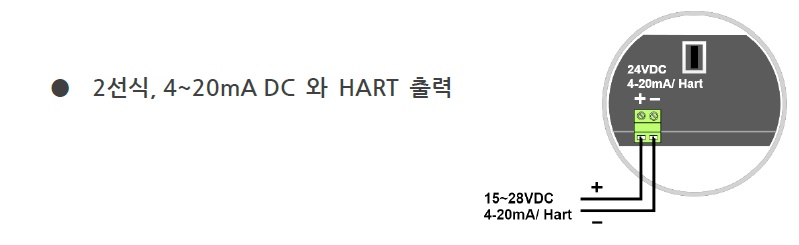

■제품 배선도
