투시식 레벨 게이지

투시식 레벨 게이지

제품 설명

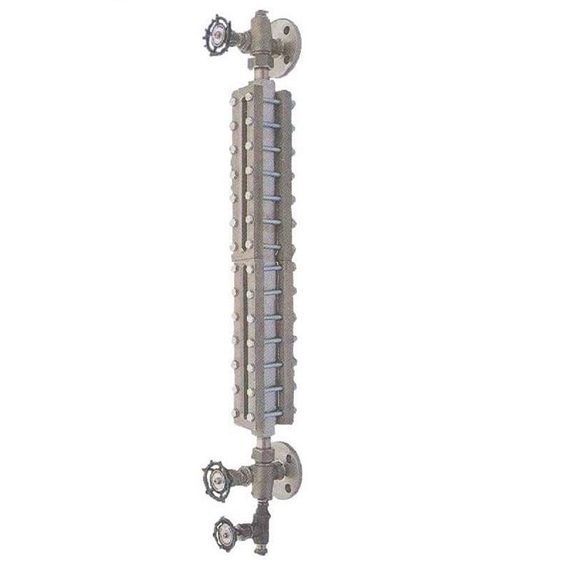

투시식 레벨 게이지(Sight Glass Level Gauge)는 탱크나 용기 측면에 투명한 유리관이나 유리를 설치하여 내부 액체의 높이를 직접 육안으로 확인하는 물리적인 방식입니다. 연통의 원리를 이용하여 탱크 내의 액체 수위와 유리관 내의 액체 높이가 동일하게 유지되는 것을 이용합니다.

투시식 레벨 게이지는 연통의 원리'에 따라 액체가 담긴 탱크에 투명한 관(Sight Glass)을 연결하면, 탱크 내의 액체 높이와 관 속의 액체 높이가 같아져 외부에서 쉽게 레벨을 측정할 수 있습니다.

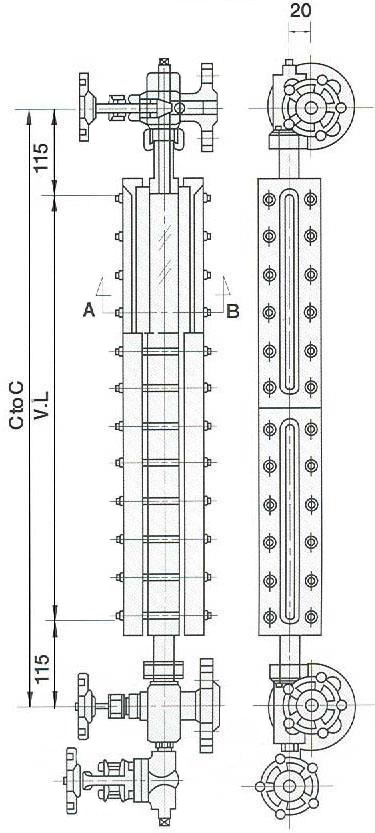

투시식 레벨 게이지 구조 및 특징:
- 투명 유리관: 액체의 레벨을 직접 눈으로 확인하는 가장 기본적인 형태입니다.
- 반사식/투과식: 유리 표면의 특성을 이용해 액체가 있는 부분과 없는 부분의 빛 반사율 차이를 통해 선명하게 구분합니다.
- 장점: 구조가 단순하고, 내부 유체를 직접 볼 수 있어 즉각적인 레벨 확인이 가능합니다.
- 단점: 유리 재질이므로 고압, 고온, 위험성 유체에는 제한이 있을 수 있으며, 유리관이 오염되면 시인성이 떨어질 수 있습니다.
응용: 보일러 드럼, 저장 탱크, 화학 용기 등에서 주로 활용됩니다.

용 도

투시식 레벨 게이지는 스팀과 같이 온도와 압력이 높은 부식성 유체나 혼탁한 유체에 적합
