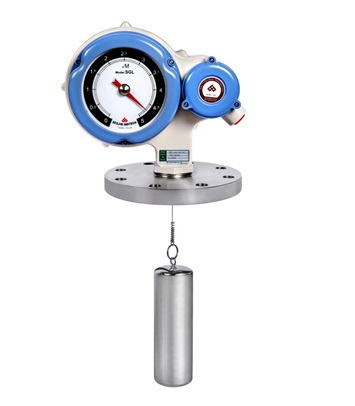

SGL제품:SGL 기어식 레벨 트랜스미터
제품 소개 이것은 플로트의 부력과 스프링 힘을 이용하여 물, 디젤유, 벙커-C 등의 액체 레벨을 측정하도록 설계되었습니다. 플로트가 상승하고 하강할 때 스프링을 통해 플로트에 연결된 기어 메커니즘이 작동하여 전면 저울에 레벨을 표시하고 아날로그 신호도 생성됩니다.
제품 원리 탱크가 채워지거나 비워질 때, 플로트는 상승하고 하강하여 플로트와 와이어 무게가 액체 부력과 스프링 힘의 합과 같아집니다. 즉, 수위가 상승하면 부력이 증가하고 와이어에 가해지는 하중이 감소함에 따라 스프링이 감깁니다. 수위가 떨어지면 부력이 감소하고 와이어에 가해지는 하중이 증가합니다. 기어 메커니즘을 통해 플로트와 와이어에 연결된 전면 스케일은 다이얼에 수위 변화를 표시하고 R/1 컨버터는 내장된 전위차계를 사용하여 4~20mA DC 아날로그 신호를 출력합니다.
제품 특징 • 원격 및 로컬 표시가 가능합니다. • 휴대 및 설치가 간편합니다. • 이 모델의 컴팩트함으로 인해 헤드룸이 제한된 좁은 공간에도 설치할 수 있습니다.

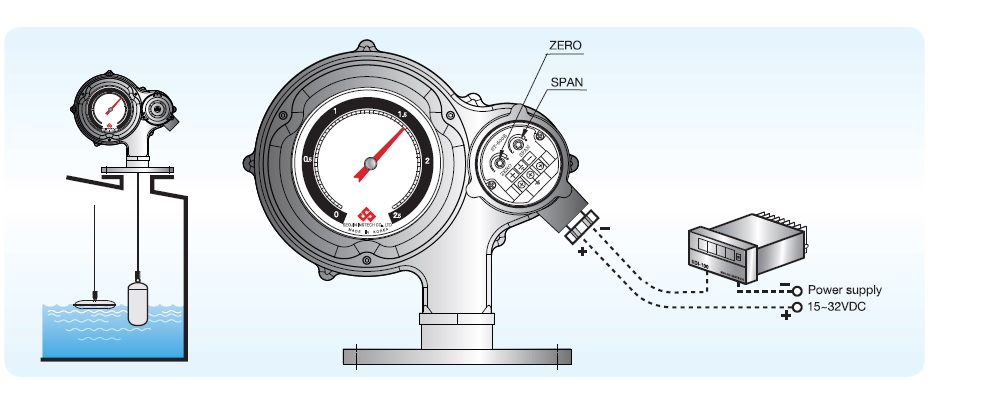

 Calibration

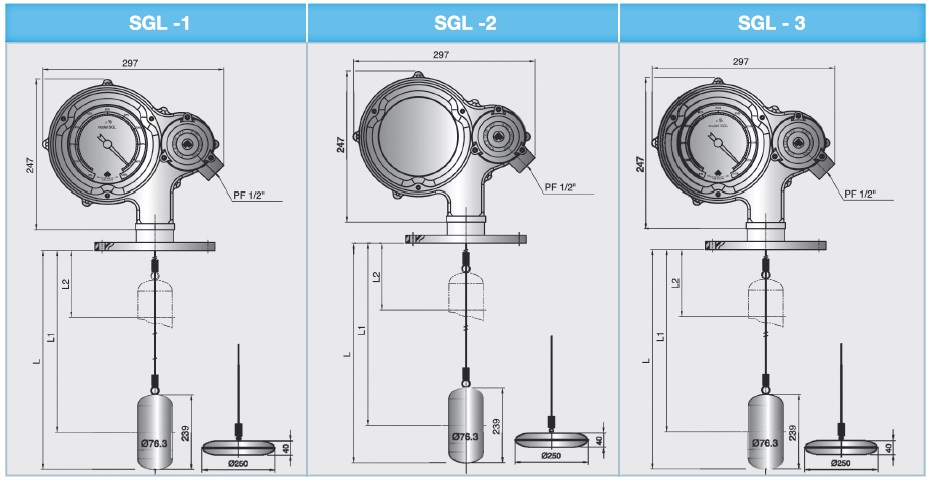

O 전류를 측정하려면 ST-600R의 (1) "-" 단자를 멀티미터의 "+" 단자에 연결하고, (2) 멀티미터의 "-" 단자를 전원 공급기의 "+" 단자에 연결한 후 전원을 공급합니다. 플로트를 0% 위치로 낮추고, ZERO 조정 노브를 조정하여 멀티미터가 4mA DC를 읽도록 합니다. 플로트를100% 위치로 올리고, SPAN 조정 노브를 조정하여 멀티미터가 20mA DC를 읽도록 합니다. Dimensions

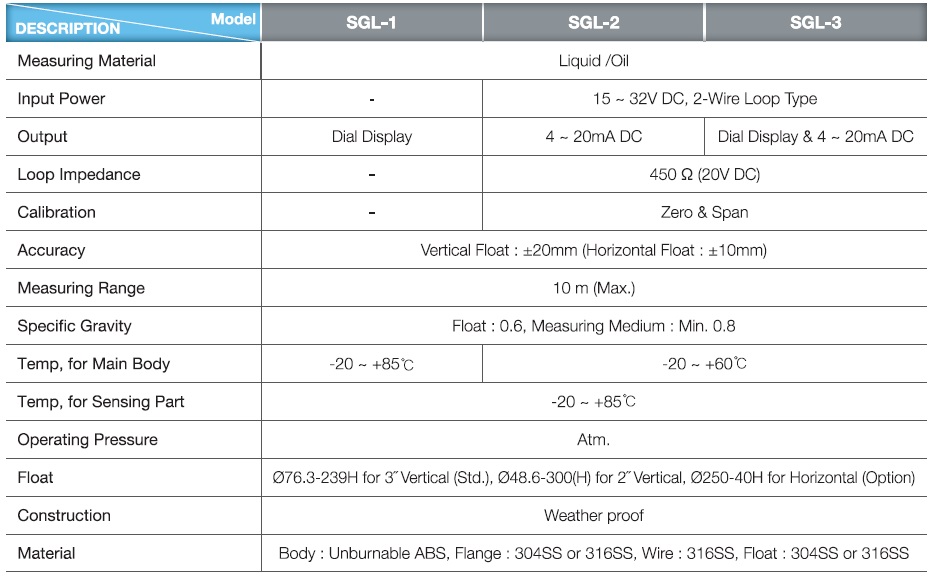

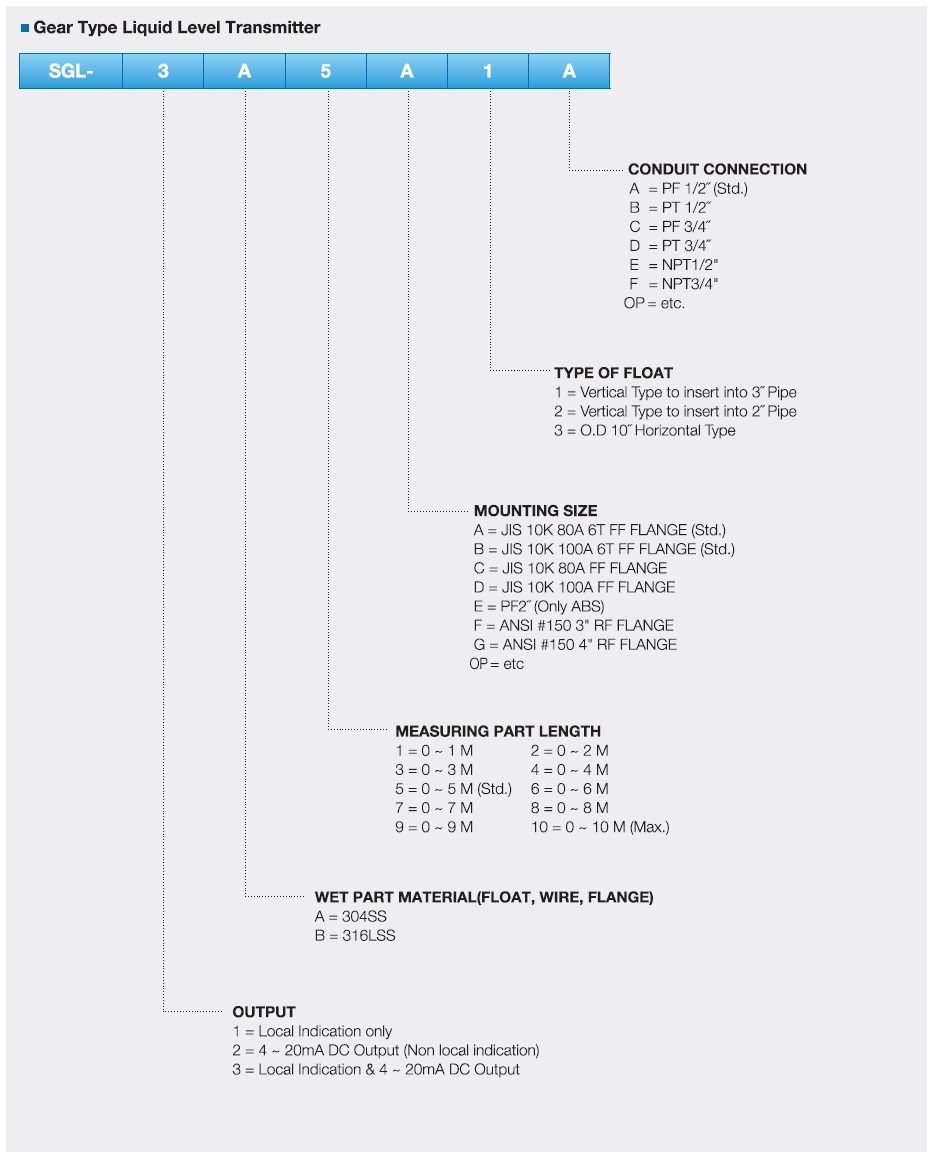

Specifications  Ordering Information
|
