HM-95제품:HM-95 플로트 레벨스위치

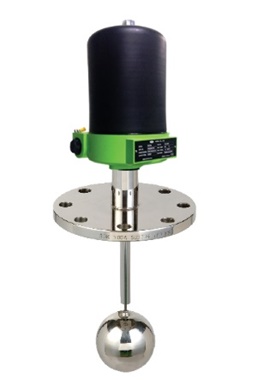

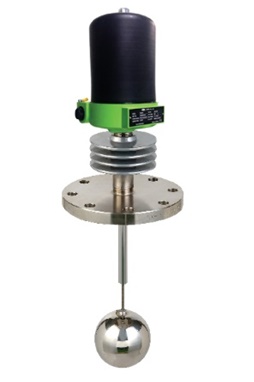

HM-95 플로트 레벨스위치
제품 개 요 HM-95 Series는 용기 내 수위의 상한, 하한을 검출하여 ON/OFF의 접점을 가지는 수위 검출기입니다. 고온 및 고압에서 사용할 수 있도록 설계되어 구조가 견고하고 신뢰성이 우수합니다. 주로 발전 플랜트의 보일러, 석유화학 플랜트의 정제 설비에 수위 검출기로 사용합니다.
제품 특징 ■ 구조가 견고하고 수명이 길다. ■ 고온 및 고압에서 사용할 수 있다. ■ 현장에서 동작 상태 확인이 가능하다. ■ 요구에 따라 특수 재질(Alloy)로 제작이 가능하다. ■ 내압 방폭 타입이 있다. (HM-95-Ex, HM-95H-Ex, HM-95V-Ex, HM-95VH-Ex) ■ ASME B31.1, ASME B31.3 (Chamber Design 요구 시)
제품 적용 ■ 보조급수 (Feedwater heaters) ■ 스팀드럼 (Steam drums) ■ 응축수 (Condensate drip Pot) ■ 플래시 탱크 (Flash tank) ■ 가스/오일 분리기 (Separators) ■ 리시버 (Receivers) ■ 축압기 (Accumulator)

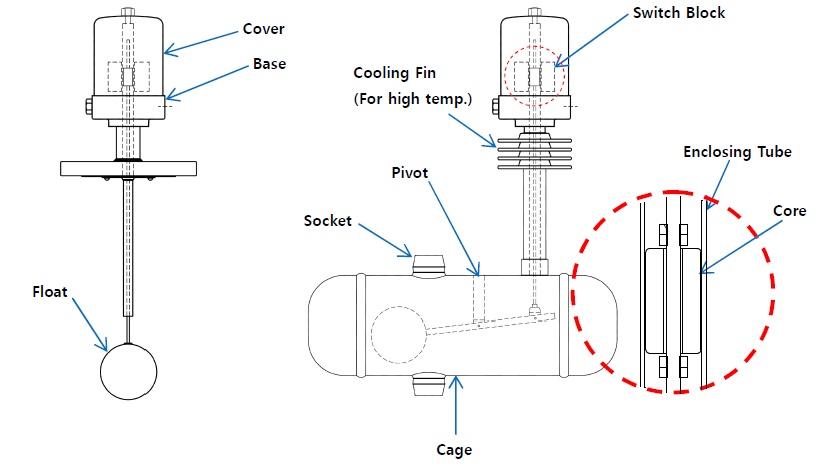

제품 동작원리 측정물의 수위가 상승하면 부력에 의해 Float가 상승하면서, Float와 연결된 Core가 상승합니다. Core가 상승하면 스위치 블럭 내 자석이 Core와 반응하여 스위치를 동작시킵니다

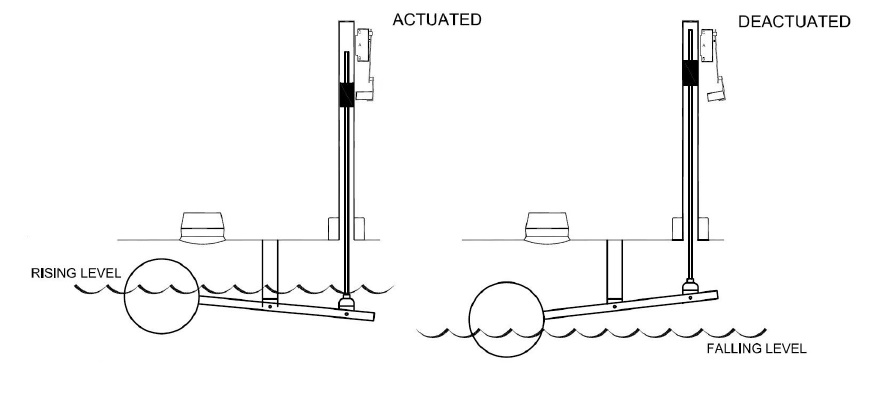

Switch Action HM-95 Series 측정물의 수위가 상승하면 Core가 상승하고, 스위치 블럭 내 자석이 Core와 반응하여 스위치를 동작시킵니다.

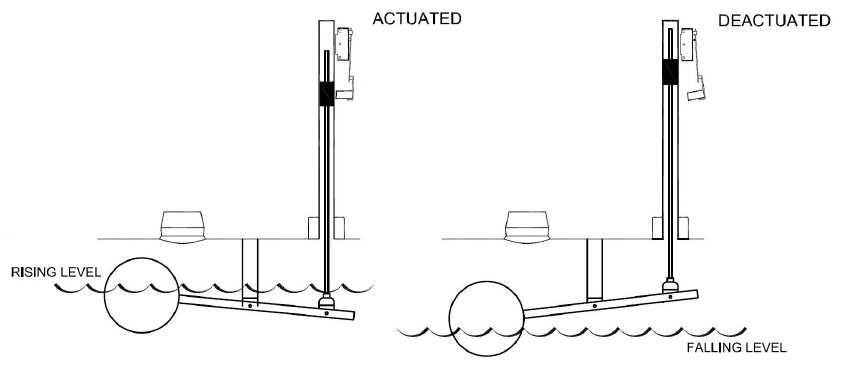

HM-95V Series 측정물의 수위가 상승하면 Core가 하강하고, 스위치 블럭 내 자석이 Core와 반응하여 스위치를 동작시킵니다.
제품 사양

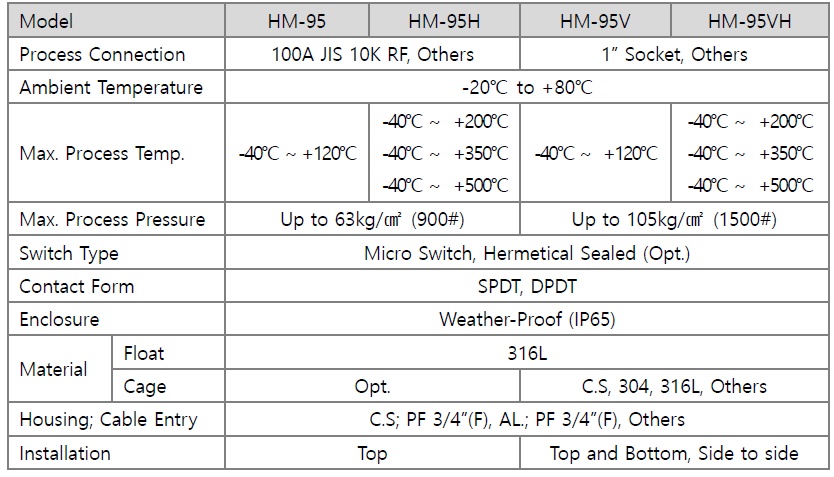

Weather-Proof

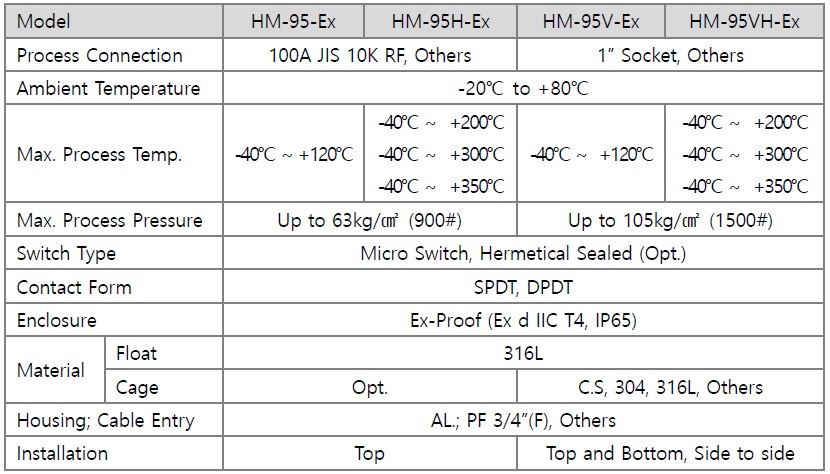

Ex-Proof
|
