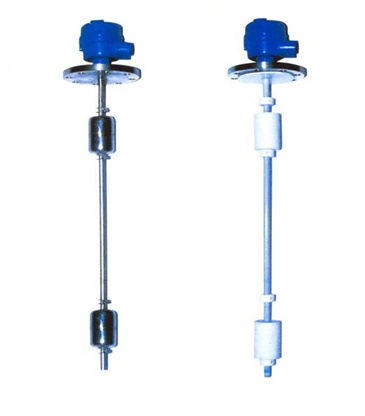

SHS-300제품소개 플로트식 레벨스위치 SHS-300
 플로트식 레벨스위치 SHS-300 제품 개요 SHS-300 Series는 탱크위에 설치하여 펌프의 ON/OFF Control 및 Alarm Type으로 액면의 위치를 검출하도록 설계되어 있다. Float와 Guide Pipe는 부식성 및 내식성이 있는 재질을 광범위하게 선택 할 수 있으며부식성있는 측정물에 견딜 수 있도록 생산 하였습니다. 여러번의 시험 과정을 거친 이 액면 검출기(SHS-300 Series)는 진공 상태에서부터 최대 압력 30Kgf/cm2에 견딜 수 있다. 탱크와 결합하는 Flange 부분과 탱크안에 들어가는 접액부의 재질은 탱크를 가동할 때의 온도 -20℃에서 +150℃ 까지 인 탱크안에서 사용할 수 있다.
제품 적용 - 물,우유,맥주,탄산음료 탱크의 액면검출.
동작 원리 1. 액면 상승 및 Float 의 움직임 탱크 내 액체의 수위가 상승하면 Float 는 부력을 받아 액면과 동일하게 상승합니다. 이때, Float 는 탱크 내에서 정확한 수위를 감지하기 위해 부력을 활용하여 위아래로 움직입니다. 2. Reed 스위치 작동 Float 내부에는 자석이 내장되어 있으며, 이 자석이 Guide Pipe 내부에 있는 Reed Switch 에 영향을 줍니다. 액체 수위가 특정 제어 위치에 도달하면 Float 가 자석을 통해 Reed Switch 의 접점을 동작 시킵니다. 3. ON/OFF 신호 생성 자석의 영향으로 Reed Switch 가 ON/OFF 동작을 수행합니다. 이 접점 신호를 통해 측정된 수위 경계면에 따라 제어 장치에 신호를 보내, 수위의 정확한 검출 및 제어가 이루어집니다.

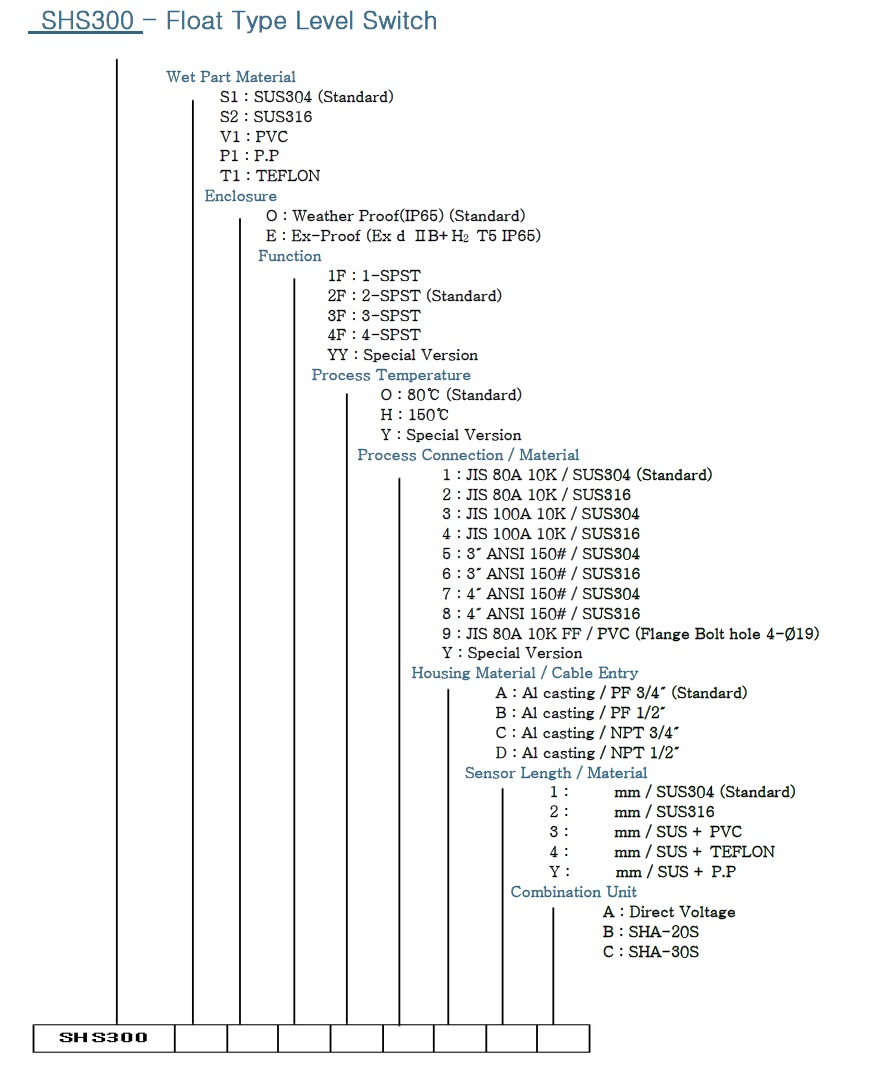

사용 조건에 알맞은 액면 검출기 Model 선정

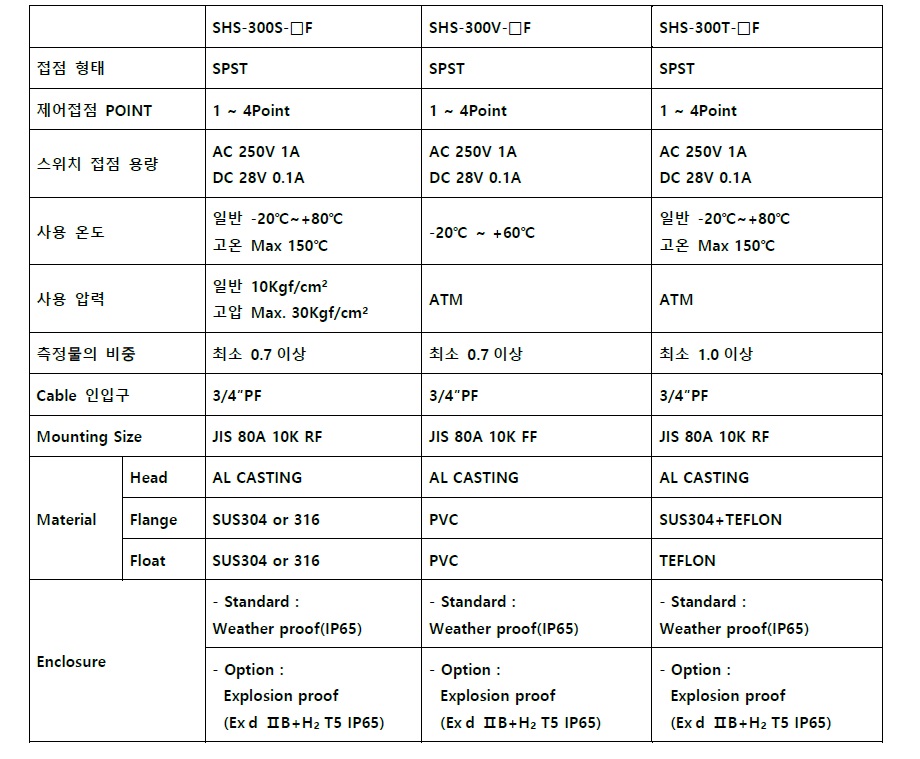

 제품 사양

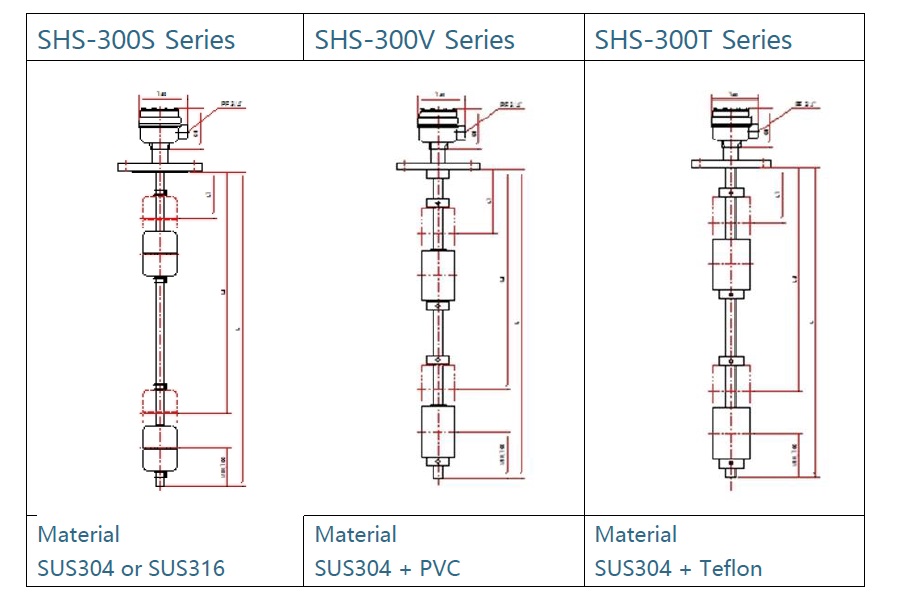

Product Structure
|
