제품:DLF-4P-4S 소형 레벨 스위치

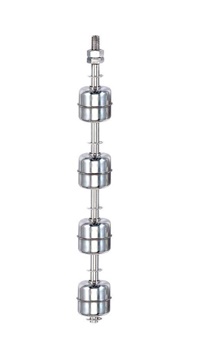

DLF-4P-4S 소형 레벨 스위치
제품 동작
DLF-4P-4S Series Level Switch는 리드 스위치((Dry Reed Switch)와 자석(Magnet)를 이용하여 동작하는 센서입니다.
센서 외부 후루트(Float)는 부력에 의하여 동작되는데 후루트 내의 자석이 리드 시위치를 작동(On/Off)시키므로서
접점 신호가 출력되어 수의 따른 제어 동작을 할 수 있도록 하는 센서 입니다.
DLF - 4P(POINT) - 4S(SUS)는 4개의 후루트(Float)로 각각의 접점(1SPST) 출력을 제어 하는 레벨 스위치 입니다.
사용자의 선택에 따라 최대 4-Point 접점 신호가 출력 되도록 제작 가능 합니다. (Order Spc.)
제품 특징
▶ 수위의 경보, 제어용으로 사용되는 레벨 스위치 입니다.
▶ 초소형, 초경량 센서로 널리 사용하는 레벨 스위치 입니다.
▶ 가격이 저렴 하며 설치가 간편 합니다.
▶ 사용 조건에 맞게 변경(Oreder Spc.) 가능 합니다.
▶ 교류 전원 사용시 보호회로(DLF-SUG)를 설치 필수.
제품 사양
Mounting | PT 1/8" (Vertical Type) |
Operating Temperature | Max. 100℃ |
Max. Pressure | Max. 10 Kgf/㎠ |
Signal Output | Connect (SPST) |
Connect Rat. | 5VDC 0.5A / 220VAC 1A |
Isulation Resistance | 500 MΩ (Min.) |
| |
Dimension | Stem - Ø8 |
| Float - Ø28 |
| |
Material | Stem - SUS304 (Option - SUS316) |
| Float - SUS304 (Option - SUS316) |
| E-ring - SUS304 |
| Wire - AWG 22 1015 (Option - TEFRON) |

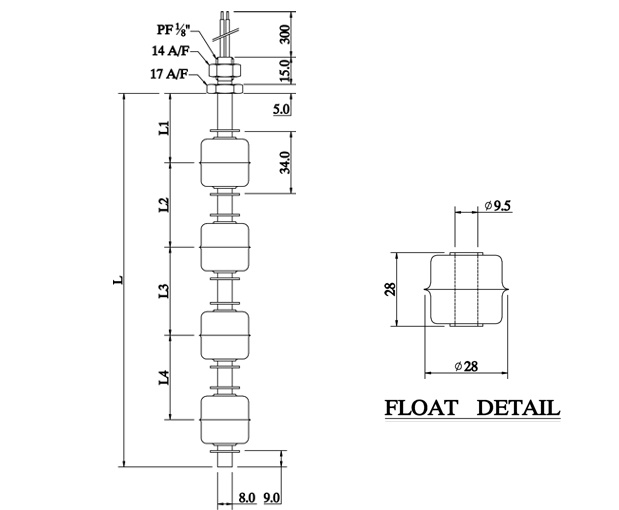

제품 도면
