제품:DLF-4 소형 레벨 스위치
![DLF-4.jpg](http://radarlevel.co.kr/upload_content/20230807163222-bfed9b5178c23ab3ad12de99649191ed.jpg)

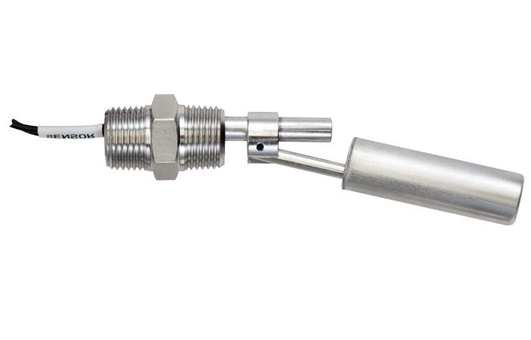

DLF-4 소형 레벨 스위치
제품 동작
DLF-4 Level Switch는 리드 스위치((Dry Reed Switch)와 자석(Magnet)를 이용하여 동작하는 센서입니다.
센서 외부 후루트(Float)는 부력에 의하여 동작되는데 후루트 내의 자석이 리드 시위치를 작동(On/Off)시키므로서
접점 신호가 출력되어 수의 따른 제어 동작을 할 수 있도록 하는 센서 입니다.
제품 특징
▶ 수위의 경보, 제어용으로 사용되는 레벨 스위치 입니다.
▶ 초소형, 초경량 센서로 널리 사용하는 레벨 스위치 입니다.
▶ 가격이 저렴 하며 설치가 간편 합니다.
▶ 재고 상품(Standard Spc.) 입니다.
▶ 교류 전원 사용시 보호회로(DLF-SUG)를 설치 필수.
제품 사양
Mounting | PT 1/2" (Vertical Type) |
Operating Temperature | Max. 80℃ |
Max. Pressure | Max. 10 Kgf/㎠ |
Signal Output | Connect (SPST) |
Connect Rat. | 5VDC 0.5A / 220VAC 1A |
Isulation Resistance | 500 MΩ (Min.) |
| |
Material | Stem - SUS304 (Option - SUS316) |
| Float - SUS304 (Option - SUS316) |
| Wire - AWG 22 1015 (Option - TEFRON) |

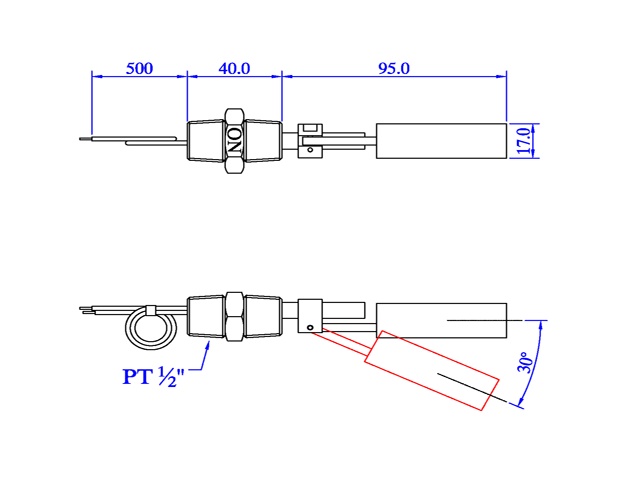

제품 도면
![DLF-4.jpg](http://radarlevel.co.kr/upload_content/20230907103206-4346692b6bf735022fa0b5aef0050385.jpg)
