제품:DLF-503 소형 레벨 스위치
DLF-503 소형 레벨 스위치
제품 동작
DLF-503 Level Switch는 리드 스위치((Dry Reed Switch)와 자석(Magnet)를 이용하여 동작하는 센서입니다.
센서 외부 후루트(Float)는 부력에 의하여 동작되는데 후루트 내의 자석이 리드 시위치를 작동(On/Off)시킴 으로서
접점 신호가 출력되어 수위의 따른 제어 동작을 할 수 있도록 하는 센서 입니다.
제품 특징
▶ 수위의 경보, 제어용으로 사용되는 레벨 스위치 입니다.
▶ 초소형, 초경량 센서로 널리 사용하는 레벨 스위치 입니다.
▶ 가격이 저렴 하며 설치가 간편 합니다.
▶ 재고 상품(Standard Spc.) 입니다.
▶ 교류 전원 사용시 보호회로(DLF-SUG)를 설치 필수.
제품 사양
| Mounting | M10 (Vertical Type) |
| Operating Temperature | A.M.B |
| Max. Pressure | A.T.M |
| Signal Output | Connect (SPST) |
| Connect Rat. | 5VDC 0.5A / 220VAC 1A |
| Isulation Resistance | 500 MΩ (Min.) |
| | |
| Dimension | Stem - Ø7 |
| | Float - Ø25 |
| | |
| Material | Stem - P.P |
| | Float - P.P |
| | E-ring - P.P |
| | Wire - AWG 22 1015 (Option - TEFRON) |

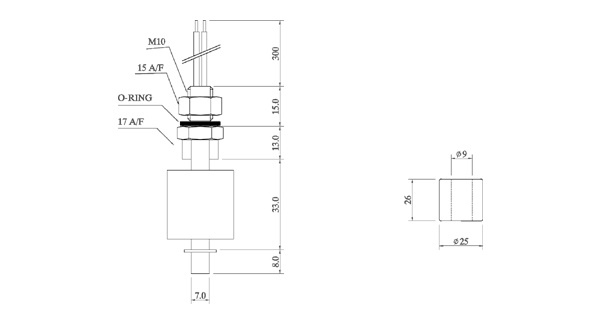

제품 도 면
