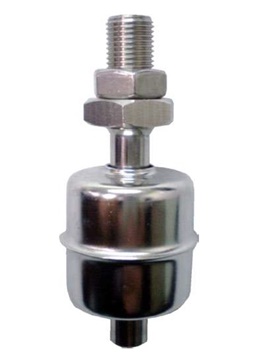

제품:DLF-S 소형 레벨 스위치
DLF-S 소형 레벨 스위치
제품 동작
DLF-S Level Switch는 리드 스위치(Dry Reed Switch)와 자석을 이용하여 동작하는 센서입니다.
센서 외부 후루트(Float)는 부력에 의하여 동작되는데 후루트 내의 자석이 리드 스위치를 작동(On/Off) 시킴으로서 접점 신호가 출력되어 수의 따른 제어 동작을 할 수 있도록 하는 센서입니다.
제품 특징
- · 수위의 경보, 제어용으로 사용되는 레벨 스위치
- · 초소형, 초경량 센서로 널리 사용하는 레벨 스위치
- · 가격이 저렴하며 설치가 간편
- · 재고 상품(Standard Spc.)
- · 교류 전원 사용시 보호회로(DLF-SUG) 설치 필수
제품 사양
| Mounting | PT 1/8" (Vertical Type) |
| Operating Temperature | Max. 100℃ |
| Max. Pressure | Max. 10 Kgf/㎠ |
| Signal Output | Connect (SPST) |
| Connect Rat. | 5VDC 0.5A / 220VAC 1A |
| Isulation Resistance | 500 MΩ (Min.) |
| | |
| Dimension | Stem - Ø8 |
| | Float - Ø28 |
| | |
| Material | Stem - SUS304 (Option - SUS316) |
| | Float - SUS304 (Option - SUS316) |
| | E-ring - SUS304 |
| | Wire - AWG 22 1015 (Option - TEFRON) |

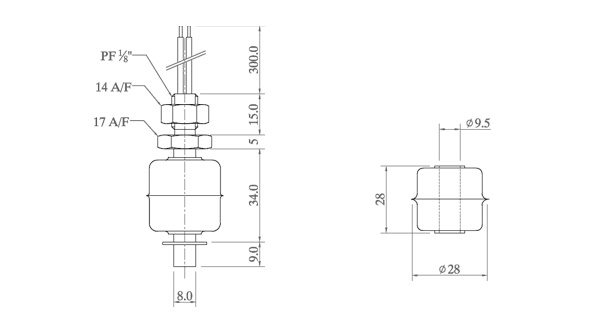

제품 도면
