제품:GTGU 가스 초음파 유량계

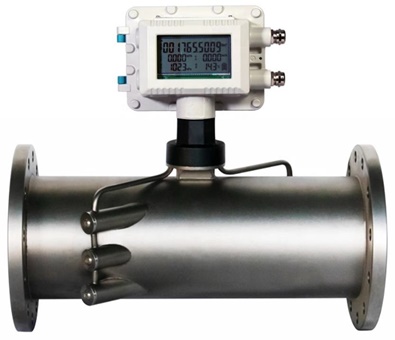

![]() ![]() GTGU 가스 초음파 유량계
1. 제품 소개 GTGU series_Gas 초음파 유량계는 독일의 첨단기술에 의해 생산된다. 모든 핵심 부품은 고신뢰성과 긴 사용 수명을 특징으로 한 오리지널 장비에서 수입된다. 높은 정밀도와 높은 신뢰성을 갖춘 새로운 유형의 정밀 측정기입니다. 도시 가스, 석유, 화학 산업, 전력, 야금 및 기타 산업의 가스 유량 측정에 적용 할 수 있습니다. GTGU series_Gas 초음파 유량계는 고유 한 다중화 이중 채널 (DN25 ~ 80) 및 다중 채널 6 채널(DN100 ~ 200)으로 설계되어 와류 및 비대칭 흐름의 영향을 제거하고, 다중 채널에 중복 백업 채널을 추가하며, 신뢰성을 향상시킵니다. 시스템의국제 표준 ISO CD 17089, 우리 표준 A.G.A를 준수하십시오. Report No.9. 2. 주요 특징 ⚫독일첨단기술로 제작 ⚫멀티플렉스 듀얼 채널 및 6채널 측정 ⚫에디 전류 및 비대칭 흐름 감지 ⚫전기장과 자기장의 적층 차폐, 고소음 내성 ⚫제로 드리프트 자동 보정, 정확도는 환경의 영향을 받지 않음 ⚫측정 정확도 등급 : 1.0 ⚫국제표준 ISO CD 17089에 부합 ⚫표준 A.G.A.를 준수하십시오.보고서 제9호 ⚫초고범위비: 1:600 ⚫울트라-로우 "0" 시작 유량 ⚫계량 범위는 루트 계량기와 터빈 계량기를 포함할 수 있다. ⚫이중 백업 리튬 배터리 전원 공급 장치 ⚫고정밀 온도 및 압력 보정, 부피 보정 ⚫다양한 가스 작동 조건 및 표준 온도와 압력의 지능형 전환 ⚫대용량 스토리지, 1년간 데이터 저장 가능 ⚫지능형 고장 감지, 고장 경보 ⚫유지보수가 필요 없는 청소, 긴 사용 수명 ⚫측정기를 350도 회전시켜 쉽게 읽을 수 있다. ⚫기계식 카운터 추가, 데이터는 절대 손실되지 않는다. 3. 작동 원리 3.1 초음파 유량계의 기본 작동 원리 초음파 유량계는 유량 매체에서 음파 전파 시간과 유량과의 관계를 측정하는 원리에 기초한다. 축 평균 속도(Vm)에 의해 결정된다고 생각된다.

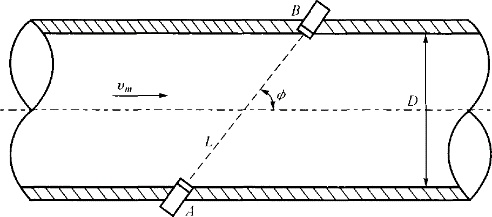

공식에서 : tup : 음파가 유체에서 현재 카운터로 전파하는 시간. tdown : 음파가 전류를 따라 유체에서 전파하는 시간. Cf : 음파가 유체 내에서 이동하는 속도. Vm : 유체의 축 방향 평균 속도; Ø : 채널 각도; ![]() Fig. 1 일반적인 개략도 등식 (1)을 사용하여 유체 흐름 속도의 식을 구할 수 있다. ![]() 복수의 채널의 측정 된 유체 유속 Vi (i = 1,2, ... k); 파이프 라인의 평균 유속 V의 추정값은 수학적 함수 관계를 결합하여 구할 수 있으며, 체적 유량 qv는 식 (3)과 같이 추정 된 값에 유량 면적 A를 곱하여 얻을 수있다.
유형 : k : 채널 수 ![]()
3.2 Echo Response에 근거한 정확한 비행 측정 시간 초음파 유량계의 핵심 기술은 유체 내 음향파의 비행시간을 정확하게 측정하는 것이며,비행시간은 infig. 2와 같이 유체 내 고유 지연 ɛ(불확실성)과 유체 내 비행시간 t0으로 구성된다.
Fig. 2 에코 반응에 기초한 도식도
따라서, 센서와 처리 회로의 불명확 한 고유 지연 ε이 제거되고, 유체 내의 음향 파의 비행 시간 t0가 정확하게 측정된다. 3.3 멀티 플렉스 멀티 채널 초음파 유량계 다중 채널 멀티플렉싱에 의해 설계된 UTG series_Gas 초음파 유량계는 고노이즈 저항, 와류 및 비대칭 흐름 검출 능력, 센서와 처리 회로의 불확실한 고유 지연 제거, 정확한 측정 등의 특성을 가지고 있다.
개별 센서가 손상되더라도 UTG series_Gas 초음파 유량계는 여전히 정상적으로 작동할 수 있어 검출 신뢰성이 크게 향상된다.
3.4 볼륨 보정의 작동 원리 온도, 압력 및 유량 센서로 전송되는 볼륨 보정 다중 채널 신호는 실시간 디스플레이 및 신호 원격전송을 실현하기 위해 가스 방정식에 따라 마이크로 프로세서에 의한 공식 작동으로 대체됩니다. 기체 방정식 :
공식 : V0 : 표준 상태의 부피(m3)

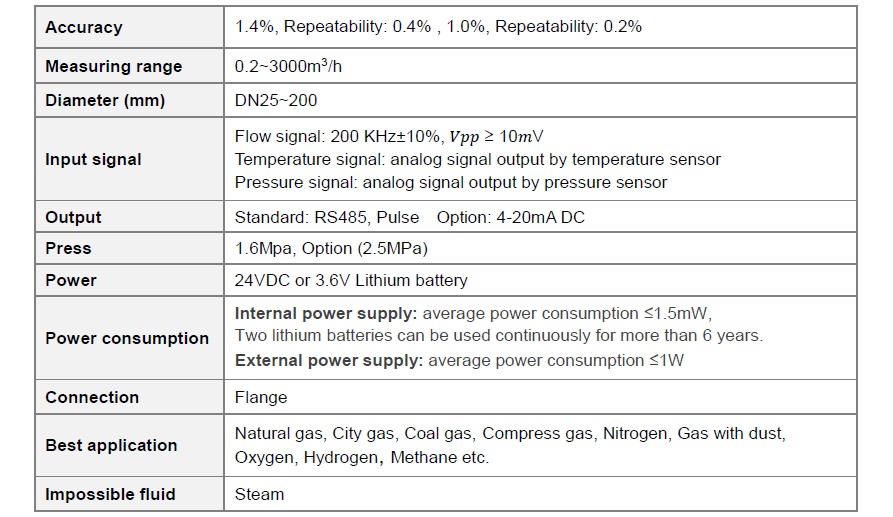

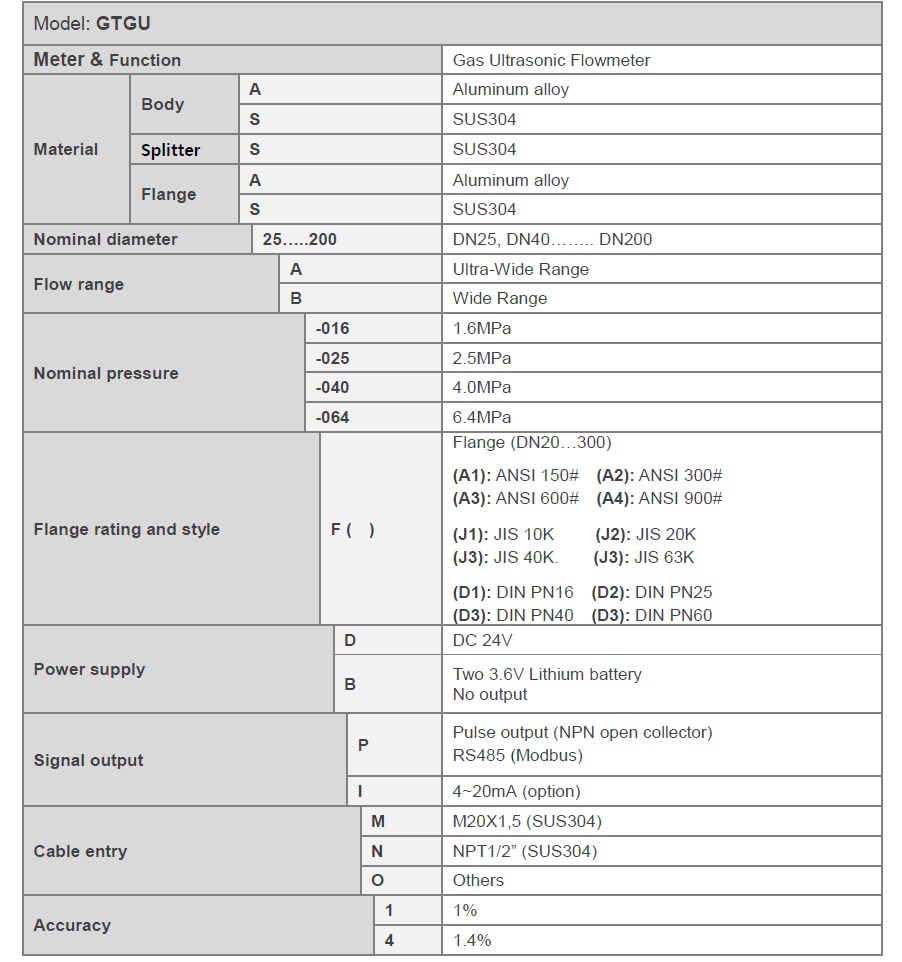

4. 제품 사양 5. 모델 선택
![]()
|
