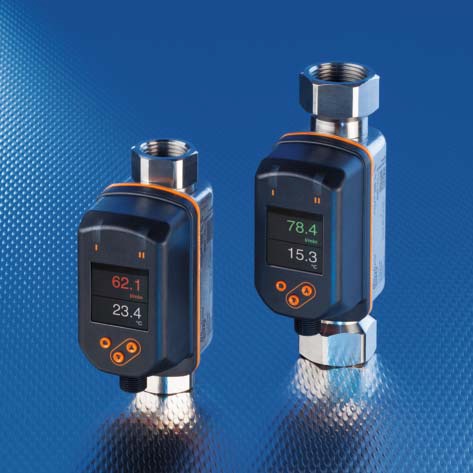

제품:SV Series 볼텍스 유량계
제품 특징 통합된 온도 측정부 전자적으로 회전 가능한 멀티 - 컬러 디스플레이 옵션으로 회전 가능한 G와 R 프로세스 연결 조정가능한 프로세스 값에대한적색 / 녹색 색상변경 전도성 유무에 관계없이 물용으로 사용될수 있읍니다.(증류수) 제품 개요 SV Series 볼텍스 유량계는측정파이프에 통합된 뭉툭한바디 (또는 셰더) 뒤에 흐르는 매체는 속도에 따라 소용돌이 치는 와류를 생성합니다. 소용돌이는 피에조 세라믹 센서에 의해 감지됩니다 알려진 단면의 경우, 와류의 수로부터 관류량이 결정됩니다. vortex (vortex 셰딩) 원리로 알려진이유량 측정원리는, 매체의 압력 및 온도 변동에 거의 무관합니다. 심플한 디자인으로 유량 측정용 센서 의 생산비용의 절감이 가능합니다. 현재 유량 및 온도는 주파수 시그널로서 스위칭 출력 또는 옵션으로 IO Link를 통해표준화된전류 신호 (4...20 mA)로 출력됩니다. 제품 사양 데이터 쉬트

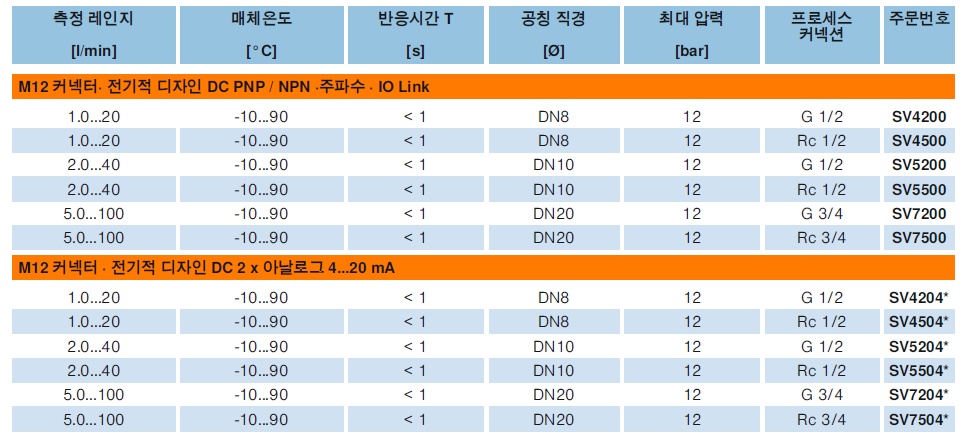

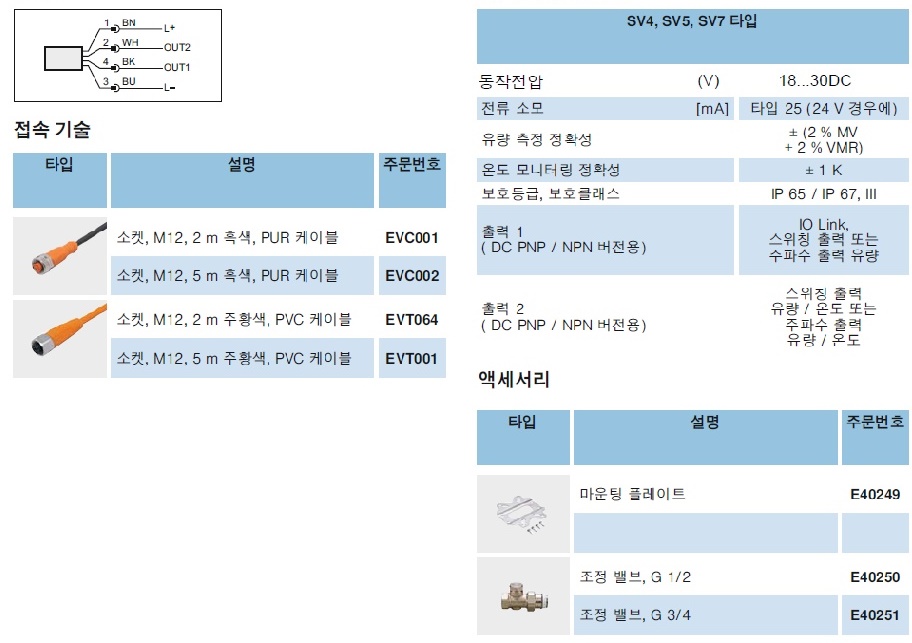

배선도 일반 기술 데이터
![]()
Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 0,5...10 l/분, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 0,5...10 l/min / 0,074...1,474 m/s, 프로세스 커넥션: G ½ Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 0,5...10 l/분, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 0,5...10 l/min / 0,074...1,474 m/s, 프로세스 커넥션: G ½ Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 0,9...15 l/분, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 0,9...15 l/min / 0,133...2,210 m/s, 프로세스 커넥션: G ½ Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 0,9...15 l/분, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 0,9...15 l/min / 0,133...2,210 m/s, 프로세스 커넥션: G ½ Vortex-Durchflusssensor, 측정범위 1...20 l/min -10...90 °C, IO 링크 인터페이스, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 1...20 l/min / 0,06...1,2 m³/h, 세트 포인트: 1,2...20 l/min / 0,07...1,20 m³/h, 프로세스 커넥션: G ½ Vortex-Durchflusssensor, 측정범위 1...20 l/min -10...90 °C, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 1...20 l/min / 0,06...1,2 m³/h, 프로세스 커넥션: G ½ Vortex-Durchflusssensor, 측정범위 1...20 l/min -10...90 °C, IO 링크 인터페이스, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 1...20 l/min / 0,06...1,2 m³/h, 세트 포인트: 1,2...20 l/min / 0,07...1,20 m³/h, 프로세스 커넥션: Rc ½ Vortex-Durchflusssensor, 측정범위 1...20 l/min -10...90 °C, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 1...20 l/min / 0,06...1,2 m³/h, 프로세스 커넥션: Rc ½ Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 1,8...32 l/분, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 1,8...32 l/min / 0,265...4,716 m/s, 프로세스 커넥션: G ¾ Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 1,8...32 l/분, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 1,8...32 l/min / 0,265...4,716 m/s, 프로세스 커넥션: G ¾ Vortex-Durchflusssensor, 측정범위 2...40 l/min -10...90 °C, IO 링크 인터페이스, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 2...40 l/min / 0,12...2,4 m³/h, 세트 포인트: 2,4...40 l/min / 0,14...2,4 m³/h, 프로세스 커넥션: G ½ Vortex-Durchflusssensor, 측정범위 2...40 l/min -10...90 °C, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 2...40 l/min / 0,12...2,4 m³/h, 프로세스 커넥션: G ½ Vortex-Durchflusssensor, 측정범위 2...40 l/min -10...90 °C, IO 링크 인터페이스, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 2...40 l/min / 0,12...2,4 m³/h, 세트 포인트: 2,4...40 l/min / 0,14...2,4 m³/h, 프로세스 커넥션: Rc ½ Vortex-Durchflusssensor, 측정범위 2...40 l/min -10...90 °C, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 2...40 l/min / 0,12...2,4 m³/h, 프로세스 커넥션: Rc ½ Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 3,5...50 l/min, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 3,5...50 l/min / 0,290...4,145 m/s, 프로세스 커넥션: G ¾ Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 3,5...50 l/min, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 3,5...50 l/min / 0,290...4,145 m/s, 프로세스 커넥션: G ¾ Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 5...85 l/min, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 5,0...85 l/min / 0,265...4,509 m/s, 프로세스 커넥션: G1 Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 5...85 l/min, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 5,0...85 l/min / 0,265...4,509 m/s, 프로세스 커넥션: G1 Vortex-Durchflusssensor, 측정범위 5...100 l/min -10...90 °C, IO 링크 인터페이스, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 5...100 l/min / 0,3...6 m³/h, 세트 포인트: 6...100 l/min / 0,36...6 m³/h, 프로세스 커넥션: G ¾ Vortex-Durchflusssensor, 측정범위 5...100 l/min -10...90 °C, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 5...100 l/min / 0,3...6 m³/h, 프로세스 커넥션: G ¾ Vortex-Durchflusssensor, 측정범위 5...100 l/min -10...90 °C, IO 링크 인터페이스, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 5...100 l/min / 0,3...6 m³/h, 세트 포인트: 6...100 l/min / 0,36...6 m³/h, 프로세스 커넥션: Rc ¾ Vortex-Durchflusssensor, 측정범위 5...100 l/min -10...90 °C, IP 65 / IP 67, 주변온도 0...60 °C, M12 커넥터, 측정범위: 5...100 l/min / 0,3...6 m³/h, 프로세스 커넥션: Rc ¾ Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 9...150 l/min, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 9...150 l/min / 0,283...4,709 m/s, 프로세스 커넥션: G 1¼ Vortex-Durchflusssensor, 어댑터를 통하여 파이프라인에 연결 전류감시 측정범위 9...150 l/min, IP 65, 주변온도 -15...85 °C, M12 커넥터, 측정범위: 9...150 l/min / 0,283...4,709 m/s, 프로세스 커넥션: G 1¼ |
