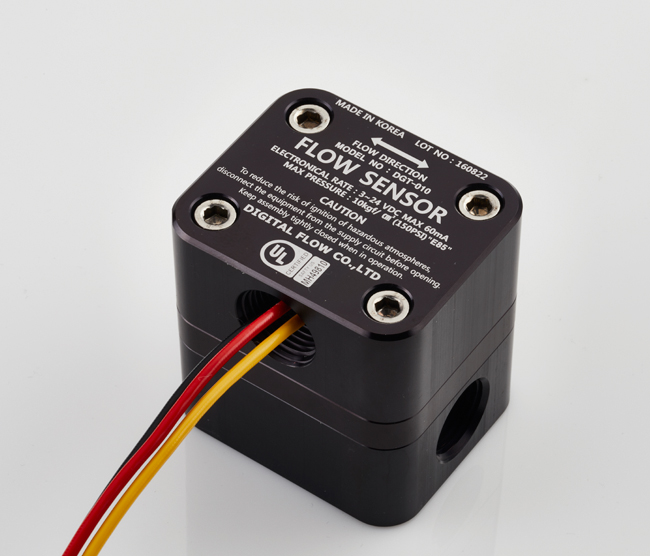

유량센서 DGT-010AI(UL인증)
유량센서 DGT-010AI(UL인증)
유량센서 DGT-010AI(UL인증)
유량센서 DGT-010AI(UL인증)
제품 설명
유량센서 DGT-010AI는 내부의 타원형 기어 2개가 유체의 흐름에 따라 회전하는 양을 통해 유량을 측정하는 용적식 센서입니다. 기어가 1회전 할 때마다 4번의 고정된 체적(기어와 케이스 사이 공간)을 통과시켜, 회전수를 펄스 신호로 변환하여 정밀한 유량을 계산합니다
유량센서 DGT-010AI는 유체가 타원형 기어(Oval Gear) 사이를 통과하며 기어를 회전시킵니다.
유량센서 DGT-010AI는 유체의 압력차에 의해 타원 기어가 맞물려 돌며, 기어와 케이스 사이의 일정한 공간만큼 유체를 다운스트림으로 이송합니다.
유량센서는 기어의 회전수를 센서(픽업 센서)가 감지하여 펄스 신호로 변환, 기어 한 바퀴당 이동한 고정된 유량을 곱하여 전체 유량을 산출합니다.
고점도 유체(오일, 수지 등) 및 맥동이 있는 유량 측정에 매우 정확합니다.
제품 사양
| 모델 | DGT-010AI |
| Measurable fluid | kerosene, Gasoline, diesel, light oil, heavy oil |
정밀도
(standard installation position) | ±0.5% |
| 최대 작동 압력 | 5MPa |
| 유체 및 주변 온도 | -40°C ~ 60°C (Gasoline) |
| 유량 범위 (±1%) | 20 – 700 L/H ( 1 – 11 L/min ) |
| 펄스 단위 | 415 P/L ( 0.00241 L/P ) |
| 전원 전압 | 3 – 24V DC, Max 60mA |
| 출력 신호 | NPN Open Collector |
| 연 결 | NPT 1/2 (Internal Thread) |
| 주요 재질 | Rotor & Casing : Coated Aluminum
O-ring: NBR(Parker N1500-75)
Shaft: 303 stainless steel |
| WIRE | BLACK(-)Ground
RED (+)POWER
YELLOW(-)SIGNAL |
