소형 유량 스위치 V10

소형 유량 스위치 V10

제품 설명

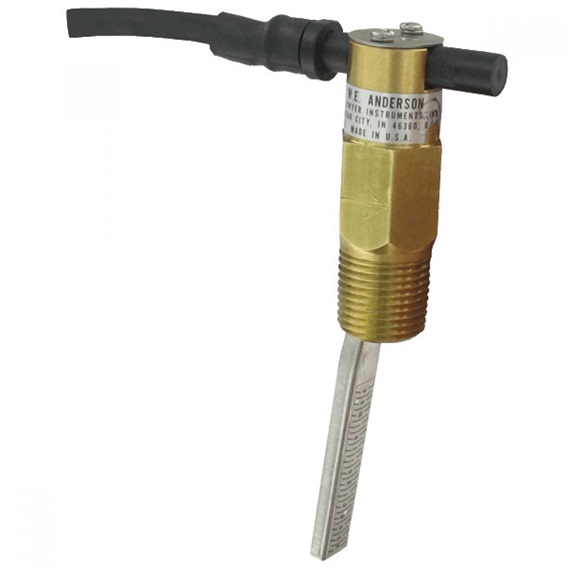

소형 유량 스위치  V10 Flotect 미니 사이즈 유량 스위치 시리즈는 시스템 내 유량의 유무를 경제적이고 안정적으로 모니터링하도록 설계되었습니다. 이 시리즈는 직경 1/2인치에서 2인치까지의 파이프라인에 현장 설치가 가능하며, 황동 또는 303 스테인리스 스틸 재질로 제공됩니다.

FEATURES/BENEFITS

• 자기 작동식 스위칭 설계는 견고하고 밀폐형 리드 스위치로 탁월한 성능을 제공합니다.

• 간단한 현장 스위치 조정을 통해 사용자는 전기 연결 변경 없이 상시 열림(NO) 또는 상시 닫힘(NC)으로 전환할 수 있습니다.

• 스위치 하우징은 공정 매체 외부에 위치하여 공정 흐름을 방해하지 않고 간편하게 스위치를 교체하거나 유지보수할 수 있습니다.

• 황동 또는 연성 주철 리듀싱 티와 단조강 스트레이트 티/부싱 조합에 맞춰 보정된 탈착식 템플릿이 포함된 풀 사이즈 현장 트리밍 가능 스테인리스 스틸 베인

APPLICATIONS

• Proving flow in boilers, hot water heaters, and chillers

• Protects pumps, motors and other equipment against low or no flow

• Automatically starts auxiliary pumps and engines

SPECIFICATIONS

Service: Compatible gases or liquids.

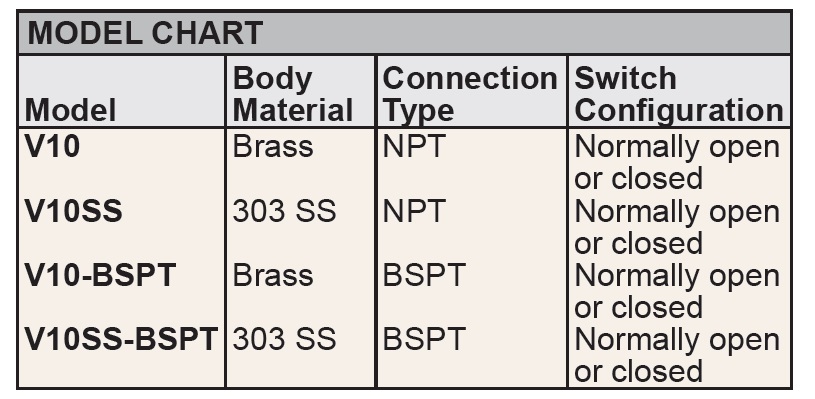

Wetted Materials: Vane: 301 SS; Body: Brass or 303 SS; Pin and magnet: Ceramic 8.

Temperature Limit: 200°F (93°C).

Pressure Limit: Brass body: 1000 psig (69 bar); 303 SS body: 2000 psig (138 bar).

Enclosure Rating: Weatherproof, meets NEMA 4X (IP66).

Switch Type: SPST hermetically sealed reed switch. Field adjustable for normally open or normally closed.

Electrical Rating: 0.5 A @ 120 VAC; 1.5 A @ 24 VDC res.; 0.001 A @ 200 VDC res.

Electrical Connections: 18 AWG, 19˝ (483 mm) long, PVC jacket. Rated 221°F (105°C).

Process Connection: 1/2˝ male NPT or 1/2˝ male BSPT.

Mounting Orientation: Switch can be installed in any position but the actuation/deactuation flow rates are based on horizontal pipe runs and are nominal values.

Set Point Adjustment: Vane is trimmable.

Weight: 5.5 oz (0.16 kg).

Agency Approvals: CE, CSA, UR.

Switch Enclosure: Nylon.
