소형 유량 스위치 V6

소형 유량 스위치 V6

제품 설명

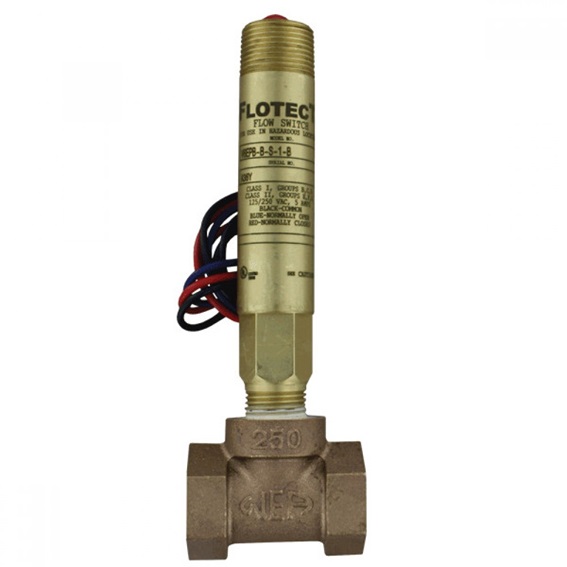

소형 유량 스위치 V6 Flotect 미니 사이즈 유량 스위치 시리즈는 놀라울 정도로 컴팩트하며, 액체, 가스 또는 공기 유량을 모니터링하도록 특별히 설계되었습니다. 전 세계 수천 개의 파이프라인 설비 및 처리 공장에서 오랜 시간 동안 검증된 이 시리즈는 내후성이 뛰어나며,NEMA 4 및 방폭 규격(제품 사양에 제품 목록 포함)을 충족하도록 설계되었습니다.

1/2인치(12.70mm)에서 2인치(50.80mm)까지의 파이프라인에 설치할 수 있는 티 (Tee)가 제공됩니다. 부싱을 추가하면 1/4인치(6.35mm) 및 3/8인치(6.35mm 및 9.53mm) 배관에 쉽게 적용할 수 있습니다.

BENEFITS/FEATURES

• 독보적인 자기 작동 스위칭 설계로 탁월한 성능을 제공합니다.

• 견고한 금속 스위치 본체 내부의 자석을 끌어당기는 자유 회전 베인이 특징이며, 벨로우즈, 스프링 또는 씰 없이 간단한 레버 암을 통해 스냅 스위치를 작동시킵니다.

• 막대 재질로 가공된 누수 방지 본체

• 전기 어셈블리는 설치 상태에서 장치를 분리하지 않고도 쉽게 교체할 수 있으므로 공정을 중단할 필요가 없습니다.

• 교정된 베인이 있는 티형 또는 현장 조정 가능한 트리밍 베인 모델 선택 가능

• 티형을 통한 간단한 파이프 삽입 및 간단한 전기 스위치 연결로 간편하게 설치 가능

• 황동 본체는 1000psig(69bar), 스테인리스 스틸 본체는 2000psig(138bar)의 고압 등급 제공

• 저유량 모델은 현장 조정 가능한 설정값을 제공합니다.

APPLICATIONS

• 펌프, 모터 및 기타 장비를 저유량 또는 무유량으로부터 보호합니다.

• 펌프의 순차적 작동을 제어합니다.

• 보조 펌프 및 엔진을 자동으로 시동합니다.

• 냉각수 흐름이 중단되면 수냉식 엔진, 기계 및 공정을 정지합니다.

• 가열 코일을 통한 공기 흐름이 중단되면 버너를 끕니다.

• 유량에 따라 댐퍼를 제어합니다.

• 비상 샤워기 또는 세안대 사용 시 경보를 울립니다.

SPECIFICATIONS

Service: Gases or liquids compatible with wetted materials.

Wetted Materials: Standard V6 models: Vane: 301 SS; Lower body: brass or 303SS; Magnet: Ceramic; Other: 301, 302 SS; Tee: Brass, iron, forged steel, or 304 SS. V6 low flow models: Lower body: Brass or 303 SS; Tee: Brass or 304 SS; Magnet: Ceramic; O-ring: Buna-N standard, Fluoroelastomer optional; Other: 301, 302 SS.

Temperature Limits: -4 to 220°F (-20 to 105°C) standard, MT high temperature option 400°F (205°C) (MT not UL, CSA, ATEX, IECEx or KC) ATEX Compliant AT, IECEx IEC option and KC (KC option); Ambient temperature: -4 to 167°F (-20 to 75°C); Process temperature: -4 to 220°F (-20 to 105°C).

Pressure Limit: Brass lower body with no tee models 1000 psig (69 bar), 303 SS lower body with no tee models 2000 psig (138 bar). Brass tee models 250 psi (17.2 bar), iron tee models 1000 psi (69 bar), forged and SS tee models 2000 psi (138 bar), low flow models 1450 psi (100 bar).

Enclosure Rating: Weatherproof and Explosion-proof. Listed with UL and CSA for Class I, Groups A, B, C and D; Class II, Groups E, F, and G. (Group A on stainless steel body models only). ATEX 2813 II 2 G Ex db IIC T6 Gb Process Temp ≤75°C Alternate Temperature Class T5 Process Temp ≤90°C, 115°C (T4) Process Temp ≤105°C consult factory. EU-Type Certificate No.: KEMA 04ATEX2128. ATEX Standards: EN 60079-0:2012+A11:2013; EN 60079-1:2014.IECEx Certified: For Ex db IIC T6 Gb Process Temp≤75°C Alternate Temperature Class T5 Process Temp ≤90°C, 115°C (T4) Process Temp≤105°C consult factory.

IECEx Certificate of Conformity: IECEx DEK 11.0039; IECEx Standards: IEC 60079-0:2011; IEC 60079-1:2014;

Korean Certified (KC) for: Ex d IIC T6 Gb Process Temp ≤75°C;

KTL Certificate Number: 12-KB4BO-0091.

Switch Type: SPDT snap switch standard, DPDT snap switch optional. Electrical Rating: UL models: 5 A @125/250 VAC. CSA, ATEX and IECEx models: 5 A @ 125/250 VAC (V~); 5 A res., 3 A ind. @ 30 VDC (V ). MV option: .1 A @ 125 VAC (V~). MT option: 5 A @125/250 VAC (V~). [MT option not UL, CSA, ATEX or IECEx].

Electrical Connections: UL models: 18 AWG, 18˝ (457.20 mm) long. ATEX/CSA / IECEx models: Terminal block. Upper Body: Brass or 303 SS.

Conduit Connections: 3/4˝ (19.05 mm) male NPT standard, 3/4˝ (19.05 mm) female NPT or M25 with BSPT option on junction box models.

Process Connection: 1/2˝ (12.70 mm) male NPT or 1/2˝ (12.70 mm) male BSPT on models without a tee.

Mounting Orientation: Switch can be installed in any position but the actuation/ deactuation flow rates in the charts are based on horizontal pipe runs and are nominal values.

Set Point Adjustment: Standard V6 models none. Without tee models vane is trimmable. Low flow models are field adjustable in the range shown. See set point chartsu.

Weight: 2 to 6 lb (.9 to 2.7 kg) depending on construction. Options not Shown: Custom calibration, bushings, PVC tee, reinforced vane,

DPDT relays.

Agency Approvals: ATEX, CE, CSA, IECEx, KTL, UL.
