V4 유량 스위치

V4 유량 스위치

제품 소개

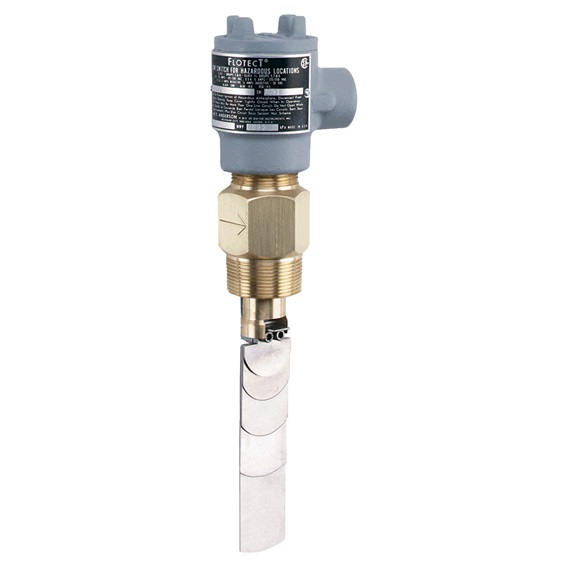

V4 플로텍트(Flotect ) 베인 작동식 유량 스위치는 견고하고 신뢰할 수 있으며, 유량 감소 또는 손실로 인한 장비 및 파이프라인 시스템 손상을 자동으로 보호하는 데 이상적입니다.

전 세계 수천 개의 파이프라인 설비 및 처리 공장에서 오랜 시간 동안 검증 된 이 시리즈는 내후성이 뛰어나며, NEMA 4 및 방폭(제품 사양에 목록 포함)을 충족 하도록 설계되었습니다. 이 시리즈는 1-1/2인치(38.10mm) 이상의 배관에 사용할 수 있습니다.

FEATURES/BENEFITS

• 독보적인 자기 작동 스위칭 설계로 탁월한 성능을 제공합니다.

• 견고한 금속 스위치 본체 내부의 자석을 끌어당기는 자유 회전 베인이 특

징이며, 벨로우즈, 스프링 또는 씰 없이 간단한 레버 암을 통해 스냅 스위치를 작동시킵니다.

• 막대 재질로 가공된 누수 방지 본체

• 전기 어셈블리는 설치 상태에서 장치를 분리하지 않고도 쉽게 교체할 수 있으므로 공정을 중단할 필요가 없습니다.

• 쓰레드릿, 티 또는 플랜지를 사용하여 파이프라인에 직접 간편하게 설치 합니다(적용 도면 참조).

• 황동 본체는 1000psig(69bar), 316 SS 본체는 2000psig(138bar)의 고압 등급을 제공합니다.

• 적용 분야에 맞게 교정된 맞춤형 베인인 모델 V4 또는 현장 조정 가능한 다층 베인인 모델 V4-2-U(설정값 차트 참조)를 선택할 수 있습니다.

APPLICATIONS

• 펌프, 모터 및 기타 장비를 저유량 또는 무유량으로부터 보호합니다.

• 펌프의 순차적 작동을 제어합니다.

• 보조 펌프 및 엔진을 자동으로 시동합니다.

• 냉각수 흐름이 중단되면 수냉식 엔진, 기계 및 공정을 정지합니다.

• 가열 코일을 통한 공기 흐름이 차단되면 버너를 정지합니다.

 • 유량에 따라 댐퍼를 제어합니다.

SPECIFICATIONS

Service: Gases or liquids compatible with wetted materials.

Wetted Materials: Vane: 316 SS;

Body: Brass or 316 SS standard;

Magnet keeper: 430 SS standard, 316 SS

optional; Options: Other materials also available, consult factory (e.g. PVC,hastelloy, nickel, monel, titanium).

Temperature Limit: -4 to 275°F (-20 to135°C) standard, MT high temperature option 400°F (205°C) [MT option not UL,CSA, ATEX or IECEx] ATEX and IECEx options, ambient temperature -4 to 163°F(-20 to 73°C); Process temperature -4 to 163°F (-20 to 73°C).

Pressure Limit: Brass body 1000psig (69 bar), 316 SS body 2000 psig(138 bar), optional 5000 psig (345 bar)available with 316 SS body and SPDT

switch only.

Enclosure Rating: Weatherproof and Explosion-proof. **Listed with UL and CSA for Class I, Groups C and D; ClassII, Groups E, F, and G.ATEX 2813 II 2 G Ex db IIB T6Gb -20°C≤Tamb≤73°C.-20°C≤Process Temp≤73°C.

EU-Type Certificate No.: KEMA 03 ATEX2383.

ATEX Standards: EN 60079-0:2012+A11:2013; EN 60079-1:2014.

IECEx Certified: For Ex db IIB T6 Gb -20°C≤Tamb≤73°C. -20°C≤Process Temp≤73°C.
