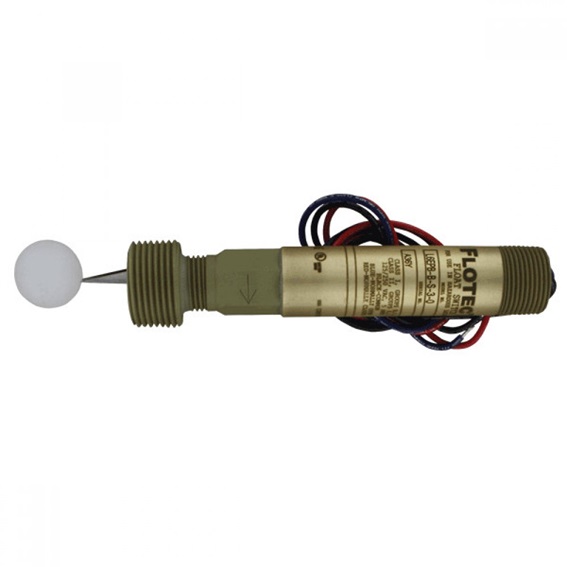

L6 액체 레벨 스위치

L6 액체 레벨 스위치

제품 설명

L6 플로텍트(Flotect ) 시리즈 액체 레벨 스위치는 견고하고 안정적인 플로트 스위치

로, 탱크 수위를 자동으로 표시합니다. 303 스테인리스 스틸 또는 황동 본체와 구형 또

는 원통형 플로트 옵션이 제공됩니다.

FEATURES/BENEFITS

• 수년간 문제없이 사용할 수 있도록 컴팩트한 디자인

• 기계적 연결 없이 간단하고 안정적인 작동

• 본체 내부에서 회전하는 플로트 레버는 공정 유체가 플로트를 변위시키면 움직이

고, 플로트 레버 반대쪽 끝의 자석은 스위치 하우징에 있는 스위치 작동 레버의 두

번째 자석을 제어합니다.

• 바 스톡에서 가공된 누수 방지 하부 본체

• 외부 플로트 챔버 역할을 하는 측면 벽 또는 직접 티 장착 옵션 제공

• 까다로운 실외 어플리케이션을 위한 방수 및 방폭 본체

• 설비에서 장치를 분리하지 않고도 전기 어셈블리를 쉽게 교체할 수 있으므로 공정

을 중단할 필요가 없습니다.

• 12mm(1/2인치) 미만의 레벨 변화에도 민감합니다.

APPLICATIONS

• Direct pump control for maintaining level

• Automatic tank dump operations

• Level control

• Valve control

• Level alarm in sumps, scrubber systems, hydro-pneumatic tanks,boilers, and water/wastewater treatment processes

SPECIFICATIONS

Service: Liquids compatible with wetted materials.

Wetted Materials: Float: Solid polypropylene or 304 SS; Lower body: Brass or 303

SS; Magnet: Ceramic; External float chamber (tee): Matches lower body choice of

brass or 303 SS; Other: Lever arm, spring, pin, etc.: 301 SS.

Temperature Limit: -4 to 220°F (-20 to 105°C) Standard, MT high temperature

option 400°F (205°C)(MT not UL, CSA, ATEX, IECEx and KC). ATEX compliant AT,

IECEx IEC and KC option ambient temperature -4 to 167°F (-20 to 75°C) process

temperature: -4 to 220°F (-20 to 105°C).

Pressure Limits: See model chart.

Enclosure Rating: Weatherproof and explosion-proof. Listed with UL and CSA for

Class I, Groups A, B, C and D; Class II, Groups E, F, and G. (Group A on SS body

models only).

ATEX 2813 II 2 G Ex db IIC T6 Gb Process Temp≤75°C.

EU-Type Certificate No.: KEMA 04ATEX2128.

ATEX Standards: EN 60079-0:2012+A11:2013; EN 60079-1:2014.

IECEx Certified: For Ex d IIC T6 Gb Process Temp≤ 75°C.

IECEx Certificate of Conformity: IECEx DEK II.0039.

IECEx Standards: IEC 60079-0:2011; IEC 60079-1:2014.

Korean Certified (KC) for Ex db IIC T6 Gb Process Temp≤75°C.

KTL Certificate Number: 12-KB4BO-0091.

Switch Type: SPDT snap switch standard, DPDT snap switch optional.

Electrical Rating: UL models: 5 A @ 125/250 VAC (V~). CSA, ATEX and IECEx

models: 5 A @ 125/250 VAC (V~); 5 A res., 3 A ind. @ 30 VDC (V ). MV option:

.1 A @ 125 VAC (V~). MT option: 5 A @125/250 VAC (V~). [MT option not UL, CSA,

ATEX or IECEx].

Electrical Connections: UL models: 12-KB4BO-0091 18 AWG, 18˝ (457.20 mm)

long. ATEX/CSA/IECEx models: Terminal block.

Upper Body: Brass or 303 SS.

Conduit Connection: 3/4˝ (19.05 mm) male NPT standard, 3/4˝ (19.05) female

NPT or M25 with BSPT option on junction box models.

Process Connection: 1˝ (25.40 mm) male NPT or 1˝ (25.40 mm) male BSPT on

models without external float chamber, 1˝ (25.40 mm) female NPT or 1˝ (25.40 mm)

female BSPT on models with external float chamber.

Mounting Orientation: Horizontal with index arrow pointing down.

Specific Gravity: See chart.

Weight: Approximately 1 lb (.5 kg) without external float chamber, 1.75 lb (.8 kg)

with external float chamber.

Agency Approvals: ATEX, CE, CSA, IECEx, KTL, UL.
