플로트 레벨 스위치 L4

플로트 레벨 스위치 L4

제품 설명

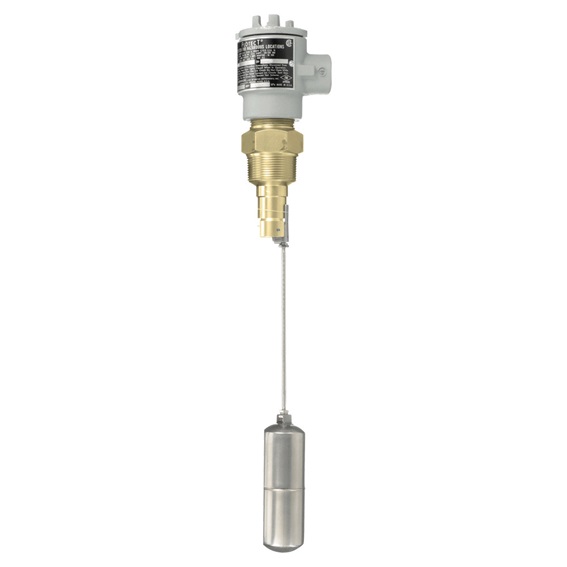

플로트 레벨 스위치 L4는 탱크 수위를 자동으로 표시하는 견고하고 안정적인 플로트 스위치입니다.

FEATURES/BENEFITS

• 보적인 자기 작동 스위칭 디자인으로 탁월한 성능 제공

• 벨로우즈, 스프링 또는 씰 고장 없음

• 자유롭게 회전하는 플로트가 견고한 금속 스위치 본체 내부의 자석을 끌어당겨 간단한 레버 암을 통해 스냅 스위치를 작동시킵니다.

• 플로트 암 힌지 디자인으로 암 각도를 제한하여 수직 걸림 현상을 방지합니다.

APPLICATIONS

• 수위 유지를 위한 직접 펌프 제어

• 자동 탱크 배출 작동

• 수위 제어

• 밸브 제어

• 집수조, 스크러버 시스템, 수압식 탱크, 보일러 및 폐수 처리 공정의 수위 경보

SPECIFICATIONS

Service: Liquids compatible with wetted materials.

Wetted Materials: Float and Rod: 316 SS; Body: Brass or 316 SS standard;

Magnet Keeper: 430 SS standard, 316 SS or nickel optional.

Temperature Limits: 4 to 275°F (-20 to 135°C) standard, MT high temperature option 400°F (205°C) [MT option not UL, CSA, ATEX or IECEx]. ATEX and IECEx

options: Ambient temperature -4 to 163°F (-20 to 73°C); Process temperature -4 to 163°F (-20 to 73°C).

Pressure Limit: Brass body 1000 psig (69 bar), 316 SS body 2000 psig (138 bar).Standard float rated 100 psig (6.9 bar). For other floats, see options.

Enclosure Rating: Weatherproof and Explosion-proof. **Listed with UL and CSA for Class I, Groups C and D; Class II, Groups E, F, and G.

ATEX 2813 II 2 G Ex db IIB T6 Gb -20°C≤Tamb≤73°C.

-20°C≤Process Temp≤73°C. EU-Type Certificate No.: KEMA 03 ATEX 2383.

ATEX Standards: EN 60079-0:2012+A11:2013.

IECEx Certified: For Ex db IIB T6 Gb -20°C≤Tamb≤73°C. -20°C≤Process Temp≤73°C.

IECEx Certificate of Conformity: IECEx DEK 11.0071.

IECEx Standards: IEC 60079-0:2011; IEC 60079-1:2014.

Switch Type: SPDT snap switch standard, DPDT snap switch optional.

Electrical Rating: UL, FM, ATEX and IECEx models: 10 A @ 125/250 VAC (V~).

CSA models: 5 A @ 125/250 VAC (V~); 5 A res., 3 A ind. @ 30 VDC (V ). MV

option: 1 A @ 125 VAC (V~); 1 A res., .5 A ind. @ 30 VDC (V ). MT option: 5 A @ 125/250 VAC (V~). [MT and MV option not UL, CSA, FM, ATEX or IECEx].

Electrical Connections: UL and CSA models: 16 AWG, 6˝ (152 mm) long.

ATEX and IECEx unit: terminal block.

Conduit Connection: 3/4˝ (19.05 mm) female NPT standard or M25 with -BSPT option.

Process Connection: 1-1/2˝ (38.10 mm) male NPT or 1-1/2˝ (38.10 mm) male BSPT standard, 2-1/2˝ (63.50 mm) male NPT or 2-1/2˝ (63.50 mm) male BSPT standard optional floats.

Mounting Orientation: Horizontal installation standard, optional vertical top mount.

Dead Band: 3/4˝ (19 mm) for standard float.

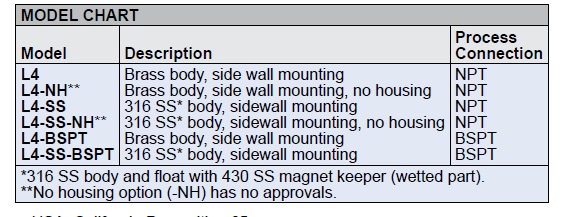

Specific Gravity: 0.7 minimum with standard float. For other floats see model chart.

Weight: 4 lb 9 oz (2.07 kg).

Agency Approvals: ATEX, CE, CSA, FM, IECEx, UL**.
