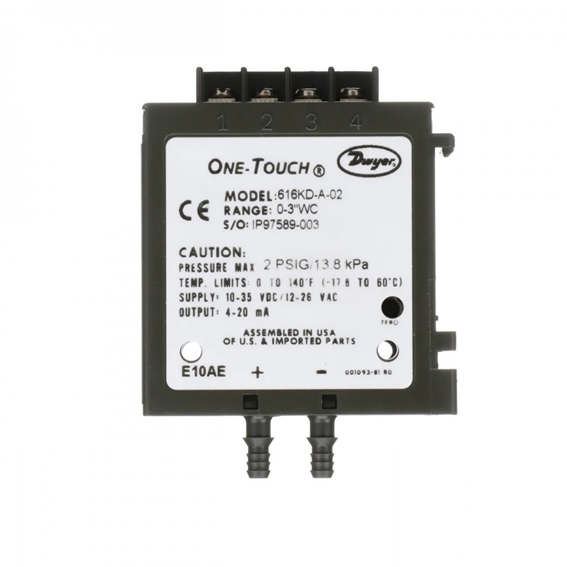

차압 트랜스미터 616KD

차압 트랜스미터 616KD

제품 설명

차압 트랜스미터 616KD One-Touch® 디지털 푸시 버튼 교정 기술을 탑재한 616KD 시리즈 차압 트랜스미터는 ±0.25%, ±1% 또는 ±2% 정확도를 제공하며, 간편성을 고려하여 설계되어 설치 및 유지보수 전문가에게 이상적인 선택입니다. 이 계측기는 대부분의 트랜스미터에서 흔히 볼 수 있는 번거로운 턴팟(Turn Pot)을 간소화할 뿐만 아니라 교정 중 계측기를 스팬 (Span)할 필요성을 완전히 없애줍니다. 단일 디지털 푸시 버튼 하나로 ZERO(영점)와 SPAN(스팬)이 모두 정확하게 교정되므로 다른 작업이 필요하지 않습니다. 추가적인 기준 압력 소스나 별도의 교정 장치가 필요하지 않습니다.

BENEFITS/FEATURES

• 간단한 교정 푸시 버튼으로 영점 및 스팬을 설정하여 설치 시간과 서비스 수명 주기를 단축합니다.

• 공간, 간편성, 그리고 가치가 중요한 OEM 애플리케이션에 적합한 비용 효율적이고 컴팩트한 장치입니다.

• 다양한 애플리케이션에 적합한 범위 및 정확도를 제공하여 구성 요소를 최소화하고 설계 표준화를 지원합니다.

• 옵션인 1/8˝ NPT 공정 연결을 통해 금속 바브 피팅 또는 금속 튜빙용 압축 피팅과 함께 사용할 수 있습니다.

• UL 표준 2043을 충족하는 플레넘 등급 장치

APPLICATIONS

• Air handlers

• Variable air volume

• Duct pressure

• Filter monitoring

SPECIFICATIONS

Service: Air and non-combustible, compatible gases.

Wetted Materials: Consult factory.

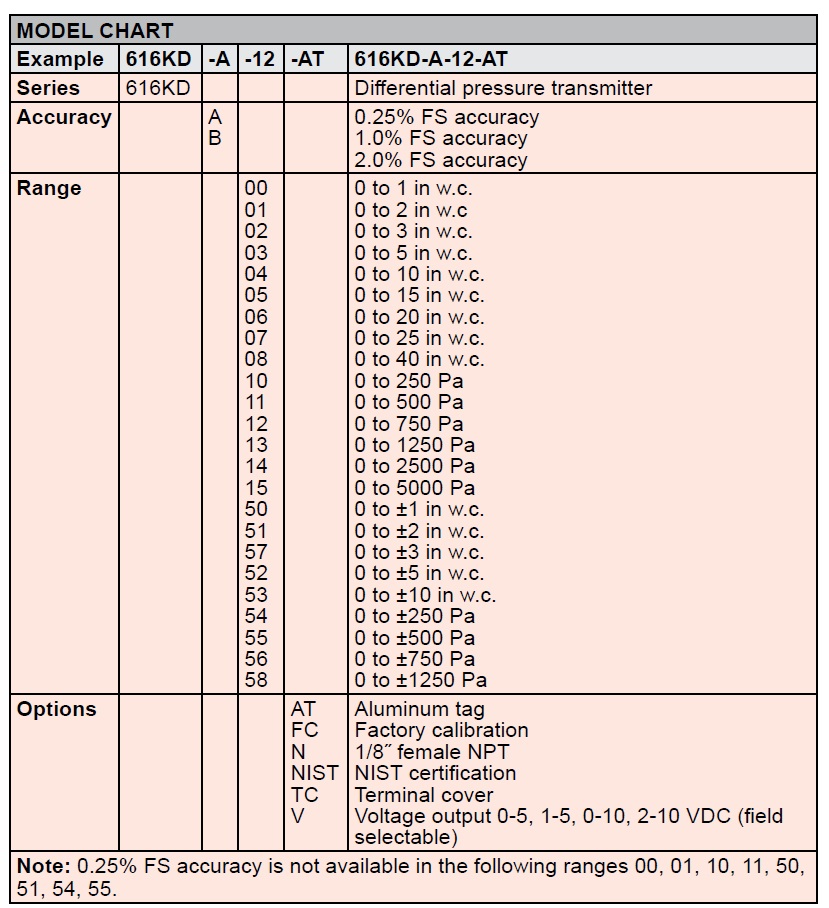

Accuracy: 616KD-A: ±0.25% FS; 616KD-B: ±1% FS, 616KD: ±2% FS.

Stability: ±1% FS/year.

Temperature Limits: 0 to 140°F (-17.8 to 60°C).

Compensated Temperature Range: 20 to 122°F (-6.67 to 50°C).

Pressure Limits: 2 psig (ranges 5 in w.c. or lower); 5 psig (ranges 10 to 40 in w.c.).

Thermal Effect: 616KD-A: ±0.02% FS/°F; 616KD-B: ±0.04% FS/°F; 616KD: ±0.06% FS/°F, includes zero and span.

Power Requirements: 4-20 mA output: 10-35 VDC (2-wire) or 12-26 VAC (4-wire); 5 V output: 10-35 VDC (3-wire) or 12-26 VAC (4-wire); 10 V output: 13-35 VDC (3-wire) or 12-26 VAC (4-wire) for 616KD A and B. 16-36 VDC (2-wire or 3-wire): 20-28 VAC (3-wire) for 616KD.

Output Signal: 4-20 mA or option with field selectable 0-10, 0-5, 2-10, 1-5 V.

Zero and Span Adjustments: Push button.

Loop Resistance: 4-20 mA output (DC): 0 to 1250 Ω max. Rmax = 50 (VpsDC -10)Ω; 4-20 mA output (AC): 0 to 1200 Ω max. Rmax = 50 (1.4 VpsAC -12) Ω; Voltage

output: 5K Ω minimum.

Current Consumption: 24 mA max for 616KD A and B. 21 mA max for 616KD.

Electrical Connections: Screw-type terminal block.

Process Connections: Barbed, dual size to fit 1/8˝ and 3/16˝ (3 mm and 5 mm) ID rubber or vinyl tubing.

Enclosure Rating: NEMA 1 (IP20).

Mounting Orientation: Vertical with pressure connections pointing down.

Weight: 1.8 oz (51 g).

Agency Approvals: CE, UL standard 2043.
