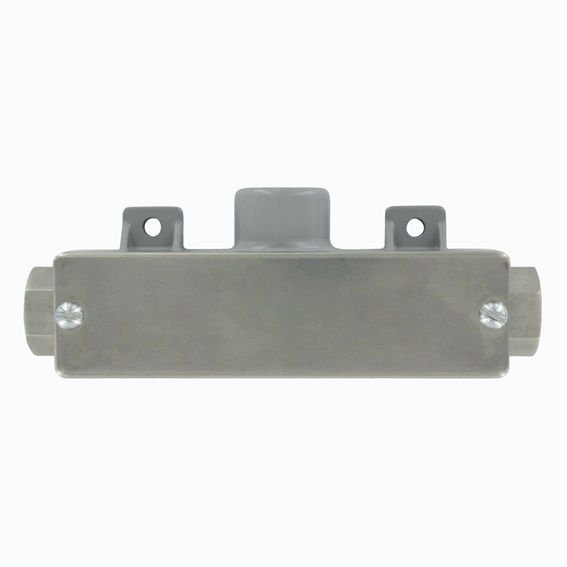

습식 차압 트랜스미터 629C

습식 차압 트랜스미터 629C

제품 설명

습식 차압 트랜스미터 629C 시리즈 습식/습식 차압 트랜스미터는 공기 및 호환 가스와 액체의 차압을 0.5% 정확도로 모니터링합니다. 이중 압력 센서를 사용하여 압력 변화를 표준 4-20mA 출력신호 또는 현장 선택 전압으로 변환합니다. 내부 공간이 작고 움직이는 부품이 최소화 되어 탁월한 응답성과 신뢰성을 제공합니다.

단자대와 영점 조정 버튼은 상단 덮개 아래에서 쉽게 접근할 수 있습니다. 629C 시리즈 차압 트랜스미터는 NEMA 4X(IP66) 구조를 충족하도록 설계되었습니다.

FEATURES/BENEFITS

• DC 또는 AC 전원 공급 - 가장 쉽게 구할 수 있는 전원을 활용하여 설치 비용을 절감 합니다.

• LCD(옵션)는 별도의 전원 공급 장치가 필요하지 않아 설치 비용을 절감합니다.

• 전압 범위 선택 가능 - 모니터링 및 제어에 사용되는 프로세스/HVAC 컨트롤러의 설계 또는 입력 변경에 대한 유연한 선택 제공

• 푸시 버튼 제로(트림팟 대비) - 더욱 간편한 제로 조정으로 설치 및 교정이 간편해져 설치 시간과 작업자 오류 발생 가능성이 줄어듭니다.

• LCD 표시기(옵션)는 현장 상태를 제공하여 작동 상태를 파악합니다.

• 원격 센서 옵션은 설치 인력 및 자재를 절감합니다.

APPLICATIONS

• Flow elements

• Heat exchangers

• Filters

• Coils

• Chiller

• Pumps

SPECIFICATIONS

Service: Compatible gases and liquids.

Wetted Materials: Without valve: 316,316L SS. Additional wetted parts with valve option: Buna-N, silicone grease,PTFE, brass 360,copper, and reinforced copolymer.

Accuracy: ±0.5% FS (includes linearity,hysteresis & repeatability).

Stability: ±1% FS/year.

Temperature Limits: 0 to 200°F (-18 to93°C).Compensated Temperature Limits: 0 to 175°F (-18 to 79°C).

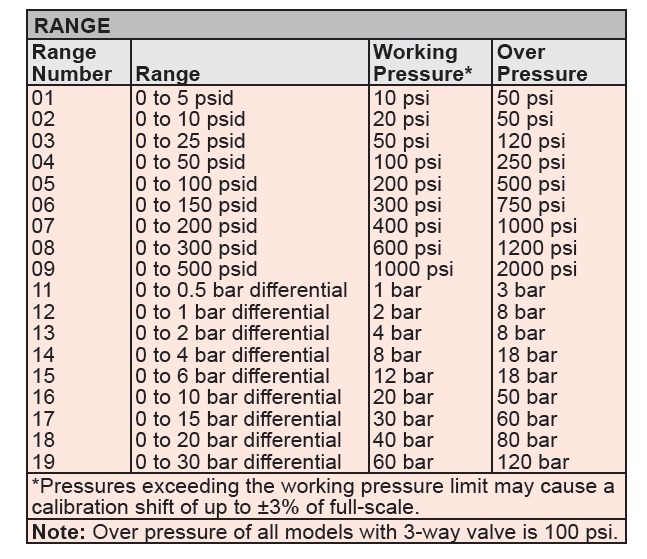

Pressure Limits: See Table 1.

Thermal Effects: Avg 0.04%/°F (0.072%/°C) (includes zero and span).

Power Requirements: 2-wire: 10-35 VDC; 3-wire: 13-35 VDC or isolated 16-33 VAC (reverse polarity protected).

Output Signal: 2-wire: 4-20 mA; 3-wire: Field selectable 0-5, 1-5, 0-10, or 2-10 VDC.

Zero and Units: Push-buttons inside conduit enclosure.

Response Time: 400 msec.

Loop Resistance: Current output: 0 to 1250 Ω (max), Rmax = 50(Vps-10); Voltage output: Minimum load resistance = 5 kΩ.

Current Consumption: 28 mA (max).

Electrical Connections: Removable terminal block; 1/2˝ female NPT conduit.

Process Connections: 1/4˝ female or male NPT.

Display: Optional 4-1/2 digit LCD field attachable display.

Enclosure Rating: Designed to meet NEMA 4X.

Mounting Orientation: Not position sensitive.

Weight: 629C-XX-CH: 10.1 oz (286 g);629C-XX-R2-P1-E5-XX: 2.3 lbs (1.04kg); 629C-XX-R6-P1-E5-XX: 4.55 lbs (2.06 kg).

Agency Approvals: CE.
