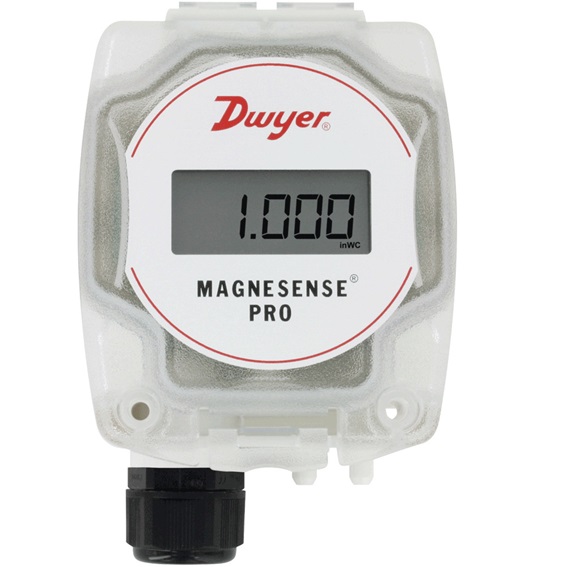

MSX Pro 차압 트랜스미터

MSX Pro 차압 트랜스미터

제품 개요

MSX Pro Magnesense 차압 트랜스미터는 혁신적인 글로벌 제품 설계로 엄격한 산업표준을 충족하는 전문 차압 트랜스미터입니다.

이 장치는 당사의 오리지널 MS2 Magnesense II 트랜스미터의 다재다능함과 더불어 중요한 건물 성능 응용 분야에서탁월한 안정성을 제공합니다.

MSX Pro는 원하는 구성을 제공하여 주문 절차를 간소화하고 제품 설정 시간을 단축합니다. 장치당 Pa, mm w.c., in w.c.의 압력 범위를 제공

합니다.

모든 압력 범위는 단방향 또는 양방향 모드로 구성하여 총 32가지 범위를 제공합니다.

MSX Pro 트랜스미터는 트랜스미터에서 제곱근을 추출하여 선형 압력 출력 또는 선형 속도 출력을 제공할 수 있습니다. 유량 계산을 위한 제곱근 기능을 확장하기 위해 추가 매개변수가 포함되었습니다. 이중 전압 및 밀리암페어 출력 신호를 사용하여 제어 및 장비 출력 신호를 검증할 수 있습니다.

BENEFITS/FEATURES

• 플립형 뚜껑 하우징을 통해 장치 배선에 쉽게 접근할 수 있습니다.

• PCB 아래의 전자 부품을 보호하는 혁신적인 디자인으로 설치 중 장치 손상을 방지 합니다.

• 변조 방지 커버로 보안 및 보호 기능을 강화했습니다.

• 포함된 방수 케이블 글랜드 피팅으로 케이블 배출 지점 근처의 액체 및 습기로부터 보호합니다.

• 포함된 공구가 필요 없는 단자대를 통해 빠르고 간편하게 배선하여 설치 시간을 단축합니다.

• UL94 V-0 및 플레넘 등급을 통해 도시 및 건축 법규를 충족해야 하는 다양한 애플리케이션에 안전성을 더합니다.

• 정밀한 정확도를 통해 중요한 환경에서 엄격한 측정 및 제어를 지원합니다.

APPLICATIONS

• 중요 환경을 위한 고성능 빌딩 애플리케이션

• 공기 처리 장치의 필터 모니터링

• 제약/반도체 클린룸의 빌딩 압력

• 상업용 및 특수 건물의 덕트 정압

• VAV 시스템의 공기 속도/유량

SPECIFICATIONS

Service: Air and non-combustible,compatible gases.

Wetted Materials: Consult factory.

Accuracy: ±0.5% FSO for all ranges except unidirectional .5 in. @ ±1% FSO.

Stability: ±1% FSO/year.

Temperature Limits: -4 to 158°F (-20 to 70°C).

Pressure Limits: Ranges 0 and 1: 3.6 psi max operation, 6 psi burst; Ranges 2 and 3: 6 psi max operation, 6 psi burst.

Power Requirements: 10-36 VDC (2-wire), 17-36 VDC or isolated 21.6-33 VAC (3-wire).

Output Signals: 4-20 mA (2-wire); 0-10V or 0-5 V selectable (3-wire).

Response Time: Instantaneous (default)or 3 s (selectable).

Zero and Span Adjustments: Digital push-button.

Loop Resistance: Current output: 0-1250 Ω max; Voltage output: min. load resistance 1 kΩ.

Current Consumption: 21 mA max continuous.

Electrical Connections: 4-wire removable European style terminal block for 16 to 26 AWG.

Electrical Entry: 1/2˝ NPS thread. Cable gland included.

Display (optional): 4 digit LCD.

Process Connections: 1/8˝, 3/16˝, 1/4˝,5 mm, and 6 mm ID flexible tubing.

Enclosure Rating: NEMA 4X (IP66), UL2043 (Plenum), UL94 V-0.

Mounting Orientation: Pressure sensor measurement unaffected by orientation.

Weight: 8.0 oz (230 g).

Agency Approvals: CE.
