MS 차압 트랜스미터

MS 차압 트랜스미터

제품 개요

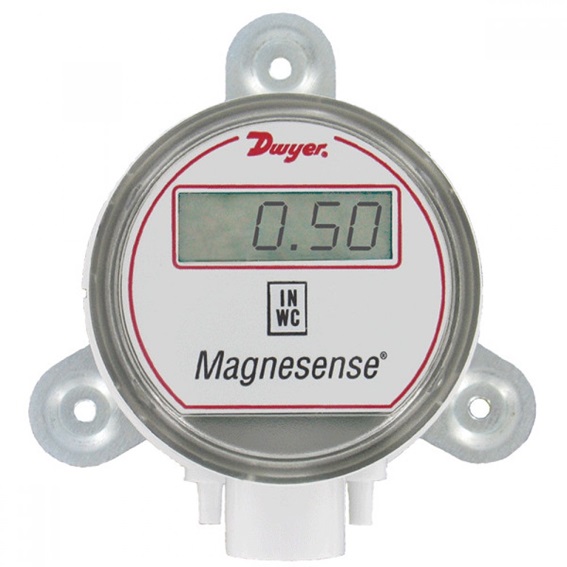

MS Magnesense® 차압 트랜스미터는 압력과 풍속을 모니터링하는 데 매우 다재다능한 트랜스미터입니다. 이 소형 패키지에는 다음과 같은 기능이 포함되어 있습니다.

FEATURES/BENEFITS

• 현장 선택 가능한 영국식 또는 미터법 측정 범위

• 현장 업그레이드 가능한 LCD 디스플레이

• 출력 신호 감쇠 조절 가능(옵션 디스플레이 포함)

• 피토관 및 기타 유사 유량 센서와 함께 사용할 수 있는 제곱근 출력 선택 기능

APPLICATIONS

• 건물 압력 모니터링

• 덕트 압력 모니터링

• 팬 속도 측정

• 구역 차압 모니터링

• 필터 상태 모니터링

SPECIFICATIONS

Service: Air and non-combustible,compatible gases.

Wetted Materials: Consult factory.

Accuracy: ±1% for 0.25˝ (50 Pa), 0.5˝(100 Pa), 2˝ (500 Pa), 5˝ (1250 Pa), 10˝(2 kPa), 15˝ (3 kPa), 25˝ (5 kPa); ±2%for 0.1˝ (25 Pa), 1˝ (250 Pa) and all bidirectional ranges.

Stability: ±1% FS/year.

Temperature Limits: 0 to 150°F (-18 to66°C).

Pressure Limits: 1 psi maximum,operation; 10 psi, burst.

Power Requirements: 10-35 VDC (2-wire); 17-36 VDC or isolated 21.6-33VAC (3-wire).

Output Signals: 4-20 mA (2-wire); 0-5 V,0-10 V (3-wire).

Response Time: 300 ms.

Zero and Span Adjustments: Digital push-button.

Loop Resistance: Current output: 0-1250 Ω max; Voltage output: min. load resistance 1 k Ω.

Current Consumption: 40 mA max.

Display (optional): 4 digit LCD.

Electrical Connections: 4-20 mA, 2-Wire: European style terminal block for 16 to 26 AWG; 0-10 V, 3-Wire: European style terminal block for 16 to 22 AWG.

Electrical Entry: 1/2˝ NPS thread;

Accessory (A-151): Cable gland for 5 to 10 mm diameter cable.

Process Connections: 3/16˝ (5 mm) ID tubing. Maximum OD 9 mm.

Enclosure Rating: NEMA 4X (IP66).

Mounting Orientation: Diaphragm in vertical position.

Weight: 8.0 oz (230 g).

Agency Approvals: CE.
