DH 차압 컨트롤러

DH 차압 컨트롤러

제품 개요

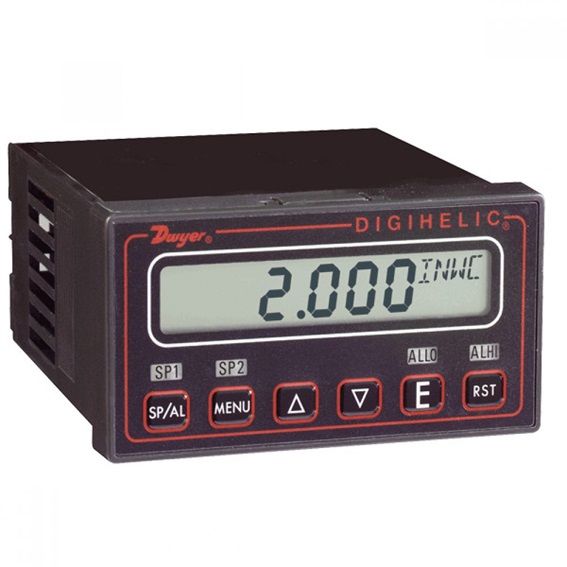

DH 시리즈 Digihelic 차압 컨트롤러는 디지털 디스플레이 게이지, 제어 릴레이 스위치,전류 출력 트랜스미터를 갖춘 3-in-1 계측기입니다. Digihelic 컨트롤러는 압력, 속도 및 유량 어플리케이션에 이상적인 계측기로, 0.25~100 in w.c. 범위에서 0.5%의 전체 범위 정확도를 달성합니다.

Digihelic 컨트롤러를 사용하면 일반적으로 사용되는 여러 엔지니어링 단위에서 압력,속도 또는 체적 유량 작동을 선택할 수 있습니다. 조정 가능한 데드 밴드가 있는 두 개의 SPDT 제어 릴레이와 확장 가능한 4-20 mA 프로세스 출력이 제공됩니다.

DH 시리즈는 120/220 VAC 및 제어판에서 자주 사용되는 24 VDC 전원을 허용하여 전력 사용에 있어 매우 유연합니다.

메뉴 키를 사용하여 보안 수준, 압력, 속도 또는 유량 작동 선택, 엔지니어링 단위 선택,유량 센서와 함께 사용할 K-계수 등 5가지 간소화된 메뉴에 쉽게 액세스할 수 있습니다.

유량 어플리케이션에서 입력 영역을 위한 직사각형 또는 원형 덕트; 설정점 제어 또는 설정점 및 알람 작동; 높음, 낮음 또는 높음/낮음 알람으로서의 알람 작동; 자동 또는수동 알람 재설정; 알람 지연; 피크 및 밸리 프로세스 판독값 보기; 불규칙한 프로세스 어플리케이션을 부드럽게 하기 위한 디지털 댐핑; 어플리케이션 범위에 맞게 4-20 mA 프로세스 출력 크기 조정; Modbus 통신; 현장 교정.

FEATURES/BENEFITS

• 3-in-1 계측기를 사용하면 하나의 제품으로 여러 계측기를 줄일 수 있어 재고, 설치 시간 및 비용을 절감할 수 있습니다.

• 유량 모드의 속도, 제곱근 출력은 실제 유량 곡선과 일치하여 더욱 정밀 합니다.

• 120/220VAC 또는 24VDC의 전력을 사용하여 제어판에 장치를 통합할 수 있는 유연성을 제공합니다.

• 보안 메뉴 프로그램을 통해 해당 기술 수준에 맞는 장치 작동만 가능합니다.

• Modbus® 통신을 통해 프로세스 및 HVAC 시스템 통합 및 제어를 지원 합니다.

APPLICATIONS

• SCFM 덕트 흐름

• 산업용 오븐 공기 흐름

• 필터 상태

• 클린룸 가압

• 흄후드 공기 흐름

• 수술실 및 진료실 가압

• 댐퍼 및 팬 제어

SPECIFICATIONS

사용: 공기 및 불연성 호환 가스.

습부 재질: 공장에 문의하십시오.

하우징 재질: ABS 플라스틱, UL 승인 94 V-0.

정확도: 히스테리시스 및 반복성을 포함하여 25°C에서 ±0.5%.

안정성: 연간 ±1% 미만.

압력 제한: 2.5인치(2.5인치) 이하 w.c. = 2psi, 5인치: 5psi, 10인치: 5psi, 25인치:5psi, 50인치: 5psi, 100인치: 9psi.

온도 제한: 0°C ~ 60°C (32°F ~ 140°F).

보상 온도 제한: 0°C ~ 60°C (32°F ~ 140°F).

열 효과: 25°C(77°F)에서 0.020%/°F(0.036/°C).

전원 요구 사항: 고전압 전원 = 100-240VAC, 50-400Hz 또는 132-240VDC. 저전압 전원 = 24VDC ±20%.

소비 전력: 저전압 전원 = 24VDC - 최대 130mA; 고전압 전원 = 100-240VAC,132-240VDC - 최대 7VA.

출력 신호: 최대 900Ω으로 4-20mA DC.

영점 및 스팬 조정: 메뉴를 통해 접근 가능.

응답 시간: 250ms.

디스플레이: 4자리 LCD, 높이 0.4인치. 설정점 및 알람 상태 LED 표시기.

전기 연결:나사 단자.

공정 연결: 1/8˝ ID X 1/4˝ OD 튜빙(3.175mm ID x 6.35mm OD)용 압축 피팅. 3/16˝ ID튜빙용 바브 피팅(옵션). 보호 등급: NEMA 4X(IP66)를 충족하도록 설계된 전면.

장착 방향: 수평면에 유닛 장착.

크기: 1/8 DIN.

패널 컷아웃: 1.772 x 3.620인치(45 x 92mm).

무게: 14.4온스(408g).

직렬 통신: Modbus RTU, RS485, 9600보드.

기관 승인: CE, UL.

스위치 사양

스위치 유형: SPDT 릴레이 2개

정격 전류: 240VAC 저항형에서 8A

설정값 조정: 전면 키패드를 통해 조정 가능
