DHC 차압 컨트롤러

DHC 차압 컨트롤러

제품 개요

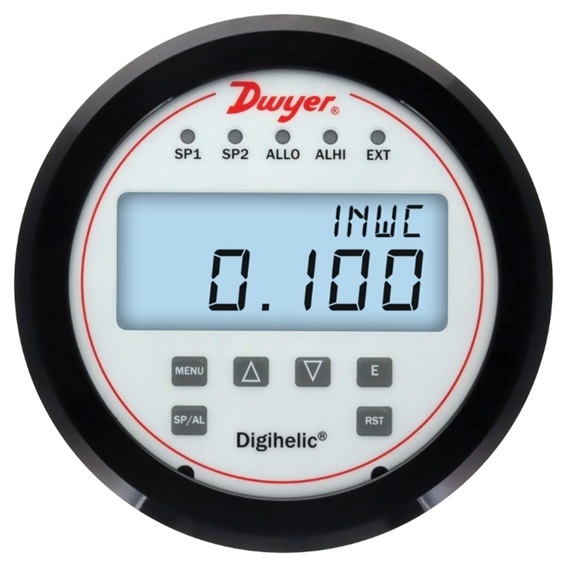

Series DHC Digihelic 차압 컨트롤러는 디지털 디스플레이 게이지, 제어 릴레이 스위치, 그리고 전류 및 전압 출력을 모두 지원하는 트랜스미터를 갖춘 3-in-1 계측기입니다.

이 세 가지 기능을 결합하면 하나의 제품으로 여러 계측기를 관리할 수 있어 재고, 설치 시간 및 비용을 절감할 수 있습니다.

Series DHC Digihelic 차압 컨트롤러는 일반적으로 사용되는 여러 엔지니어링 단위를 측정하는 압력, 속도 및 체적 유량 어플리케이션에 이상적인 계측기이며, 단방향 또는 양방향 범위 옵션을 선택할 수 있습니다. 이 유닛은 매우 낮은 범위에서 1.5% 이상의 정확도를, 1 in w.c. 이상의 범위에서는 0.5%의 정확도를 달성합니다.

현장에서 교정을 수행할 수 있으므로 정확도 유지 관리가 더욱 용이합니다. 또한, Series DHC Digihelic 차압 컨트롤러에는 조정 가능한 데드밴드를 갖춘 2개의 SPDT 제어 릴레이가 포함되어 있습니다.

내장 메뉴를 사용하여 간편하게 장치를 프로그래밍할 수 있습니다. 확장 가능한 4-20mA, 선택 가능한 전압 프로세스 출력, 선택 가능한 Modbus 또는 BACnet 통신 기능을 갖춘 이 컨트롤러는 귀사의 애플리케이션에 쉽게 적용할 수 있습니다.

BENEFITS/FEATURES

• 하나의 계측기로 다양한 측정 기능과 혁신적인 3-in-1 설계를 통해 재고,설치 시간 및 비용을 절감합니다.

• 매우 낮은 범위에서는 1.5% 이상의 전체 범위 정확도, 1 in w.c. 이상 범위에서는 0.5%의 측정 정밀도를 제공합니다.

• 보안 메뉴 프로그래밍으로 안전하고 보안성이 뛰어납니다.

• 스테인리스 스틸 베젤(옵션)을 사용하여 DHC 압력 컨트롤러로 간편하게 현장 업그레이드할 수 있습니다.

APPLICATIONS

• SCFM duct flow

• Filter status

• Duct or building static pressure

• Damper and fan control

SPECIFICATIONS

Service: Air and non-combustible, compatible gases.

Wetted Materials: Consult factory.

Housing Material: Polycarbonate.

Accuracy: ±0.5% FSO for all ranges, except 0.5 in w.c. @ ±1% FSO, and ranges at or below ±0.25 in w.c. @ ±1.5% FSO.

Stability: < ±1% / year FSO.

Pressure Limits: Ranges > 1 in w.c.: 6 psi max operation, 6 psi burst; Ranges ≤ 1in w.c.: 3.6 psi max operation, 6 psi burst.

Temperature Limits: -4 to 158°F (-20 to 70°C).

Thermal Effects: .02% FS / °F (.036% FS / °C).

Power Requirements: 12-28 VDC or 12-28 VAC 50 to 400 Hz.

Power Consumption: 3 VA max.

Output Signal: 4-20 mA (4-wire); 0-10 V, 0-5 V, 1-5 V, and 2-10 V (4-wire).

Communication: BACnet MS/TP or Modbus® RTU.

Supported Baud Rate: 9600, 19200, 38400, 57600, 76800, 115200.

Device Load: 1/8 unit load.

Zero and Span Adjustments: Accessible via menus.

Response Time: 400 ms (damping set to 0).

Display: Backlit LCD display, LED setpoint indicators.

Electrical Connections: 15 pin male high density D-sub connection. 18˝ (46 cm)cable with 15 conductors included.

Process Connections: 1/8˝ female NPT ports on side and back.

Enclosure Rating: NEMA 4X (IP66).

Mounting Orientation: Not position sensitive.

Size: 5˝ OD (127 mm) x 1.9˝ (48 mm) deep.

Weight: 8.8 oz (250 g).

Compliance: BTL, CE.

SWITCH SPECIFICATIONS

Switch Type: 2 SPDT relays.

Electrical Rating: 1 A @ 30 VAC/VDC.

Set Point Adjustment: Accessible via menus.
