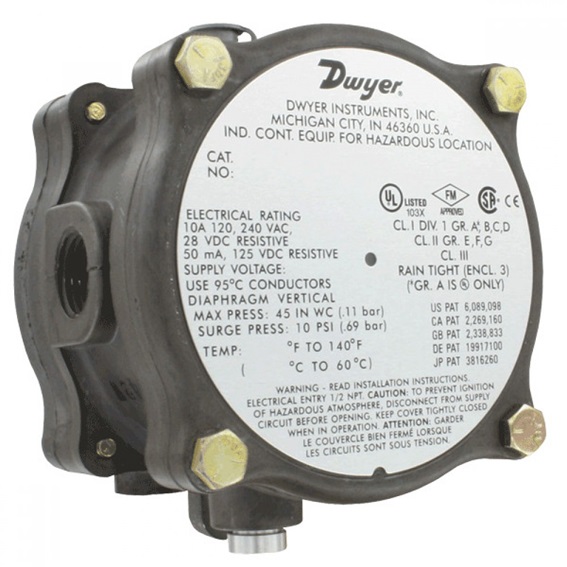

1950G 방폭 차압 스위치

1950G 방폭 차압 스위치

제품 개요

1950G 시리즈 방폭 차압 스위치는 인기 있는 Dwyer® 1950 시리즈 압력 스위치의 최고 기능과 천연가스 호환성의 장점을 결합한 제품입니다. 이 제품은 옥외 설치 시 방수 기능을 갖추고 있으며, Class I, Group A, B, C, D; Class II, Group E, F, G 및 Class III 환경에서 사용하도록 UL 인증을 받았습니다.

2014/34/EU (ATEX) Compliant for 2813 II 2G Ex db IIB+H2 T6, CSA & FM approved for Class I, Div. 1, Groups B, C, D; Class II, Div. 1, Groups E, F, G and Class III atmospheres.

IECEx Ex db IIB+H2 T6(-40°C<Ta<+60°C) 인증을 받았습니다. 1950G는 매우 컴팩트하여 기존 방폭 스위치 대비 무게와 부피가 약 절반 수준입니다.

알루미늄 하우징의 상판을 제거하면 SPDT 릴레이와 전원 공급 단자에 쉽게 접근할 수있습니다.

24VDC, 120VAC 또는 240VAC의 전원 전압이 필요합니다. 캡티브 나사를 사용하면 덮개를 장치에 부착된 상태로 옆으로 열 수 있습니다. 하우징을 분해하지 않고도 스위치 설정값을 조정할 수 있습니다.

FEATURES/BENEFITS

• 천연가스와 호환되므로 해당 응용 분야에서 사용하기에 적합합니다.

• 외부 설정점 나사를 통해 인클로저를 열거나 분해하지 않고도 쉽게 조정할 수 있습니다.

• 쉽게 접근할 수 있는 전기 연결부로 설치가 간편합니다.

APPLICATIONS

• 천연가스 응용 분야

• 공정 응용 분야

• 전천후 응용 분야

SPECIFICATIONS

Service: Air and compatible combustible gases.

Wetted Materials: Contact factory.

Temperature Limits: 0 to 140°F (-17 to 60°C). Note: Set point drift may occur with ambient temperature changes.

Pressure Limits: 45 in w.c. (11.2 kPa)

continuous; 10 psig (68.95 kPa) surge.

Enclosure Rating: NEMA 3 (IP54),NEMA 7 & 9.

Switch Type: 1 form C relay (SPDT).

Electrical Rating: 10 A, 120/240 VAC,28 VDC. Resistive 50 mA, 125 VDC.

Power Requirements: 24 VDC ±10%.120 or 240 VAC ±10% optional.

Electrical Connections: Internal terminal block.

Process Connections: 1/8˝ female NPT.

Mounting Orientation: Diaphragm in vertical position. Consult factory for otherposition orientations.Set Point Adjustment: Screw type on top of housing.

Weight: 2 lb 15.7 oz (1.35 kg).

Agency Approvals: ATEX, CE, CSA,FM, IECEx, UL.
