MP 차압 스위치

MP 차압 스위치

제품 개요

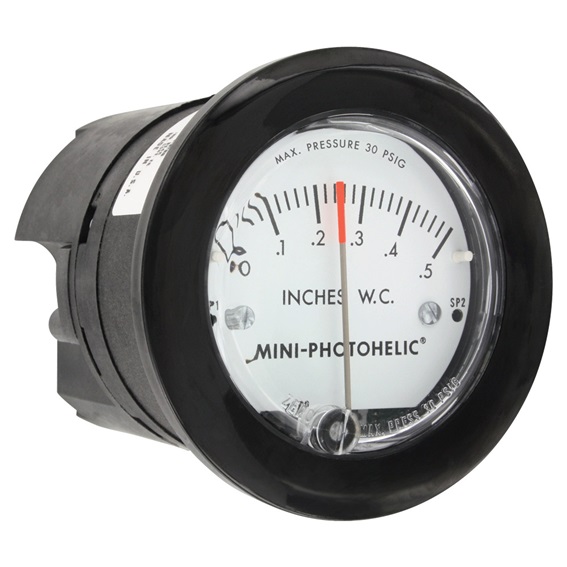

SERIES MP Mini-Photohelic® 차압 스위치/게이지는 오랜 시간 검증된 Minihelic® II 차압 게이지와 두 개의 SPDT 스위칭 설정점을 결합한 제품입니다. Mini-Photohelic®

스위치/게이지는 불연성 및 비부식성 가스로 구성된 정압, 부압 또는 차압을 측정하고 제어하도록 설계되었습니다.

게이지 판독값은 스위치 작동과 무관합니다.

스위칭 상태는 게이지 전면과 후면에 있는 LED 표시등을 통해 확인할 수 있습니다. 설정점은 장치 후면의 푸시 버튼으로 조정합니다.

FEATURES/BENEFITS

• 스위치 작동에 영향을 받지 않는 게이지 판독값은 정전 시에도 압력을 계속 측정합니다.

• 가시적인 스위치 상태 LED는 설정값 스위칭 상태를 표시합니다.

• 컴팩트한 디자인이지만 대형 장치의 성능을 그대로 유지하여 동일한 애플리케이션 사양을 충족합니다.

APPLICATIONS

• Fume hoods

• Dust collection

• Pneumatic conveying

• Clean room

SPECIFICATIONS

GAGE SPECIFICATIONS

Service: Air and non-combustible, compatible gases.

Wetted Materials: Consult factory.

Accuracy: ±5% of FS @ 70ºF (21.1ºC). Gage face mounted in vertical position.

Pressure Limits: 30 psig (2.067 bar).

Temperature Limits: 20 to 120ºF (-6.7 to 49ºC).

Process Connections: Barbed for 3/16˝ ID tubing (STD); 1/8˝ male NPT (optional).

Size: 4-1/8˝ (104.78 mm) depth x 3-1/16˝ (77.79 mm) diameter.

Weight: 23 oz

(652 g).

SWITCH SPECIFICATIONS

Switch Type: (2) SPDT relays.

Electrical Rating: 5 A @ 120/240 VAC resistive; 5 A @ 30 VDC.

Electrical Connections: Screw type terminal block. Accepts 22-12 AWG wire.

Power Requirements: 24 VDC / 24 VAC 50/60 Hz 4 watts.

Mounting Orientation: Gage face in vertical position.

Set Point Adjustment: Push buttons.

Standard Accessories: (2) mounting screws, (1) .050˝ hex allen wrench.

Agency Approvals: CE, cUL, UL.
