차압 스위치 3000MR

차압 스위치 3000MR

제품 설명

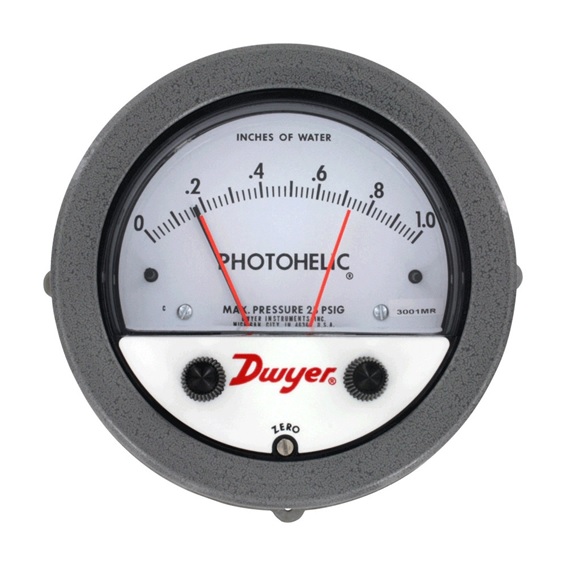

차압 스위치 3000MR 는 3000MR 및 3000MRS 시리즈 Photohelic® 스위치/게이지는 정밀하고 반복성이 뛰어난 차압 스위치 기능과 내구성이 뛰어나고 오랜 시간 검증된Magnehelic® 게이지 디자인을 적용한 읽기 쉬운 대형 아날로그 압력 게이지를 결합했습니다. 게이지 면의 대형 외부 노브를 통해 스위치 설정을 쉽게 조정할 수있습니다. 차압 스위치 3000MR 는 스위치 작동에 따른 게이지 판독값의 변화가 없으며, 전원이 차단되어도 정확한 값을 표시합니다. 솔리드 스테이트 설계 덕분에 크기와 무게가 크게 줄었습니다.

제공된 하드웨어를 사용하여 유닛을 매립형 또는 표면 장착할 수 있습니다. 3000MR 모델은 금-은 접점을 사용하는 다용도 전기 기계식 릴레이를 사용하므로 건식 회로에 이상적입니다. 높은 사이클 속도가 필요한 어플리케이션에는 SPST(N.O.) 솔리드 스테이트 릴레이가 장착된 3000MRS 모델을 선택하십시오.

모든 모델은 하한 및 상한제어 기능을 제공하며, 전기 연결을 위한 18인치(45cm) 케이블 어셈블리가 포함되어 있습니다.

공기 및 기타 불연성, 비부식성 가스와 호환되며, 최대 25psig(1.725bar)의 압력 시스템에서 사용할 수 있습니다. 35psig(2.42bar) 또는 80psig(5.51bar)까지 사용가능한 옵션 사양도 제공됩니다.

BENEFITS/FEATURES

• 스위치 작동에 영향을 받지 않는 게이지 판독값으로 정전 시에도 압력 판독이 계속 됩니다.

• 게이지 외부에서 영점 및 범위 조정이 가능하므로 정상 작동 시 분해가 필요 없습니다.

솔리드 스테이트 설계로 높은 사이클 속도의 어플리케이션에서도 성능 저하 없이 스위칭이 가능합니다.

• 옵션으로 제공되는 스테인리스 스틸 베젤은 Magnehelic® 게이지와 동일한 설치 직경을 가지며, 현장에서 Photohelic® 스위치로 업그레이드하는 것을 간소화합니다.

APPLICATIONS

• Pneumatic conveying

• Air conditioning systems

• Clean rooms

SPECIFICATIONS

GAGE SPECIFICATIONS

Service: Air and non-combustible, compatible gases.

Wetted Materials: Consult factory.

Accuracy: ±2% of FS (3000-0 ±3% of FS). (3000-00 ±4% of FS).

Pressure Limit: -20˝ Hg. to 25 psig (-0.677 bar to 1.72 bar). MP option: 35 psig

(2.41 bar), HP option: 80 psig (5.52 bar).

Temperature Limits: 20 to 120°F (-6.67 to 48.9°C).

Process Connections: 1/8˝ female NPT (duplicated side and back).

Size: 4˝ (101.6 mm) dial face, 5˝ (127 mm) OD x 3-1/8˝ (79.38 mm); -SS bezel:

4-3/4˝ (120.7 mm) OD x 2-21/32 (67.5 mm).

Weight: 1.8 Ib (816 g).

SWITCH SPECIFICATIONS 3000MR

Switch Type: Each set point has 1 form C relays (SPDT).

Relay Contacts: (Resistive load) 1 form C rated 1.0A @ 30 VDC, 0.3A

@ 110 VDC or 0.5A @ 125 VAC.

Gold over clad silver - suitable for dry circuits.

Electrical Connections: 18˝ (46 cm) cable assembly with 8 conductors. Optional

lengths to 100´ (30.5 m).

Power Requirements: 24 VDC, regulated ±10%.

Mounting Orientation: Diaphragm in vertical position. Consult factory for other

position orientations.

Set Point Adjustment: Adjustable knobs on face.

Compliance: CE.

SWITCH SPECIFICATIONS 3000MRS

Switch Type: Each set point has a solid state relay.

Switching Voltage: 20-280 VAC (47-63 Hz).

Switching Current: 1.0 amp (AC) max., 0.01 mA (AC) min., (2) SPST NO.

Electrical Connections: 18˝ (46 cm) cable assembly with 6 conductors, optional

lengths to 100´ (30.5 m).

Power Requirements: 24 VDC, regulated ±10%.

Mounting Orientation: Diaphragm in vertical position. Consult factory for other

position orientations.

Set Point Adjustment: Adjustable knobs on face.

Compliance: CE.
