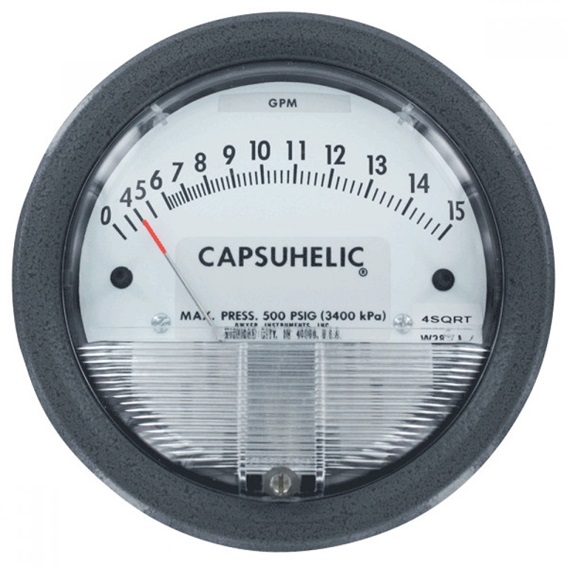

제품 소개 차압계 Capsuhelic 4000 Series
제품 개요 시리즈 00 Capsuhelic차압 게이지는 차압을 빠르고 정확하게 표시하도록 설계되 었습니다. 이 게이지는 흐르는 유체, 필터 압력 강하, 저장 탱크의 액체 수위 측정 등 압 력, 진공 또는 차압과 관련된 다양한 분야에서 판독 장치로 사용할 수 있습니다. 측정되는 압력은 게이지의 필수 구성 요소인 캡슐 내에 유지됩니다. 이러한 압력 유지 장치 덕분에 측정해야 할 차압이 0.1 in. w.c. 미만인 경우에도 최대 500 psig의 시스템 압력에서 게이지를 사용할 수 있습니다.
BENEFITS/FEATURES • 게이지 캡슐은 작은 차이로 고압 사용을 가능하게 합니다. • 게이지 외부에서 영점 및 범위 조정이 가능하므로 일반 사용 시 분해할 필요가 없 습니다. • 오랜 시간 검증된 간편하고 마찰 없는 작동 방식으로 0.5인치(w.c.)의 낮은 전체 눈 금 측정이 가능합니다. • 다이어프램 작동식 대신 액체가 채워진 게이지는 실외 사용을 지원합니다.
APPLICATIONS • Fluid flow • Liquid storage tanks • Filter pressure drops • Vacuum or differential pressure
SPECIFICATIONS Service: Aluminum case: Air and compatible gases and oil based liquids; Brass case: Air and compatible gases and water based liquids. Wetted Materials: Consult factory. Housing: Die cast aluminum with impregnated hard coating, standard. Optional forged brass housing is required for water or water based fluids. Special material diaphragms available, contact factory. Accuracy: ±3% of FS at 70°F (21.1°C). (±4% on 4200, 4210, 4215, 4220, 4300,4400, and 4500). Pressure Limits: -20˝ Hg to 500 psig (-0.677 bar to 34.4 bar). Temperature Limits: 20 to 200°F (-6.67 to 93.3°C). Size: 4˝ (101.6 mm) diameter dial face. Mounting Orientation: Diaphragm in vertical position. Consult factory for other position orientations. Process Connections: 1/4˝ female NPT high and low pressure taps, duplicated - one pair top for air and gas, and one pair bottom for liquids. Weight: 3 lb, 3 oz (1.45 kg) aluminum case; 7 lb, 13 oz (3.54 kg) brass case.
|
