Dwyer 차압계/2000

FEATURES/BENEFITS

• 왜곡되지 않은 플라스틱 표면을 통해 읽기 쉬운 게이지로 멀리서도 볼 수있음
• 특허 받은 설계로 압력 변화에 신속하게 대응하므로 중요한 상황을 지연없이 평가할 수 있습니다.
• 내구성이 강하고 견고한 하우징과 고품질 구성 요소가 결합되어 긴 서비스 수명과 최소화된 가동 중지 시간 제공
• 고정밀 옵션은 표준 Magnehelic® 게이지보다 2배 정확합니다.

A PPLICATIONS

• 필터 모니터링
• Dwyer 피토관을 사용한 풍속
• 송풍기 진공 모니터링
• 팬 압력 표시
• 덕트, 실내 또는 건물 압력
• 클린룸 양압 표시

SPECIFICATIONS

서비스: 공기 및 불연성, 호환 가능한 가스(천연 가스 옵션 사용 가능).
참고: 수소와 함께 사용할 수 있습니다. Buna-N 다이어프램을 주문하십시오. 압력은 35psi 미만이어야 합니다.

접액 재료: 공장에 문의하십시오.

하우징: 다이캐스트 알루미늄 케이스 및 베젤, 아크릴 커버 포함. 외부 마감은 168시간의염수 분무 부식 테스트를 견딜 수있도록 회색으로

          코팅되었습니다.

정확도: ±2%(-HA 모델 ±1)FS(-0, -100PA, -125PA, -10MM범위에서 ±3%(-HA ±1.5%) 및 -00, -60PA, -6MM 범위에서 ±4%(-HA ±2%)), 전

         체 범위: 70°F(21.1°C).

압력 한계: -20 in Hg ~ 15 psig(-0.677 ~ 1.034 bar), MP 옵션: 35psig(2.41bar); HP 옵션: 80psig(5.52bar).

인클로저 등급: IP67.
과압: 릴리프 플러그는 약 25psig(1.72bar)에서 열림, 표준 게이지만 해당.

온도 한계: 20 ~ 140°F*(-6.67~ 60°C). -20°F(-28°C)(저온 옵션 포함).

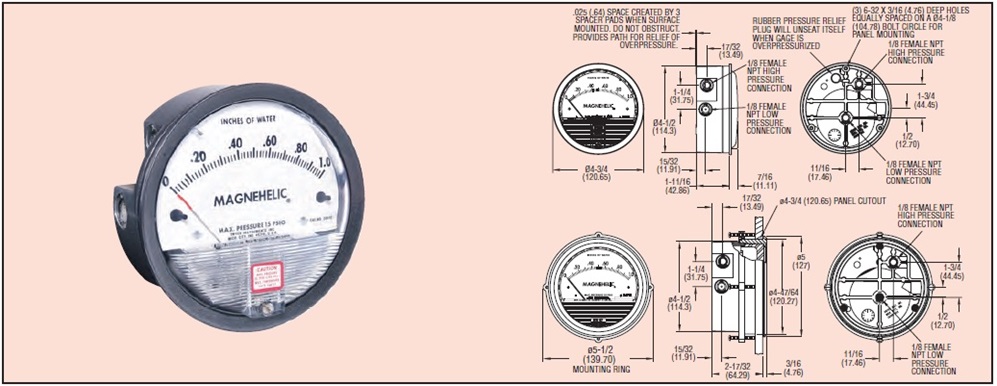

크기: 4˝(101.6mm) 직경 다이얼페이스. 장착 방향: 수직 위치의다이어프램. 다른 위치 방향에 대해서는 공장에 문의하십시오.
프로세스 연결: 1/8˝ 암나사형 NPT는 고압 및 저압 탭을 복제합니다. 한 쌍의 측면과 한 쌍의 후면.

무게: 1lb 2oz(510g), MP 및HP 2lb 2oz(963g).
표준 액세서리: 이중 압력 탭용 1/8˝ NPT 플러그 2개, 고무 튜빙 어댑터에 대한 1/8˝ 파이프 나사산 2개, 나사가 있는 매립형 장착어댑터 3개.

                   (MP 및 HP 게이지 액세서리의 어댑터 3개를 장착 및 스냅 링 리테이너로 대체)
기관 승인: EU 지침 2011/65/EU(RoHS II)의 기술 요구 사항을 충족합니다. 참고: -SP 모델은oHS 승인을 받지 않았습니다.

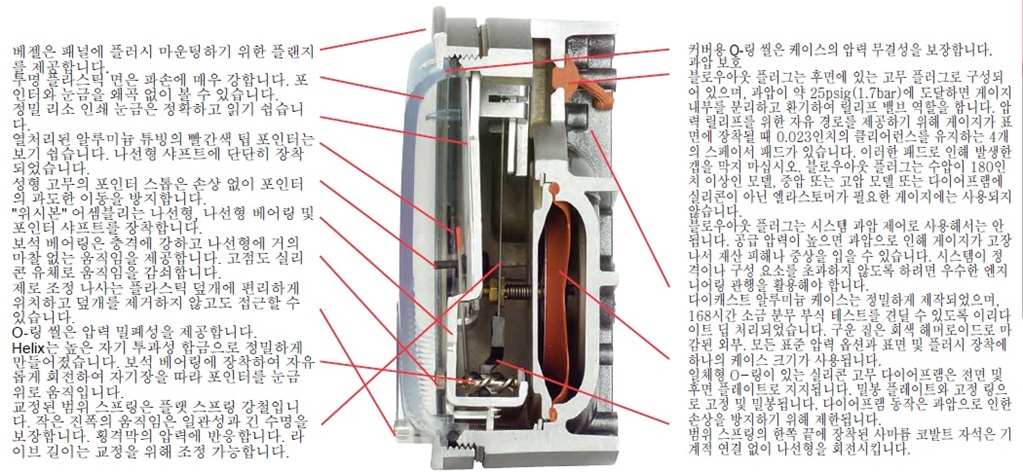

Dwyer 차압계 부품설명

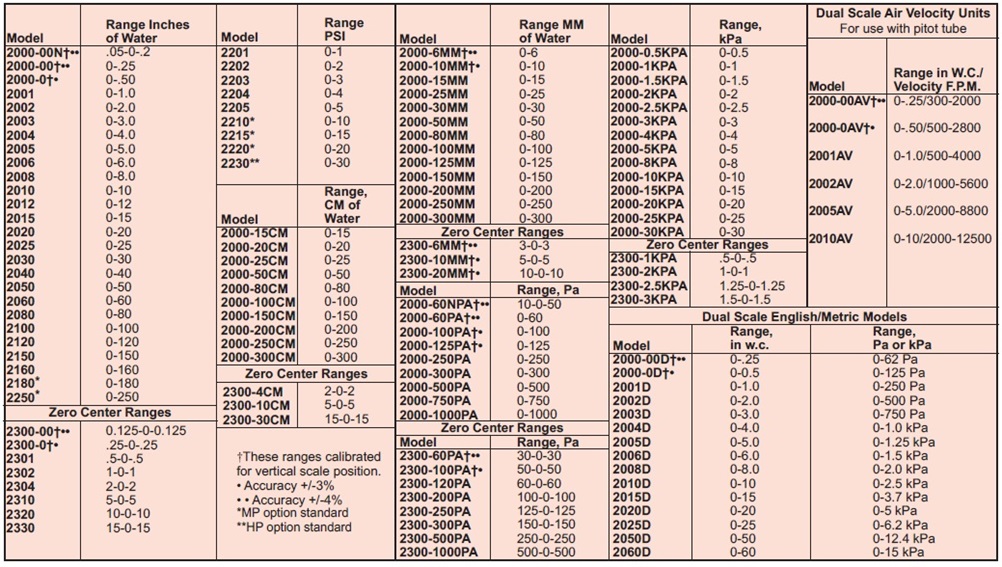

Dwyer 차압계차압 범위
